XPower Xreg V5 LED PROGRAM CARD User Manual

BOÎTIER DE PROGRAMMATION
MANUEL D'UTILISATION
Xreg Xreg
V5
Brushless Electronic Speed Controller
04
Fonctions & Explications
Ecran à LED
pour a cher
les items programmables
Touche ITEM
Touche VALUE
Xreg Xreg
V5
05
Guide d'utilisation
1
Comment connecter cette boîte de programmation LED aux di érents contrôleurs
Attention! Le pack d'accu doit être déconnecté de votre contrôleur avant de le connecter à ce boîtier de programmation. Sinon, votre contrôleur ne peut pas être "connecté" au boîtier de programmation.
La manière de connecter le boîtier de programmation LED au contrôleur peut varier en raison des di érentes conceptions des contrôleurs. Vous trouverez ci-dessous les manières de connecter un boîtier de programmation LED à
di érents contrôleurs. Sur la manière dont vous devriez procéder, veuillez vous référer au manuel d'utilisation de votre contrôleur.
1) Pour les contrôleurs avec le cordon des gaz et le câble de programmation multiplexés
• Pour les contrôleurs avec BEC intégré: branchez le cordon des gaz du contrôleur dans le port marqué
• Pour les contrôleurs sans BEC intégré (version OPTO): branchez le cordon des gaz du contrôleur dans le port marqué
dans l'autre port marqué
2) Pour les contrôleurs où le port du ventilateur (sur le contrôleur) est également le port de programmation
Dans ce cas, veuillez débrancher le l du ventilateur (du port FAN / PRG de votre contrôleur) puis branchez une extrémité du câble de programmation (inclus dans la boîte de produit) et l'autre extrémité dans le port de
programmation repéré
3) Pour les contrôleurs avec un câble de programmation séparé
• Pour les contrôleur avec le câble de programmation ayant une tension de sortie de 4,8-8,4 V: branchez le câble de programmation dans le port repéré
• Pour les contrôleurs avec le câble de programmation qui n'a pas de tension de sortie: branchez le câble de programmation dans le port repéré
l'autre port marqué sur votre boîtier de programmation
4) Pourles contrôleurs avec un port de programmation séparé
Dans ce cas, branchez une extrémité du câble de programmation (inclus dans la boîte du produit) dans le port de programmation (sur votre contrôleur) et l'autre extrémité dans le port de programmation repéré
votre boîtier de programmation
Note 2:
1) En général, le câble de programmation séparé mentionné ci-dessus est le câble le "plus court" avec un connecteur JR sur votre contrôleur.
2) La batterie supplémentaire mentionnée ci-dessus peut également être remplacée par un régulateur UBEC.
2
Comment faire fonctionner la boîte de programmation LED
Après toutes les connexions, veuillez connecter un pack d'accu à votre contrôleur et l'allumer. Quelques secondes plus tard, la LED Program Card a che les paramètres actuels de votre contrôleur. Si le boîtier de programmation
n'a che rien, alors véri ez si le câble de programmation et le l (sur l'UBEC / la batterie supplémentaire) pour l'alimentation de la LED Program Card n'ont pas été inversés. Après avoir con rmé toutes les connexions (correctes),
déconnectez le pack d'accu, 2 secondes plus tard, reconnectez-le à votre contrôleur pour voir si des informations sont a chées sur le boîtier de programmation LED.
Attention! Cela prend souvent quelques secondes avant que le LED Program Card a che les "chi res / informations".
3
Comment programmer votre contrôleur avec une boîte de programmation LED
• Touche ITEM: appuyez sur ce bouton "ITEM" pour sélectionner les éléments programmables que vous souhaitez ajuster / véri er; le numéro (d'item) correspondant de chaque article sera a ché sur l'écran LED de gauche.
• Touche VALUE: après sélection d'un élément programmable, le paramètre correspondant stocké dans votre contrôleur sera a ché sur l'écran LED de droite; et l'appui sur cette touche "VALUE" peut ajuster les valeurs des
paramètres.
• Touche OK: appuyez sur cette touche "OK" après avoir réglé tous les paramètres (que vous vouliez ajuster), un "——" rouge apparaîtra sur l'écran LED de droite pendant environ 1 ou 2 seconde (s) pour indiquer qu'il transfère les
nouvelles valeurs du paramètre à votre contrôleur. Ce "——" rouge disparaîtra lorsque le contrôleur aura sauvegardé toutes les valeurs des paramètres.
• Touche RESET: appuyez sur ce bouton "RESET" pour réinitialiser votre contrôleur.
LED PROGRAM CARD
MANUEL D'UTILISATION
Importé et distribué par:
TOPMODEL S.A.S.
Le jardin d'entreprises de sologne
41300 SELLES-SAINT-DENIS
FRANCE
www.topmodel.fr
©JAN 2018 V1.0
Ecran à LED
pour a cher
les valeurs paramètre
Touche OK
Touche RESET
Port Programmation
Port pour connecteur une alimentation externe
(par ex. pack d'accu/UBEC)
sur votre boîtier de programmation (pour alimenter le boîtier de programmation).
sur votre boîtier de programmation
Merci d'avoir acheté ce produit! Pour éviter tous problèmes ultérieurs, nous
vous recommandons fortement de lire ce mode d'emploi avant utilisation.
En outre, veuillez noter les conditions d'utilisation et les paramètres
techniques de ce produit.
ATTENTION CAUTIONS
Nous, TOPMODEL, sommes responsables uniquement du coût de nos
produits et rien d'autre qui pourait résulter de l'utilisation de notre produit.
01
Introduction

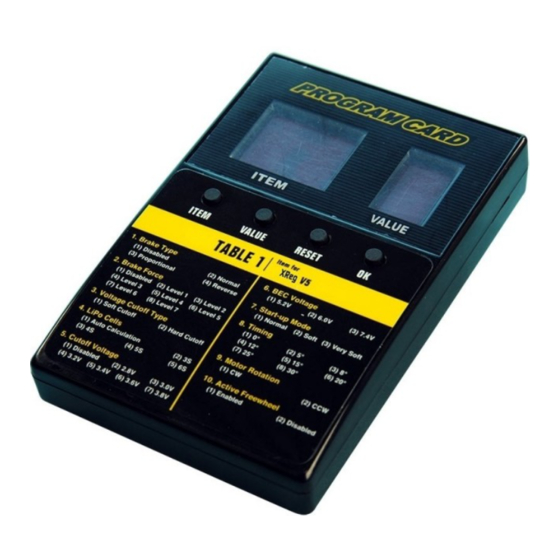

Ce boîtier de programmation LED est destinée à la programmation de contrôleurs brushless XPOWER Xreg V5
et HOBBYWING. Son interface conviviale rend la programmation des contrôleurs facile et rapide. Il est compact
et peut s'utiliser facilement sur le terrain.
02
Spéci cations techniques
• Tension d'alimentation: 4.8-8.4V
• Taille: 88 x 58 x 14mm
• Poids: 40g
03
Applications
Ce boîtier de programmation fonctionne avec les produits suivants:
• TOPMODEL contrôleurs brushless pour avions XPower Xreg V5 series
• HOBBYWING contrôleurs brushless pour avions PLATINUM V1/V2 series & FLYFUN V5 series .
Note 1:
• Ce boîtier de programmation ne fonctionne qu'avec les contrôleurs brushless TOPMODEL XPower Xreg V5 et
HOBBYWING; il n'est pas compatible avec d'autres contrôleurs.
sur votre boîtier de programmation.
sur votre boîtier de programmation et une batterie supplémentaire (avec une tension de 4,8-8,4 V)
et une batterie supplémentaire (avec une tension de 4,8-8,4 V) dans
sur votre boîtier de programmation
