Honeywell ESSER IQ8FCT Installation Instruction

Manual de Instalación
IQ8FCT
Installation Instruction
IQ8FCT
(Art.-Nr. / Part No. 804867)
Cambios técnicos reservados
798826
Technical changes reserved!
E GB
02.2011
© 2011 Honeywell International Inc.
Novar GmbH a Honeywell Company
Dieselstraße 2, D-41469 Neuss
Internet: www.esser-systems.de
E-Mail: info@esser-systems.de
E

Observe la secuencia correcta en el cableado de lazo
analógico!

(Entrada)  UL
Terminales 1-4 UL
IN OUT

Use cable de comunicaciones claramente identificado
I-Y (St) Y n x 2 x 0.8 mm o cable para alarma de incendio.

La conexión de la malla del cable debe realizarse al Terminal
de tierra para evitar interferencias.

Use junta de paso para cableado para evitar el acceso de
humedad.

Antes de conectar cargas inductivas o equipos de alarma,
asegúrese de si para cada equipo conectado se precisa el
diodo suministrado (Tipo 1N4007).
Información adicional y actualizada
Las especificaciones se refieren a la fecha de creación del
documento y pueden ser modificadas o variadas sobre la
normativa aplicada o la información facilitada. Para información
actualizada y homologaciones consulte www.esser-systems.de.
Revise el Catálogo de Protección contra Incendios para ver otros
accesorios.
esserbus® y essernet® son marcas registradas en Alemania.
GB

Observe the correct wiring sequence for the loop!

(Input)  UL
Terminals 1-4 UL (Output).
IN OUT

Use designated communication cable I-Y (St) Y n x 2 x 0.8
mm or fire alarm cable!

Connection of the cable shield to the ground terminal
protects the signal cables against interference.

Install inlying cable with a dripping bend to protect the
device from dampness.

Before connecting inductive loads and alarm devices ensure
for each connected device if the supplied diode (type 1N4007)
is required for a proper wiring!
Additional and updated Informations
The product specification relate to the date of issue and may differ
due to modifications and/or amended Standards and Regulations
from the given information. For updated information and
declaration of conformity refer to www.esser-systems.de.
Refer to the Fire Alarm System Catalogue for additional
accessories.
® ®
esserbus and essernet are registered trademarks in
Germany.
¡Importante!
Lea detenidamente estas instrucciones antes de instalar. Se declina toda
responsabilidad y garantía sobre daños derivados por no seguir estas
instrucciones de instalación. No se aceptará responsabilidad alguna por cualquier
pérdida o daño.
Información de seguridad

NUNCA conecte el IQ8FCT directamente a 220Vac.

Instale en ambientes dentro el rango de temperatura especificado.

Solo técnicos cualificados, que estén familiarizados con los riesgos
específicos y las normativas correspondientes, deben llevar a cabo
las operaciones de reparación y mantenimiento del equipo.

El IQ8FCT no debe ser alterado ni modificado.
General
El módulo IQ8FCT (Ref. 804867) está diseñado para alarmas técnicas de dentro
de lugares secos, en áreas sin riesgo de explosión. El funcionamiento se indica
con el parpadeo del LED Verde (H); (Fig. 4).
Requerimientos del Sistema
Central / IQ8FCT
IQ8Control
FlexES control
IQ8FCT
Funcionamiento
Suba la cubierta de llave (A) e inserte la llave.
Instalación
Montaje
empotrado:
Montaje en
Superficie:
Apertura:
Cierre:
Símbolo:
Lámina de
plástico:
Terminales:
Cubierta Abatible:
Ref. 704965
(opcional)
Conexionado Típico (Fig. 10)
El transponder IQ8FCT se conecta al lazo analógico (terminales 1-4) de los
sistemas de control de incendios de centrales IQ8Control / FlexES.
(Salida).
Aislador de cortocircuito
Los aisladores de cortocircuito de lazo aseguran el funcionamiento de los
equipos, incluso en el caso de pérdida parcial debido a cortocircuito en el lazo.
Cuando sucede un cortocircuito, los aisladores anterior y posterior al cortocircuito
se abren aislando el tramo entre aisladores. Un solo corte o cortocircuito no
afecta al funcionamiento del lazo.
Entrada de contacto
La longitud total del la línea de entrada no puede exceder los 500 metros (ejemplo
de cableado Fig.11).
Si no se ha conectado contacto externo, debe instalarse una resistencia final de
línea de 10 KOhm (± 5 %) entre los terminales 7-8 (Fig. 10).
Relé / Funcionamiento
Los terminales del relé seco se encuentran entre los terminales 5-6 (Fig. 10). El
relé, por defecto, funciona como NA (Normalmente Abierto). La activación de la
salida de relé puede configurarse en la programación del panel de control y modo
de funcionamiento NC (Normalmente Cerrado) del contacto debe configurarse
con el software de programación tools 8000.
Consumo máximo por el contacto : 30 V cc / 1 A o 30 Vac / 1 A
Características Técnicas
Alimentación
Consumo reposo @ 19 V DC
Consumo alarma
Número Equipos
Indicación alarma
Indicador funcionamiento
Terminales
Temperatura trabajo
Temperatura almacenamiento
Grado de protección
Caja
Color
Peso
Dimensiones (a x h x f)
Diemnansiones con caja sup.
Especificación
Certificado VdS
Certificado CE
E
Programa Configuración tools
Versión de Software
8000
desde Versión V3.08
--- desde Versión V1.15
desde Versión V6.09
El IQ8FCT puede instalarse sobre caja de mecanismo
estándar (Ø 55 – 60mm)
El IQ8FCT se instala sobre caja de superficie (opcional) o con
marco de montaje universal (opcional). Instale el IQ8FCT de
forma segura, en una pared apropiada sobre una superficie
lisa, ej. con 2 tornillos (Long. 40 mm) y tacos adecuados
(S6) (Fig. 7/8).
Inserte la llave por sus dos patillas en los orificios inferiores de
la cubierta (abajo). Presione hacia arriba para liberar la tapa
(Fig. 2). Tire desde abajo hacia fuera hasta retirar la tapa.
Gire la llave en sentido antihorario hasta su tope izquierdo
(Fig. 6). Coloque la lengüeta superior de la cubierta sobre las
ranuras del módulo del pulsador y presione hasta encajar la
cubierta en su posición.
Abra la carcasa como se ha indicado y quite la lámina
transparente de plástico (D/E) presionando hacia afuera,
coloque la etiqueta de identificación adecuada desde la parte
frontal, coloque la cubierta y presione hasta su posición (Fig.
3).
Gire la llave en sentido horario hasta el tope derecho (Fig. 5).
Inserte la lámina o cristal en su posición (J) en el hueco
frontal, deslice la lámina hacia arriba girando la llave en
sentido antihorario hasta su tope izquierdo (Fig. 6).
Los terminales pueden extraerse para facilitar la instalación
(Fig. 10).
La pantalla del cable debe interconectarse en regleta aparte.
La caja de superficie tiene un terminal apropiado para
conectar la pantalla (opcional) (Fig. 7).
Para aumentar el grado de protección de IP43 a IP55.
La cubierta abatible (M) se inserta en los orificios laterales (N)
de la carcasa y puede precintarse en caso necesario (B) (Fig.
2/9).
8 Vdc a 42 Vdc
:
45 µA aprox. @ 19 Vdc
:
9 mA aprox., pulsante
:
máx. 127 IQ8FCT por lazo
:
LED rojo
:
LED verde
:
máx. 2.5 mm² (AWG 26-14)
:
-20 °C a +70 °C
:
-30 °C a +75 °C
:
IP 43 (en caja)
:
IP 55 (con opción)
:
PC/ASA plástico
:
Gris (similar RAL 7035)
:
110 g aprox.
:
88 x 88 x 21 (mm)
:
88 x 88 x 57 (mm)
:
EN 54-17 : 2005 / -18 : 2005
:
G 20138
:
0786-CPD-20792
:
GB
Important!
Read these instructions carefully before starting assembly. Claims under
warranty will be invalidated in the event of damage caused by non-
compliance with the installation instructions. No liability is accepted for any
resulting consequential loss or damage.
Safety information

NEVER connect the IQ8FCT directly to a 230 V AC mains power supply.

Only operate in the specified ambient temperature range.

Only qualified technicians who are fully familiar with all the associated
hazards and the applicable legislation and regulations may perform
maintenance and repair work on the call point.

The IQ8FCT may not be changed or modified in any way.
General

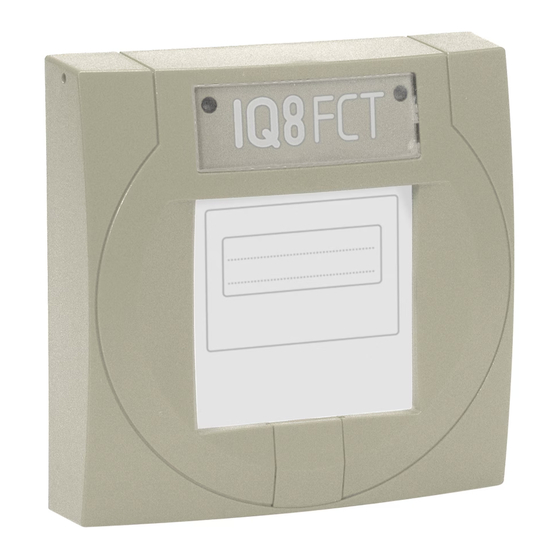

The IQ8FCT (Part No. 804867) is designated for hazard alarms in dry
workplaces not subject to explosion hazards. The operation mode is
displayed via the flashing green LED (H); (Fig. 4).
System requirements
Panel / IQ8FCT System software
IQ8Control from Version V3.08
FlexES control ---
IQ8FCT from Version V6.09
Operation
Push up the keyhole cover (A) to insert the key.
Installation
Flush mounting The IQ8FCT is installed on a conventional standard
housing (Ø 55 – 60 mm).
Surface The IQ8FCT is installed on a back box for surface
mounting mounting (option) or with a universal installation frame for
wall mounting (option). The call point securely on a suitable
wall with a smooth surface, e.g. with 2 screws (length  40
mm) and dowels (S6) (Fig. 7/8).
Opening: Insert the key with the both tenons in the opening at the
bottom of the housing (Fig. 2) to release the cover lock. Lift
up the bottom edge of the cover a little to release it and
then remove it.
Closing: Turn key lock anti-clockwise until the left stop position
(Fig. 6). Position the upper edge of the cover in the groove
at the top of the base and then press the cover down until it
locks into position.
Symbolism: Open the housing and remove the transparent plastic cover
(D/E) by prising it out. Insert the appropriate identification
label from the front. Align the cover and snap it back into
place (Fig. 3).
Plastic screen: Turn key lock clockwise until the right stop position
(Fig. 5). Insert screen aligned (J) in the front recess und
move screen upwards by turning the key anti-clockwise
until the left stop position (Fig. 6).
Terminals: The terminals (Fig. 10) can be removed to simplify the
installation.
The cable shield of the connection cable must be
interconnected by using a single terminal block. The back
box (option) provides an integrated terminal for the shield
connection (Fig. 7).
Hinged cover: To increase the protection rating from IP 43 up to IP 55.
Part No. 704965
(Option)
The hinged cover (M) is fixed by the sideway dents (N) of
the housing and may be sealed (B) if required (Fig. 2/9).
Typical wiring (Fig. 10)
The IQ8FCT are connected (terminals 1-4) to the loop of the System
IQ8Control / FlexES control fire alarm control panel.
Zone isolator
The zone isolators ensure that the system continues to function even if a
segment of the loop circuit fails due to a short circuit. When a short circuit
occurs the zone isolators before and after the short circuit open,
disconnecting the section of the loop between the isolators. Simple wire
breaks do not affect the functionality of the loop circuit.
Contact
The total cable length of the external contact should not exceed 500 meters!
(wiring example Fig. 11).
If no external contact is connected the 10 KOhm (± 5 %) terminating resistor
must be installed directly to terminals 7/8 (Fig. 10).
Contact response /Operating mode
The dry contacts of a relay are available on terminals 5 / 6 (Fig. 10). The
relay is operated as NO contact by factory settings. The relay output can be
programmed as a control zone in the customer data of the fire alarm control
panel and the NC (normally closed) operating mode must be programmed
with the programming software tools 8000.
Maximum contact rating : 30 V DC / 1 A or 30 V AC / 1 A
Specifications
Power supply : 8 V DC to 42 V DC
Quiescent current : approx. 45 µA @ 19 V DC
Alarm current : approx. 9 mA, pulsed
No. of call points : max. 127 IQ8FCT per loop
Alarm indicator : red LED
Operation indicator : green LED
Connection terminals : max. 2.5 mm² (AWG 26-14)
Application temperature : -20 °C to +70 °C
Storage temperature : -30 °C to +75 °C
Protection rating : IP 43 (in housing)
: IP 55 (with option)
Housing : PC/ASA plastic
Colour : grey (similar RAL 7035)
Weight : approx. 110 g
Housing dimensions (w x h x d) : 88 x 88 x 21 (mm)
Dimensions with back box : 88 x 88 x 57 (mm)
Specification : EN 54-17 : 2005 / -18 : 2005
VdS approval : G 20138
CE certificate : 0786-CPD-20792
Programming software
tools 8000
from Version V1.15
