Manual Thinking MT-MV115 Assembly Instructions Manual page 9

MT-MV115
Assembly
EN
Montaje
ES
Muntatge
CA
4.

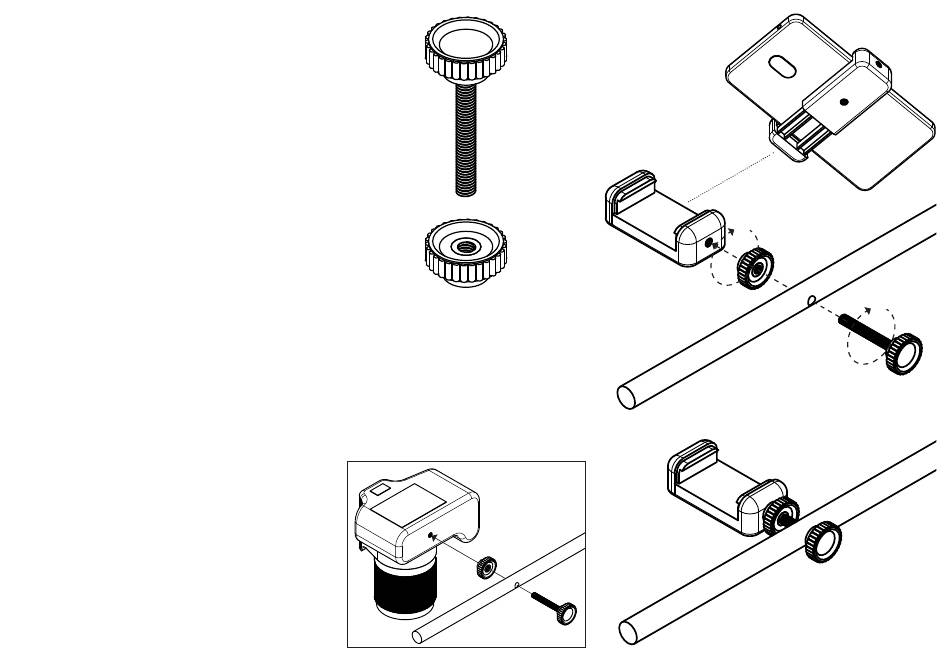

4.1 Introduce the large camara screw (A) and fasten it
all the way to the end of the horizontal tube.
4.2. Screw on the camera tightening knob (B) at the
other side of the horizontal tube.
4.3. Screw on a camera or mobile phone adapter (C)
to and place it in its desired position.
4.4. Fix the camera or mobile phone adapter position
by tightening the knob (B).
4.1 Introduzca el tornillo de la cámara (A) en el ex-
tremo del tubo horizontal y apretalo hasta el final.
4.2. Atornille el pomo de ajuste (B) al otro lado del
tubo horizontal.
4.3. Atornille una cámara o adaptador de teléfono (C)
en su posición deseada.
4.4. Fije la posición de la cámara o del adaptador
accionando el pomo de ajuste. (B)
4.1 Introdueix el cargol de la càmera (A) en l'extrem
del tub horitzontal i apretar-ho fins al final.
4.2. Fixeu el pom d'ajust (B) a l'altre costat del tub
horitzontal.
4.3. Fixeu una càmera o adaptador de telèfon (C) en la
seva posició desitjada.
4.4. Fixeu la posició de la càmera o de l'adaptador
accionant el pom d'ajust. (B)
9
MT-MV-S3
(A)
MT-MV-S4
(B)
C
B
MT-MV-A
(C)
A
