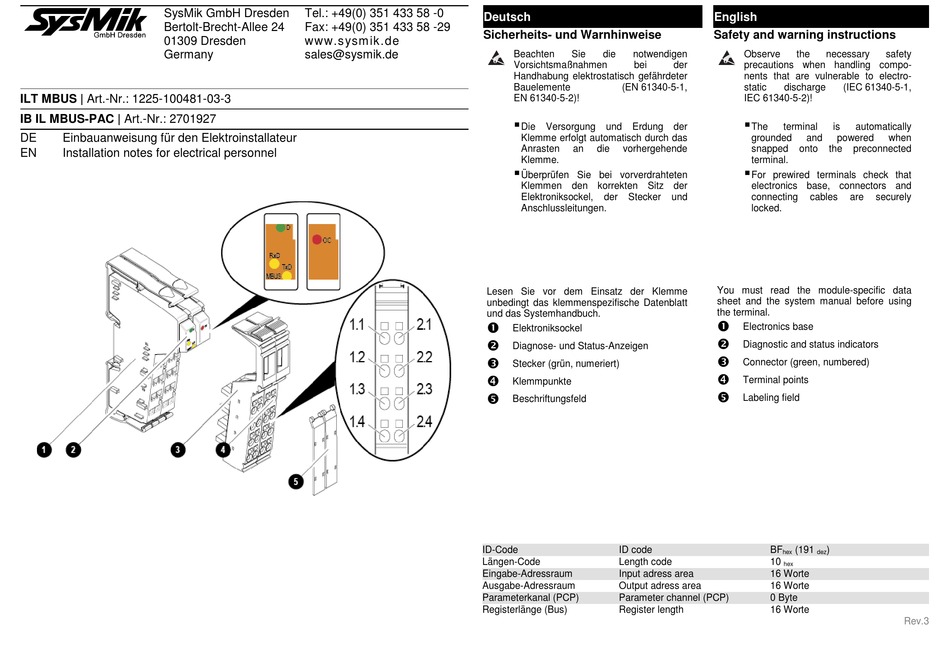

sysmik 2701927 Installation Notes For Electrical Personnel

SysMik GmbH Dresden
Bertolt-Brecht-Allee 24
01309 Dresden
Germany
ILT MBUS | Art.-Nr.: 1225-100481-03-3
IB IL MBUS-PAC | Art.-Nr.: 2701927
DE Einbauanweisung für den Elektroinstallateur
EN Installation notes for electrical personnel
Tel.: +49(0) 351 433 58 -0
Deutsch
Fax: +49(0) 351 433 58 -29
Sicherheits- und Warnhinweise
www.s ysm ik .de
sales@sysmik.de
ID-Code
Längen-Code
Eingabe-Adressraum
Ausgabe-Adressraum
Parameterkanal (PCP)
Registerlänge (Bus)
Beachten Sie die notwendigen
Vorsichtsmaßnahmen bei
Handhabung elektrostatisch gefährdeter
Bauelemente (EN 61340-5-1,
EN 61340-5-2)!

Die Versorgung und Erdung
Klemme erfolgt automatisch durch das
Anrasten an die vorhergehende
Klemme.

Überprüfen Sie bei vorverdrahteten
Klemmen den korrekten Sitz der
Elektroniksockel, der Stecker
Anschlussleitungen.
Lesen Sie vor dem Einsatz der Klemme
unbedingt das klemmenspezifische Datenblatt
und das Systemhandbuch.

Elektroniksockel

Diagnose- und Status-Anzeigen

Stecker (grün, numeriert)

Klemmpunkte

Beschriftungsfeld
ID code
Length code
Input adress area
Output adress area
Parameter channel (PCP)
Register length
English

Safety and warning instructions

Observe the necessary
der precautions when handling compo-
nents that are vulnerable to electro-
static discharge (IEC 61340-5-1,
IEC 61340-5-2)!

der The terminal is
grounded and powered
snapped onto the
terminal.

For prewired terminals check that
electronics base, connectors and
und connecting cables are
locked.
You must read the module-specific data
sheet and the system manual before using
the terminal.

Electronics base

Diagnostic and status indicators

Connector (green, numbered)

Terminal points

Labeling field
BF (191 )
hex dez
10
hex
16 Worte
16 Worte
0 Byte
16 Worte
safety
automatically
when
preconnected
securely
Rev.3
