Nbels LVJCM-60X Manual

Hide thumbs Also See for LVJCM-60X:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
[
]
1
PANTONE BLACK C
2
3
A5
4
,
,
(
,
)
LVJCM0-60X/W
(7635G)
NIBLES
D D
80
· Ö Ç ø
REV.
0
0
2 2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LVJCM-60X and is the answer not in the manual?

Questions and answers

Related Manuals for Nbels LVJCM-60X

Summary of Contents for Nbels LVJCM-60X

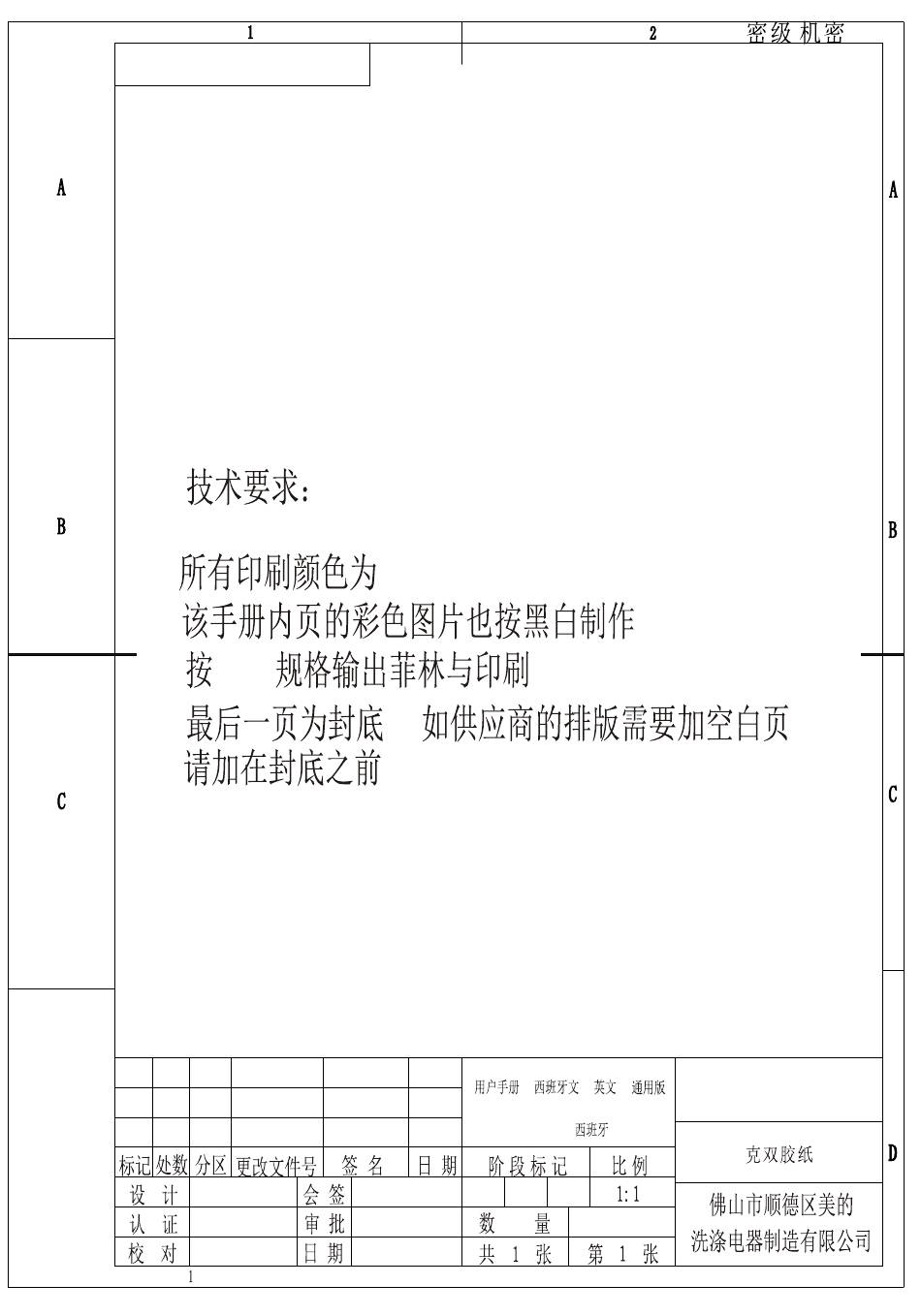

  • Page 1 PANTONE BLACK C LVJCM0-60X/W (7635G) NIBLES · Ö Ç ø REV.
  • Page 2 Manual de instrucciones Lavavajillas Modelo: LVJCM-60X LVJCM-60W...
  • Page 4 ÍNDICE INFORMACIÓN SOBRE SEGURIDAD RESUMEN DEL PRODUCTO USO DEL LAVAVAJILLAS Echar sal en el suavizante Consejos sobre la cesta MANTENIMIENTO Y LIMPIEZA Cuidado del exterior Cuidado del interior Cuidado del lavavajillas INSTRUCCIONES DE INSTALACIÓN Acerca de la conexión eléctrica Consumo de agua y drenaje Conexión de las mangueras de drenaje Colocación del aparato Instalación independiente...
  • Page 5 INFORMACIÓN SOBRE SEGURIDAD ADVERTENCIA Al usar el lavavajillas, tome las precauciones indicadas a continuación: • La instalación y reparación solo pueden ser llevadas a cabo por un técnico cualificado. • Este electrodoméstico ha sido diseñado para un uso doméstico y otras aplicaciones como: - zonas de cocina para personal en tiendas, oficinas y otros entornos de trabajo;...
  • Page 6 Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, zonas de cocina para personal en tiendas, oficinas y otros entornos de trabajo, sin la supervisión o las instrucciones necesarias relativas al uso seguro del aparato por parte de una persona responsable de su seguridad.
  • Page 7 • No modifique el enchufe que se suministra con el aparato si no se adapta a la salida. • Haga que un electricista cualificado le instale una salida adecuada. • No abuse, se siente ni se suba en la puerta o la bandeja del lavavajillas.
  • Page 8 • No lave objetos de plástico salvo que lleven la marca "apto para lavavajillas" o equivalente. • Si los objetos de plástico no incluyen ninguna marca, consulte las recomendaciones del fabricante. • Use solo detergente y abrillantador recomendados para su uso con lavavajillas automáticos.
  • Page 9 Eliminación • Para eliminar el embalaje y el aparato, diríjase a un centro de reciclaje. Corte el cable de alimentación e inutilice el cierre de la puerta del aparato. • El embalaje de cartón está hecho de papel reciclado y debe desecharse en el lugar adecuado para su reciclaje.
  • Page 10 RESUMEN DEL PRODUCTO IMPORTANTE: Para obtener el máximo provecho de su lavavajillas, lea todas las instrucciones de funcionamiento antes de usarlo por primera vez. Tubo interior Brazo pulverizador inferior Depósito de sal Conjunto de filtrado Dispensador Bandeja para tazas brazo pulverizador superior Cesta superior Cesta inferior Cesto para cubiertos...
  • Page 11 USO DEL LAVAVAJILLAS Antes de usar el lavavajillas: Dentro Fuera 1. Ajuste el suavizante para el agua 2. Echar sal en el suavizante 3. Cargar la cesta 4. Llenar el dispensador Consulte la Sección 1 "Suavizante para el agua" en el APARTADO II: Versión especial, si necesita ajustar el suavizante para el agua.
  • Page 12 Siga estos pasos para echar sal al lavavajillas: 1. Saque la cesta inferior y desenrosque la tapa del depósito. 2. Coloque el extremo del embudo (suministrado) en el orificio y vierta en torno a 1,5 kg de sal para lavavajillas. 3.
  • Page 13 Consejos sobre la cesta Ajuste de la cesta superior Tipo 1: La altura de la cesta superior se puede ajustar fácilmente para meter platos más grandes en la cesta superior o en la inferior. Para ajustar la altura de la cesta superior, siga estos pasos: posición inferior Tire hacia fuera de la cesta superior.
  • Page 14 Tipo 2: Para dejar la cesta más arriba, basta Para dejar la cesta más abajo, eleve con elevar la cesta por el centro las asas de ajuste a cada lado de cada lado hasta que la cesta se para liberar la cesta y bajarla hasta bloquee en su posición más alta.
  • Page 15 MANTENIMIENTO Y LIMPIEZA Cuidado del exterior La puerta y la junta de la puerta Limpie las juntas de la puerta regularmente con un paño suave humedecido para eliminar restos de comida. Al meter los platos en el lavavajillas, pueden caer restos de comida o bebida en los laterales de la puerta.
  • Page 16 Filtro para suciedad gruesa Filtro principal Filtro fino Abrir Sujete el filtro para suciedad gruesa El filtro fino se puede extraer tirando y gírelo hacia la izquierda para desde la parte inferior del conjunto desbloquearlo. Eleve el filtro hacia del filtro. El filtro para suciedad arriba y hacia fuera para sacarlo del gruesa se puede desacoplar del lavavajillas.
  • Page 17 Brazos pulverizadores Es necesario limpiar los brazos pulverizadores regularmente para retirar los productos químicos del agua que puedan obstruir los orificios para los chorros de agua y los rodamientos. Para limpiar los brazos pulverizadores, siga las instrucciones a continuación: Para quitar el brazo pulverizador Para quitar el brazo pulverizador superior, sujete la tuerca del centro inferior, tire hacia fuera del brazo y...
  • Page 18 Cuidado del lavavajillas Precaución anti-congelación Tome medidas para que el lavavajillas no se congele durante el invierno. Cada vez que use un ciclo de lavado, haga lo siguiente: 1. Corte el suministro eléctrico al lavavajillas en la fuente de alimentación. 2.
  • Page 19 INSTRUCCIONES DE INSTALACIÓN ADVERTENCIA Riesgo de descarga eléctrica Desconecte la alimentación eléctrica antes de instalar el lavavajillas. Si no lo hace podría producirse una descarga eléctrica, e incluso la muerte. Atención La instalación de las tuberías y los equipos eléctricos debe correr a cargo de profesionales.
  • Page 20 Consumo de agua y drenaje Conexión de agua fría Conecte el suministro de agua fría a un conector roscado de 3/4 (pulgadas) y asegúrese de que está apretado firmemente en su posición. Si las tuberías de agua son nuevas o no se han utilizado durante mucho tiempo, deje el agua correr para asegurarse de que sale limpia.
  • Page 21 Conexión de las mangueras de drenaje Inserte la manguera de drenaje en una tubería de drenaje con un diámetro mínimo de 4 cm, o deje que corra por el sumidero, asegurándose de que no se doble ni se enrolle. La altura de la tubería de drenaje debe ser inferior a 1000 mm. El extremo libre de la manguera no debe sumergirse en agua para evitar el retorno del flujo.
  • Page 22 Colocación del aparato Coloque el aparato en la posición deseada. La parte posterior debe reposar sobre la pared tras él, y los laterales, a lo largo de los muebles o paredes adyacentes. El lavavajillas está equipado con mangueras de suministro de agua y de drenaje que se pueden colocar a la derecha o a la izquierda, para facilitar una instalación adecuada.
  • Page 23 Debajo de la encimera existente (Cuando se encaja bajo una encimera) En la mayoría de las cocinas modernas solo hay una encimera bajo la que se acoplan los armarios y los electrodomésticos. En este caso, retire la parte superior del lavavajillas desatornillando los tornillos bajo el borde posterior de la parte superior (a).
  • Page 24 2. Si el lavavajillas se coloca en la esquina del armario, debe dejarse algún espacio para abrir la puerta. Armario Lavavajillas Puerta del lavavajillas Espacio mínimo de 50 mm NOTA: Dependiendo de donde esté la toma eléctrica, podría necesitar hacer un orificio en la parte opuesta del armario.
  • Page 25 Modelo totalmente integrado Instale el gancho del panel estético de madera y colóquelo en la ranura de la puerta del lavavajillas (vea la figura A). Una vez colocado el panel, fíjelo al exterior de la puerta con tornillos y pernos (vea la figura B). 1.
  • Page 26 Paso 4. Pasos para la instalación del lavavajillas Consulte los pasos específicos en las ilustraciones sobre la instalación. 1. Fije la tira de condensación bajo la encimera del armario. Asegúrese de que la tira de condensación está a ras de la encimera. (Paso 2) 2.
  • Page 27 Paso 5. Nivelar el lavavajillas El lavavajillas debe estar nivelado para funcionar correctamente y lavar bien. 1. Coloque un nivel de burbuja en la puerta y la bandeja interior dentro de la cuba, como se muestra, para comprobar que el lavavajillas está nivelado. 2.
  • Page 28 CONSEJOS DE RESOLUCIÓN DE PROBLEMAS Antes de llamar al servicio técnico Revisar las páginas siguientes puede ahorrarle llamar al servicio técnico. Problema Posibles causas Qué hacer El lavavajillas Fusible fundido, o Sustituya el fusible o resetee el no se pone en fallo de corriente en el cortocircuito.
  • Page 29 Problema Posibles causas Qué hacer El abrillantador se ha Limpie siempre con un paño el derramado. abrillantador que se haya derramado inmediatamente. Manchas en el Puede haberse utilizado Asegúrese de que el detergente no lleva interior de la detergente con colorante.
  • Page 30 Problema Posibles causas Qué hacer Los platos no No se ha puesto Ponga más detergente o cambie de salen limpios. suficiente detergente. detergente. Hay objetos bloqueando Coloque los objetos para que el brazo el movimiento de los pulverizador pueda girar libremente. brazos pulverizadores.
  • Page 31 Problema Posibles causas Qué hacer Los platos no Se ha seleccionado un Con un programa corto, la temperatura están secos. programa inadecuado. de lavado es más baja, reduciendo el rendimiento de la limpieza. Elija un programa con una mayor duración de lavado. Uso de cubiertos con un El drenaje de agua es más difícil con recubrimiento de baja...
  • Page 32 CARGA DE LAS CESTAS CONFORME A LA NORMA EN50242: 1. Cesta superior: Número Artículo Tazas Cazos Vasos Cuencos de servir pequeños Cuencos de servir medianos Cuencos de servir grandes 2. Cesta inferior: Número Artículo Platos de postre Platos llanos Platos hondos Fuentes ovaladas Cesto para cubiertos...
  • Page 33 2. Cesto para cubiertos: Número Artículo Cucharas de sopa Tenedores Cuchillos Cucharillas de 4 4 4 café Cucharillas de La información para la prueba de compatibilidad postre cumple con la norma EN 50242 Cucharas de Capacidad: ajustes de colocación servir Posición de la cesta superior: posición inferior Tenedores de Programa: ECO...

  • Page 34: Table Of Contents

    CONTENTS SAFETY INFORMATION PRODUCT OVERVIEW USING YOUR DISHWASHER Loading The Salt Into The Softener Basket Used Tips MAINTENANCE AND CLEANING External Care Internal Care Caring For The Dishwasher INSTALLATION INSTRUCTION About Power Connection Water Supply And Drain Connection Of Drain Hoses Position The Appliance Free Standing Installation Built-In Installation(for the integrated model)

  • Page 35: Safety Information

    SAFETY INFORMATION WARNING When using your dishwasher, follow the precautions listed below: Installation and repair can only be carried out by a qualified technician This appliance is intended to be used in household and similar applications such as: -staff kitchen areas in shops, offices and other working environments;...
  • Page 36 mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. (For IEC60335-1 ) Packaging material could be dangerous for children! This appliance is for indoor household use only. To protect against the risk of electrical shock, do not immerse the unit, cord or plug in water or other liquid.
  • Page 37 Do not modify the plug provided with the appliance; If it does not fit the outlet. Have a proper outlet installed by a qualified electrician. Do not abuse, sit on, or stand on the door or dish rack of the dishwasher. Do not operate your dishwasher unless all enclosure panels are properly in place.
  • Page 38 Do not wash plastic items unless they are marked “dishwasher safe” or the equivalent. For unmarked plastic items not so marked, check the manufacturer's recommendations. Use only detergent and rinse agents recommended for use in an automatic dishwasher. Never use soap, laundry detergent, or hand washing detergent in your dishwasher.
  • Page 39 Disposal For disposing of package and the appliance please go to a recycling center. Therefore cut off the power supply cable and make the door closing device unusable. Cardboard packaging is manufactured from recycled paper and should be disposed in the waste paper collection for recycling.

  • Page 40: Product Overview

    PRODUCT OVERVIEW IMPORTANT: To get the best performance from your dishwasher, read all operating instructions before using it for the first time. Inner pipe Lower spray arm Salt container Filter assembly Dispenser upper spray arm Cup rack Upper basket Cutlery basket Lower basket NOTE: Pictures are only for reference, different models may be different.

  • Page 41: Using Your Dishwasher

    USING YOUR DISHWASHER Before using your dishwasher : Inside Outside 1. Set the water softener 2. Loading the salt Into the softener 3. Loading the basket 4. Fill the dispenser Please check the section 1 “Water Softener” of PART Ⅱ: Special Version, Please check the section 1 “Water Softener”...
  • Page 42 Please follow the steps below for adding dishwasher salt: 1. Remove the lower basket and unscrew the reservoir cap. 2. Place the end of the funnel (supplied) into the hole and pour in about 1.5kg of dishwasher salt. 3. Fill the salt container to its maximum limit with water, It is normal for a small amount of water to come out of the salt container.

  • Page 43: Basket Used Tips

    Basket Used Tips Adjusting the upper basket Type 1: The height of the upper basket can be easily adjusted to accommodate taller dishes in either the upper or lower basket. To adjust the height of the upper rack, follow these steps: lower position Remove the upper basket.
  • Page 44 Type 2: To raise the upper basket just lift To lower the upper basket, lift the the upper basket at the center of adjust handles on each side to each side until the basket locks into release the basket and lower it to place in the upper position.

  • Page 45: Maintenance And Cleaning

    MAINTENANCE AND CLEANING External Care The door and the door seal Clean the door seals regularly with a soft damp cloth to remove food deposits. When the dishwasher is being loaded, food and drink residues may drip onto the sides of the dishwasher door. These surfaces are outside the wash cabinet and are not accessed by water from the spray arms.
  • Page 46 Coarse filter Coarse filter Main filter Main filter Fine filter Open Open Hold the coarse filter and rotate it The fine filter can be pulled off the anticlockwise to unlock the filter. bottom of the filter assembly. Lift the filter upwards and out of The coarse filter can be detached the dishwasher.
  • Page 47 Spray arms It is necessary to clean the spray arms regularly for hard water chemicals will clog the spray arm jets and bearings. To clean the spray arms, follow the instructions below: To remove the upper spray arm, To remove the lower spray arm, pull hold the nut in the center still and out the spray arm upward.

  • Page 48: Caring For The Dishwasher

    Caring For The Dishwasher Frost precaution Please take frost protection measures on the dishwasher in winter. Every time after washing cycles, please operate as follows: 1. Cut off the electrical power to the dishwasher at the supply source. 2. Turn off the water supply and disconnect the water inlet pipe from the water valve. 3.

  • Page 49: Installation Instruction

    INSTALLATION INSTRUCTION WARNING Electrical Shock Hazard Disconnect electrical power before installing dishwasher. Failure to do so could result in death or electrical shock. Attention The installation of the pipes and electrical equipments should be done by professionals. About Power Connection WARNING For personal safety: Do not use an extension cord or an adapter...

  • Page 50: Water Supply And Drain

    Water Supply And Drain Cold water connection Connect the cold water supply hose to a threaded 3/4(inch) connector and make sure that it is fastened tightly in place. If the water pipes are new or have not been used for an extended period of time, let the water run to make sure ordinary supply hose that the water is clear.

  • Page 51: Connection Of Drain Hoses

    Connection Of Drain Hoses Insert the drain hose into a drain pipe with a minimum diameter of 4 cm, or let it run into the sink, making sure to avoid bending or crimping it. The height of drain pipe must be less than 1000mm. The free end of the hose must not be immersed in water to avoid the back flow of it.

  • Page 52: Position The Appliance

    Position The Appliance Position the appliance in the desired location. The back should rest against the wall behind it, and the sides, along the adjacent cabinets or walls. The dishwasher is equipped with water supply and drain hoses that can be positioned either to the right or the left sides to facilitate proper installation.

  • Page 53: Built-In Installation(For The Integrated Model)

    Underneath existing work top (When fitting beneath a work top) In most modern fitted kitchens there is only one single work top under which cabinets and electrical appliances are fitted. In this case remove the work top of the dishwasher by unscrewing the screws under the rear edge of the top (a).
  • Page 54 2. If dishwasher is in stalled at the corner of the cabinet, there should be some space when the door is opened. Dishwasher Cabinet Door of dishwasher Minimum space of 50mm NOTE: Depending on where your electrical outlet is, you may need to cut a hole in the opposite cabinet side.
  • Page 55 model Full-integrated Install the hook on the aesthetic wooden panel and put the hook into the slot of the outer door of dishwasher (see figure A). After positioning of the panel , fix the panel onto the outer door by screws and bolts (See figure B). 1.Take away the four short screws 2.Pin up the four long screws Step 3.
  • Page 56 Step 4. Dishwasher installation steps Please refer to the specified installation steps in the installation Please refer to the specified installation steps in the installation drawings. drawings. 1. Affix the condensation strip under the work surface of cabinet. Please ensure the condensation strip is flush with edge of work surface.
  • Page 57 Step 5. Levelling the dishwasher Dishwasher must be level for proper dish rack operation and wash performance. Place a spirit level on door and rack track inside the tub as shown to check that the dishwasher is level. Level the dishwasher by adjusting the three levelling legs individually. When level the dishwasher, please pay attention not to let the dishwasher tip over.

  • Page 58: Troubleshooting Tips

    TROUBLESHOOTING TIPS Before Calling For Service Reviewing the charts on the following pages may save you from calling for service. Problem Possible Causes What To Do Dishwasher doesn't Fuse blown, or the Replace fuse or reset circuit breaker. start circuit break tripped. Remove any other appliances sharing the same circuit with the dishwasher.
  • Page 59 Problem Possible Causes What To Do Spilled rinse-aid. Always wipe up rinse-aid spills immediately. Stained tub interior Detergent with Make sure that the detergent has no colourant may colourant. have been used. White film on Hard water minerals. To clean the interior, use a damp sponge with dishwasher detergent inside surface and wear rubber gloves.
  • Page 60 Problem Possible Causes What To Do The dishes Not enough detergent Use more detergent, or change are not clean. was dispensed. your detergent. Items are blocking Rearrange the items so that the spray the movement of can rotate freely. the spray arms. The filter combination Clean and/or fit the filter correctly.
  • Page 61 Problem Possible Causes What To Do The dishes aren't Wrong program has With a short program, the drying been selected. washing temperature is lower, decreasing cleaning performance. Choose a program with a long washing time. Use of cutlery with a Water drainage is more difficult with low-quality coating.

  • Page 62: Loading The Baskets According To En50242

    LOADING THE BASKETS ACCORDING TO EN50242: 1.Upper basket: Item Number Cups Saucers Glasses Small serving bowl Medium serving bowl Large serving bowl Item Number Dessert dishes Dinner plates Soup plates Oval platter Cutlery basket...
  • Page 63 3.Cutlery basket: Item Number Soup spoons Forks Knives 4 4 4 Teaspoons Dessert spoons Information for comparability Serving spoons tests in accordance with EN 50242 Capacity: 12 place settings Serving forks Position of the upper basket: lower position Gravy ladles Program: ECO Rinse aid setting: 6 Softener setting: H3...
