Summary of Contents for SC MOTO NOSTRA MN4602
- Page 1 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS...
- Page 2 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS...

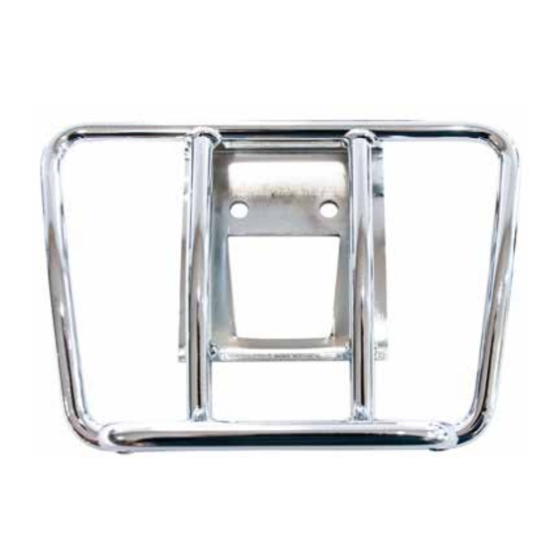

- Page 3 MONTAGEANLEITUNG Gepäckträger hinten ASSEMBLY INSTRUCTIONS rear rack Vespa GTS HPE + Super Tech (2019-) MN4602 / MN4603...
- Page 4 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS im Lieferumfang enthalten / von Original benötigt / included in delivery: needed from original: Benötigtes Werkzeug: Kreuz-Schraubendreher Ratsche Nuss Torx T30 Nuss Inbus 5 Tools needed: cross-head screwdriver ratchet nut Torx T30 nut Allen key 5...
- Page 5 Sitzbank öffnen und Gepäckfach herausnehmen. Open the seat and remove the luggage compartment. Tankdeckel abschrauben und Tank- deckeldichtung entfernen. Unscrew the tank cap and remove the tank cap seal. Schrauben 1 + 2 mit Torx T30 und Schrauben 3 + 4 mit Inbus 5 lösen. Loosen screws 1 +2 with Torx T30 and screws 3 + 4 with Allen key 5.
- Page 6 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS Die schwarze Abdeckung vorsichtig nach oben ziehen. ACHTUNG: Nicht zu weit nach oben, sonst löst sich der Schlauch. Carefully pull the black cover up- wards. CAUTION: Do not pull up too far or the hose will come loose. Hintere Schraube des Griffes mit dem Kreuz-Schraubendreher lösen, dabei die Blende außen festhalten.
- Page 7 Zur Befestigung des Gepäckträgers werden die beiden Schrauben und Abdeckungen aus dem Lieferumfang + die vorhandenen Unterlegscheiben benötigt. The two screws and covers from the scope of delivery + the existing washers are required to attach the rear rack. Den Gepäckträger positioneren und mit Schrauben und Unterlegscheiben befestigen.
- Page 8 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS Scooter Center GmbH T +49 (0) 22 38. 30 74 30 Kurt-Schumacher-Str. 1 F +49 (0) 22 38. 30 74 74 50129 Bergheim-Glessen info@scooter-center.com Deutschland www.scooter-center.com...
