Helvex 310-32 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
310-38
310-38-3.5
310-WC-4.8
310-32
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramientas y Materiales Recomendados / Recommended Tools and Materials
desarmador plano
slotted screwdriver
Medidas Generales / General Dimensions
1
tubería de alimentación
Ø 32 mm (no incluida)
Ø 1 ¼" supply pipe
(not included)
Nota: La tubería debe ser de Ø 32 mm
desde la alimentación.
Note: The pipe diameter should
be Ø1 ¼" from the supply.

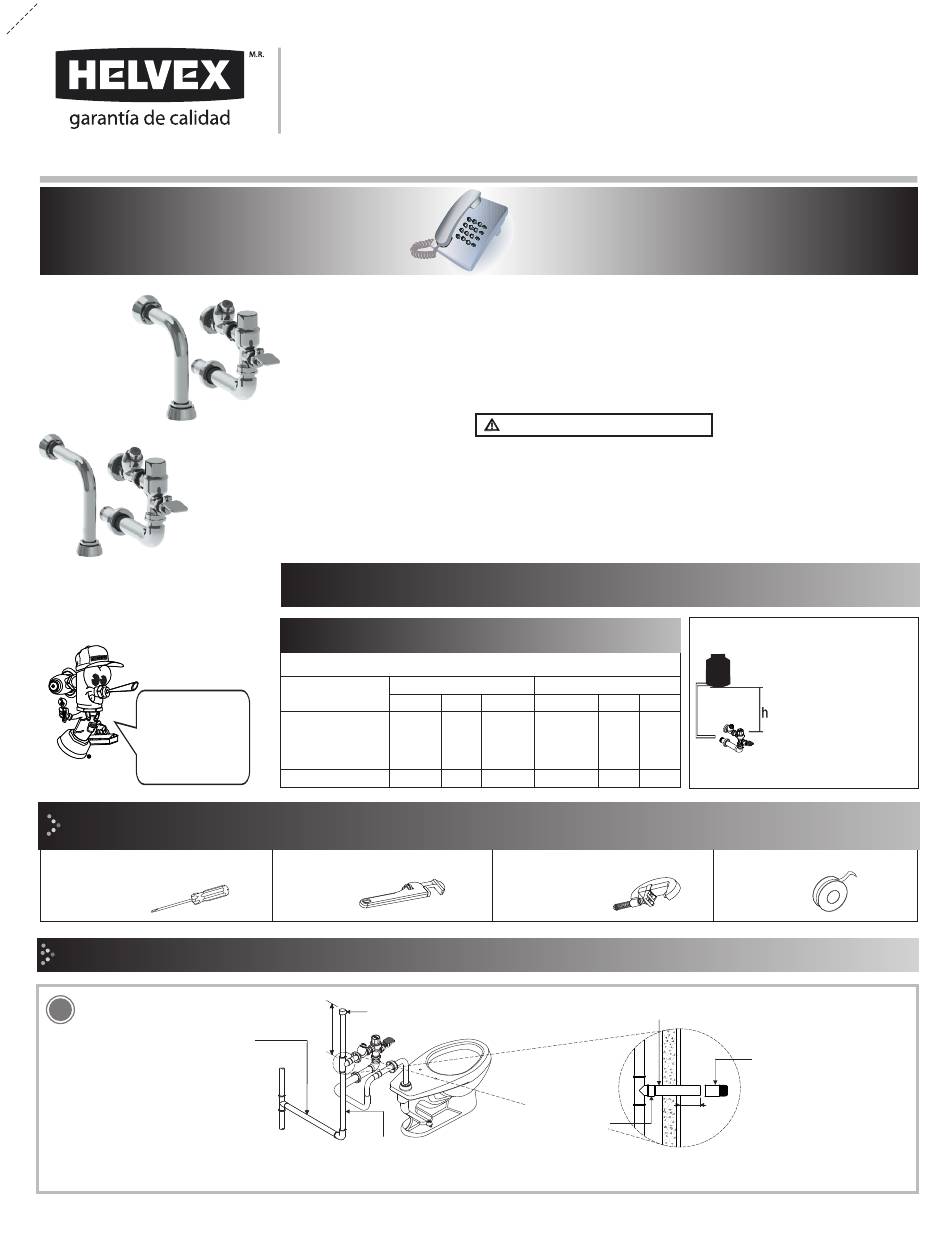

GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishing
Requerimientos de Instalación
Requerimientos de Instalación

Installation Requirements

Installation Requirements
Para el correcto funcionamiento de éstos productos, se recomiendan las sig. presiones:
For the correct functioning of these products, the recommended water pressure is:
Mínima
Modelo / Model
kg/cm²
310-32
310-38 1,0
310-WC-4.8
310-38-3.5 2,0
llave inglesa
adjustable
wrench
cámara de aire con tubo de Ø 32 mm
60 cm air chamber with Ø 1 ¼" pipe
(23,6")
tubo Ø 32 mm
(no incluido)
Ø 1 ¼" pipe
(not included)
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
/ Minimum
Máxima / Maximum
PSI kPa kg/cm² PSI
14,2 98,06 6,0 85,3
28,4 196,1 6,0 85,3
cortador de tubo
pipe cutter
tubo Ø 1" (no incluido)
Ø 1" pipe (not included)
reducción campana de
Ø 32 a 25,4 mm (no incluida)
Ø 1 ¼" - 1" reducing coupling
(not included)
1-06-0595-7

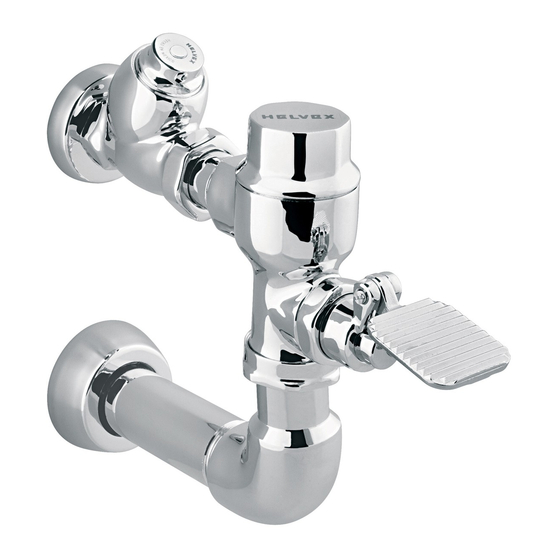

Fluxómetro de Pedal Expuesto para Taza Flux, Spud de 32
Exposed Pedal Flushometer for Flux Bowl, 1 1/4" or 1 1/2"
Fluxómetro de Pedal Expuesto para Taza Flux Nao ó Nao17,
Spud de 38 mm, 3,5 LPD
Exposed Pedal Flushometer for Nao or Nao17 Flux Bowl, 1
Fluxómetro de Pedal Expuesto para Taza Flux, Spud de 38
Exposed Pedal Flushometer for Flux Bowl, 1 1/2" Spud,
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
kPa
Every meter of height of
your product to the base
of the tube is equivalent
588,3
to (0,1 kg/cm²) [1,42
PSI].
588,3
teflón
plumber's tape
adaptador
(no incluido)
adapter
(not included)
*A
*A Verificar la dimensión de
acuerdo a la ubicación del W. C.
* A Check the dimension according
to the location of the W. C.
310-32,310-38
mm ó 38 mm, 6 LPD
Spud, 1,58 GPF
310-38-3.5
1/2" Spud, 0,92 GPF
310-WC-4.8
mm, 4,8 LPD
1,26 GPF
