Steren BAF-0885 Instruction Manual

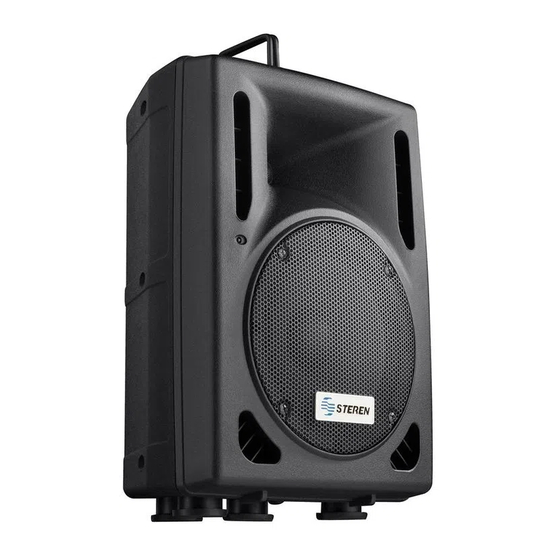

1800w sd player 8 speakerbox
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BAF-0885 and is the answer not in the manual?

Questions and answers

Related Manuals for Steren BAF-0885

Summary of Contents for Steren BAF-0885

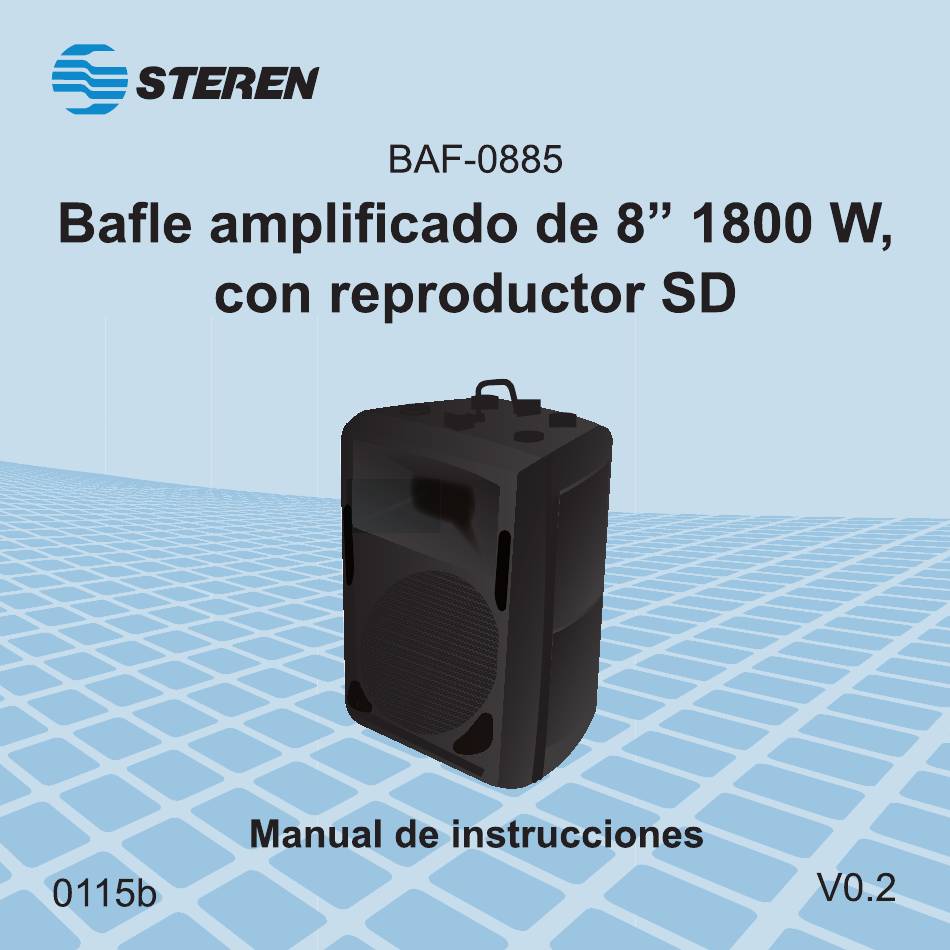

  • Page 2 Bafl e amplifi cado de 8” 1800 W, con reproductor SD. Por favor, revíselo completamente para estar seguro de cómo utilizar apropiadamente el producto. Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web: www.steren.com La información que se muestra en este manual sirve únicamente...
  • Page 3 • No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular la garantía. • En caso de que requiera revisión acuda con su distribuidor autorizado Steren. • No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
  • Page 4 CONTROLES Bafl e...
  • Page 5 1. Manija: Permite transportar el equipo. 2. Entrada para soporte: Permite insertar y ajustar un tripié para bafl e. 3. Entrada para micrófono de 6,3 mm: Permite conectar un micrófono con conector de 6,3 mm. 4. Entrada de línea RCA: Permite conectar un reproductor de CD, ipod, MP3, DVD, etcétera.
  • Page 6 Reproductor MP3 1. Puerto SD: permite conectar y reproducir archivos de sonido en formato MP3 almacenados en una tarjeta SD. 2. LED de encendido: comienza a parpadear cuando el reproductor MP3 está en uso. 3. Regresar/Volumen –: presione para regresar a la canción. Mantenga presionado el botón para disminuir el nivel de volumen del reproductor.

  • Page 7: Control Remoto

    Control remoto 1. Reproducir/Pausa. 2. Ecualizador. 3. Volumen +/– 4. PREV (Regresar): Presione para regresar a la canción. Durante la reproducción de archivos de audio, mantenga presionado este botón para un retroceso. 5. NEXT (Adelantar): Presione una vez para avanzar a la siguiente canción. Durante la reproducción de archivos de audio, mantenga presionado este botón para un rápido avance.
  • Page 8 Realice las conexiones necesarias con todos los interruptores en la posición de apagado (OFF). Asegúrese de que el volumen esté en el nivel más bajo. Posteriormente podrá ajustarlo. LINE SPEAKER OUT Conecte el cable de alimentación a la corriente eléctrica. Uso con micrófono Conecte un micrófono a la entrada MIC IN mediante un cable con conector de 6,3 mm.
  • Page 9 Comience la reproducción de música ó comience a hablar a través del micrófono. Ajuste los niveles de volumen de los dispositivos y el nivel de tono del bafl e para ecualizar el sonido de tonos agudos y graves. El LED indicador se encenderá en rojo en caso de detectar una sobrecarga para prevenir algún daño.

  • Page 10: Diagrama De Conexión

    Diagrama de conexión...

  • Page 11: Problemas Y Soluciones

    Colocación Los bafl es han sido diseñados para colocarse en el piso, una mesa o instalarse en un tripié para bocinas, le recomendamos el modelo BAF-150. Evite colocar el equipo en las esquinas de un cuarto. Esto incrementa la salida de frecuencias bajas y puede provocar que el sonido tenga distorsión.

  • Page 12: Especificaciones

    ESPECIFICACIONES Amplifi cador Alimentación: 100-240 V~ 50-60 Hz 100 W Potencia de salida: 1800 W PMPO Distorsión THD: 0,1% SPL: 94 dB± 2 dB Consumo nominal: 1,3 kWh/día Consumo en espera: no aplica Woofer Impedancia: 8 Ω Potencia: 70 W RMS Diámetro: 203 mm (8”) Respuesta en frecuencia:...
  • Page 13 1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
  • Page 15 Steren, visit our website: www.steren.com The instructions of this manual are for reference about the product. There may be differences due to updates. Please check our website (www.steren.com) to obtain the latest version of the instruction manual.
  • Page 16 IMPORTANT • Avoid exposing the loudspeakers to moisture. If they are set up outdoors, be sure they are under cover. • Warranty is void if you open the case. If you open the case, you may cause malfunctions to it. •...
  • Page 17 CONTROLS Speakerbox...
  • Page 18 1. Handle: Allows you to carry the device. 2. Stand input: Allows you to insert and tighten a tripod stand. 3. 6.3 mm microphone input: allows you to connect a microphone with 6.3 mm plug. 4. RCA line input: Allows you to connect a CD, ipod, MP3, DVD player 5.

  • Page 19: Player Controls

    Player controls 1. SD card slot: use it to insert a SD card with MP3 fi les. 2. Power LED: starts fl ashing when the MP3 player in use. 3. Previous/Volume –: press once to jump previous song. Press and hold to diminish the volume level.

  • Page 20: Remote Control

    Remote control 1. Press to play a song or pause while playing a song. 2. In play mode press to set one equalizer mode. 3. Vol +/Vol – 4. Previous: Press once to jump previous song. Press and hold to rewind. 5.

  • Page 21: Microphone Use

    Use the RCA line in input jacks in order to connect a CD, MP3, DVD, mixer or other type of audio device. To avoid damages in the BAF-0885 and to obtain a good sound quality you should adjust the volume of your amplifi...
  • Page 22 Start music playback or talking on the microphone. 5. Adjust the volume levels of the connected devices (CD, MP3, etc.) as well as the line in level on the speaker. Also adjust the Tone levels in order to equalize the sound. The red LED indicator light will illuminate if an audio peak is detected.
  • Page 23 Connection...

  • Page 24: Troubleshooting

    Placement This speakerbox has been designed for placing on the ground, on a table or a speaker tripod. We remind you that the tripod BAF-150 is compatible with this model. Avoid placing the device in the corner of a room. Doing so will increase the low frequencies output and may cause distortion in the sound.

  • Page 25: Specifications

    SPECIFICATIONS Amplifi er Input: 100-240 V~ 50-60 Hz 100 W Power output: 1800 W PMPO THD: 0.1% SPL: 94 dB± 2 dB Nominal consumption: 1.3 kWh/day Stand-by power consumption: not applicable Woofer Impedance: 8 Ω Power output: 70 W RMS Diameter: 203 mm (8”) Frequency response:...

  • Page 26: Warranty

    Part number: BAF-0885 Brand: Steren WARRANTY This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the date of purchase. CONDITIONS 1.- This warranty card with all the required information, invoice, product box or package, and product, must be presented when warranty service is required.
