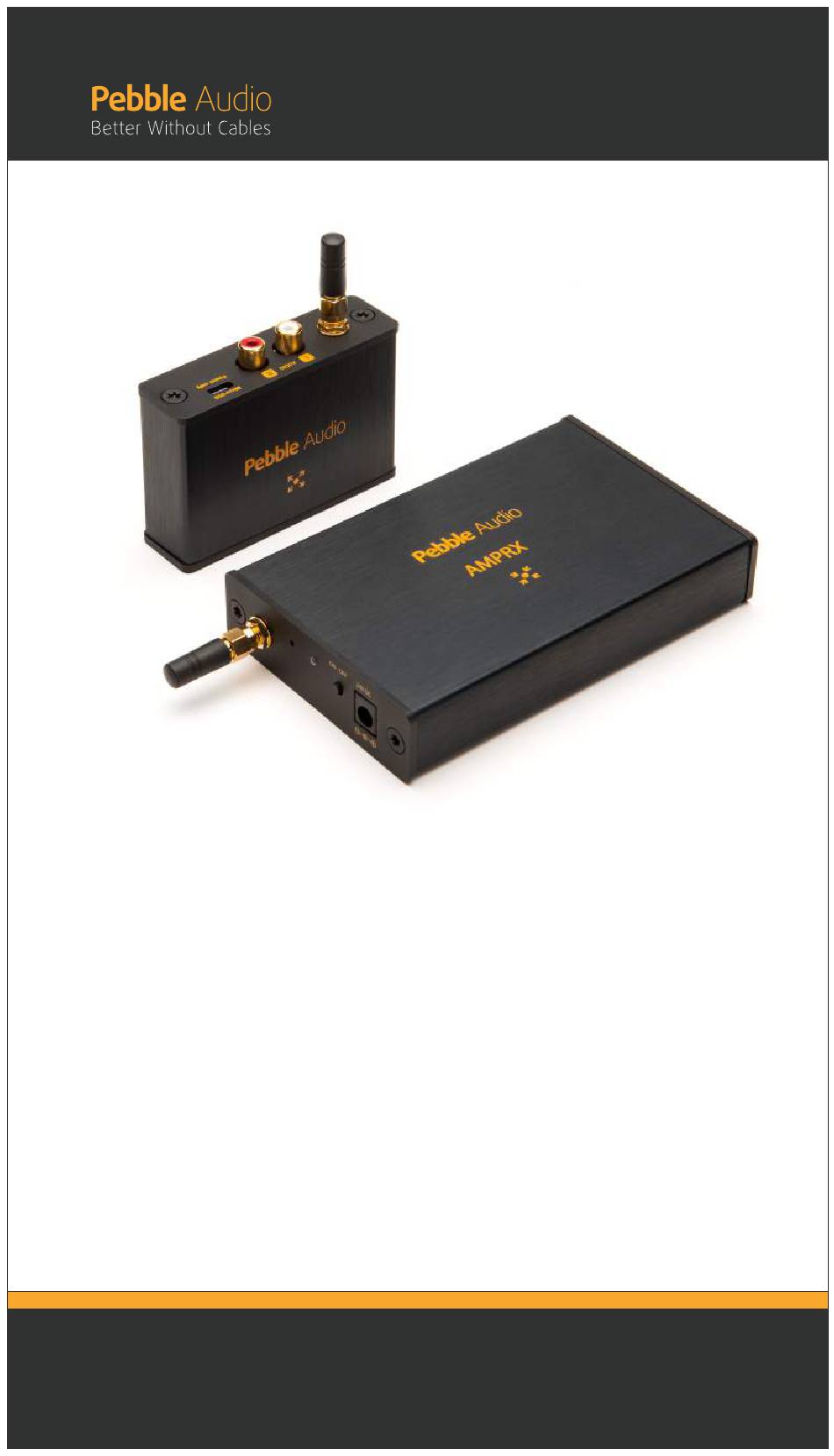

- Page 1 RCA2AMP RCA2AMP Wireless Amplifier GETTING STARTED GUIDE ALOITUSOPAS STARTGUIDE HANDBUCH ERSTE SCHRITTE www.pebbleaudio.com...
-
Page 2: Getting Started
Wireless Amplifier RCA2AMP GETTING STARTED with Wireless Amplifier RCA2AMP Thank you for choosing this product from Pebble Audio. CONTENTS English Finnish Swedish German... -
Page 3: Usb Power Supply
Wireless Amplifier RCA2AMP ENGLISH RCA Transmitter AMP Receiver RCA Cable 24V Power Supply & Power Cord USB Cable USB Power Supply Getting Started Guide RCA2AMP RCA2AMP Wireless Amplifier GETTING STARTED GUIDE ALOITUSOPAS STARTGUIDE HANDBUCH ERSTE SCHRITTE www.pebbleaudio.com... - Page 4 Wireless Amplifier RCA2AMP How to Connect the RCA Transmitter Audio Inputs +5V USB Power Input Micro-USB Power only USB Cable Power Supply with USB Type A connector for output. RCA cabel can be connected e.g. to the REAR L and R Outputs.
- Page 5 Wireless Amplifier RCA2AMP ENGLISH How to Connect the AMP Receiver +24V Power AMP Front Panel Interfaces Input ON - OFF 24V DC Power Cord 24V Power Supply AMP Rear Panel Interfaces Left and Right Loudspeaker Banana Connectors LEFT RIGHT...
- Page 6 Wireless Amplifier RCA2AMP Orange LED indicates the status of both RCA Transmitter and AMP Receiver as follows: LED indicator Interpretation of the LED signal for RCA Transmitter: No power supply connected In active mode transmitting audio No connection i.e. no receiver detected 2.5 s...
- Page 7 Wireless Amplifier RCA2AMP ENGLISH How to switch AMP Receiver’s power off and on LED indicator ON - OFF 24V DC ON - OFF Button AMP Receiver can be powered off and on by pushing the ON - OFF Button until the LED Indicator blinks three times. If you push this botton continuously, AMP Receiver will change the power status from power off to power on and back blinking the indicator each time.
- Page 8 Please don’t place the AMP Receiver on the floor since that location is not optimal from antenna performance point of view. RCA2AMP audio transmission has a constant delay of 20ms. This delay moves the speakers effectively about 6.9 meters further away from the AV Amplifier.
-
Page 9: Troubleshooting
Wireless Amplifier RCA2AMP ENGLISH Troubleshooting Symptom Possible Cause Action Transmitter or Receiver Check power Power supply does not switch on supply problem. i.e. LED light is off. connections. Check that both units i.e. Both Transmitter and Transmitter and Receiver transmitter and receiver Receiver LEDs are blinking. -
Page 10: Safety Information
Clean your product using only a dry cloth and no water or liquid. The product label can be found on the bottom of the product. Pebble Audio Oy declares that this radio-frequency peripheral is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. - Page 11 Pebble Audio may direct with a copy of the sales receipt or dated itemized receipt.
- Page 12 Langaton audiovahvistin RCA2AMP Näin otat käyttöön langattoman audiovahvistimen RCA2AMP Kiitos, että olet valinnut tämän Pebble Audio -tuotteen. SiSÄLLYS Englanti Suomi Ruotsi Saksa...
- Page 13 Langaton audiovahvistin RCA2AMP SUOMI RCA-lähetin AMP-vastaanotin RCA-kaapeli 24V-virtalähde & virtakaapeli USB-kaapeli USB-virtalähde Aloitusopas RCA2AMP RCA2AMP Wireless Amplifier GETTING STARTED GUIDE ALOITUSOPAS STARTGUIDE HANDBUCH ERSTE SCHRITTE www.pebbleaudio.com...
- Page 14 Langaton audiovahvistin RCA2AMP Näin kytket RCA-lähettimen Audio tulot +5V USB-virtalähteen liitäntä Micro-USB Power only USB-kaapeli Virtalähde, jossa on USB Type A lähtöliitin. RCA-kaapeli voidaan kytkeä esimerkiksi REAR L ja R lähtöihin. LEFT RIGHT AV-vahvistimen takapaneelin liitäntöjä...
- Page 15 Langaton audiovahvistin RCA2AMP SUOMI Näin kytket AMP-vastaanottimen +24V teholähteen AMP-etupaneelin liitännät tulo ON - OFF 24V DC virtakaapeli 24V-teholähde AMP-takapaneelin liitännät Vasemman ja oikean kanavan kaiutinlähtöjen banaaniliittimet LEFT RIGHT...
- Page 16 Langaton audiovahvistin RCA2AMP Oranssi LED ilmaisee RCA-lähettimen ja AMP-vastaanottimen tilan seuraavasti: LED-merkkivalo RCA-lähettimen LED-merkkivalon toiminta: Virtalähdettä ei ole kytketty Aktiivitilassa jolloin audiota lähetetään Ei yhteyttä eli vastaanotinta ei ole havaittu 2.5 s 2.5 s 2.5 s 2.5 s LED-merkkivalo ON - OFF...
- Page 17 Langaton audiovahvistin RCA2AMP SUOMI Näin voit kytkeä AMP-vastaanottimen päälle ja pois päältä LED merkkivalo ON - OFF 24V DC ON - OFF -painike AMP-vastaanotin voidaan kytkeä pois päältä ja takaisin päälle painamalla ON - OFF -painiketta kunnes valo vilkku kolme kertaa.
- Page 18 Langaton audiovahvistin RCA2AMP Lisäksi on suositeltavaa, että sijoitat sekä lähettimen ja vastaan- ottimen vähintään 1,5 metrin päähän toisistaan. Tämä vaatimus kos- kee kaikkia radiolaitteita mukaan lukien muut Pebble Audio laitteet. RCA-lähetin AMP-vastaanotin >1,5 m AV vahvistin Ole hyvä äläkä koske antenneja kun laitteet ovat käytössä sillä...
- Page 19 Langaton audiovahvistin RCA2AMP SUOMI Vianmääritys Oire Mahdollinen syy Korjaus Lähetin tai vastaanotin ei Virtalähdettä ei Tarkista virtalähteen käynnisty eli ole kytketty. kytkentä. LED-merkkivalo ei pala. Tarkista oletko kytkenyt Lähetintä ei ole Sekä lähettimen että samaan tuotteeseen vastaanottimen paritettu vastaanottimen kuuluvat lähettimen ja kanssa.
- Page 20 Puhdista tuote käyttämällä ainoastaan kuivaa pyyhettä - ei vettä tai nesteitä. Tuotetarra löytyy tuotteen pohjasta. Pebble Audio Oy, vakuuttaa täten, että tämä radiotaajuuslaite on direktiivin 1999/5/EY olennaisten vaatimusten ja direktiivin muiden asiaankuuluvien ehtojen mukainen. Tuotetta ei saa hävittää talousjätteenä vaan se on vietävä...
- Page 21 Langaton audiovahvistin RCA2AMP SUOMI Pebble Audio -laitteistojen rajoitettu takuu Pebble Audio takaa, että ostamassasi Pebble Audio laitteissa ei ilmene materiaali- eikä valmistusvirheitä kahden (2) vuoden aikana alkaen tuotteen hankintapäivästä. Takuu ei ole siirrettävissä toiselle henkilölle vaan se on rajoitettu alkuperäisen ostajan nimiin.
- Page 22 Trådlös förstärkare RCA2AMP Start Guide för trådlös förstärkare RCA2AMP Tack för att du har valt den här produkten från Pebble Audio. Innehåll Engelska Finska Svenska Tyska...
- Page 23 SVENSKA Trådlös förstärkare RCA2AMP RCA-sändare AMP-mottagare RCA-kabel 24V-nätadapter & nätsladd USB-kabel USB-nätadapter Startguide RCA2AMP RCA2AMP Wireless Amplifier GETTING STARTED GUIDE ALOITUSOPAS STARTGUIDE HANDBUCH ERSTE SCHRITTE www.pebbleaudio.com...
- Page 24 Trådlös förstärkare RCA2AMP Så här kopplar du RCA-sändaren Audio ingångar +5V USB-nätadapter ingång Micro-USB Power only USB-kabel Nätadapter, som har en USB Type A utgång. RCA-kabel kan kopplas t.ex. till REAR L och R utgångar. LEFT RIGHT AV-förstärkarens bakpanel med utgångar...
- Page 25 SVENSKA Trådlös förstärkare RCA2AMP Så här kopplar du AMP-mottagaren +24V -nätadpter ingång AMP frontpanel ON - OFF 24V DC Nätsladd 24V-nätadapter AMP bakpanel Högtalarutgångar med banankontakter for vänster och höger kanal LEFT RIGHT...
- Page 26 Trådlös förstärkare RCA2AMP Orange LED-indikator visar status för både RCA-sändare och AMP-mottagare på följande sätt: LED indikator Indikatorn på RCA-sändaren har följende mening: Nätadaptern är inte ansluten Sändaren fungerar Ingen koppling altså sändaren kan inte hitta 2.5 s 2.5 s 2.5 s...
- Page 27 SVENSKA Trådlös förstärkare RCA2AMP Så här kan du stänga av och starta igen AMP-mottagaren LED indikator ON - OFF 24V DC ON - OFF -knappen AMP-mottageren kan stängas av och startas igen med att trycka ON - OFF -knappen tills ljuset blinkar tre gånger. Om du trycker knappen för en längre tid, AMP-mottageren starttar och sluttar på...
- Page 28 Vänligen inte placera AMP-mottagaren på golvet därför att det är inte ett optimal läge för antenna. RCA2AMP audioöverförning har en konstant eftersläpning på 20 ms. Denna eftersläppning gör att högtalarna i praktiken är placerade på ett avstånd på ca 6,9 meter längre från AV-förstärkaren. Du kan märka av detta när du genomför högtalarkonfigurering med din...
- Page 29 SVENSKA Trådlös förstärkare RCA2AMP Felsökning Symptom Möjlig orsak Åtgärd Sändaren eller mottagaren Problem med Kontrollera att går inte igång altså nätadaptern. nätadaptern är LED-ljus lyser inte. ansluten? Både sändares och Sändaren och Kontrollera att sändaren mottagares mottagaren har och mottagaren hör till LED-ljus blinkar.
- Page 30 Använd endast torr trasa vid rengöring och inte vatten eller annan vätska. Produktetiketten sitter på undersidan av produkten. Härmed deklarerar Pebble Audio Oy att den här radiofrekven- sutrustningen överensstämmer med de huvudsakliga kraven och andra relevanta bestämmelser i direktiv 1999/5/EC.
- Page 31 överlåtas, utan är begränsad till den ursprunglige köparen. Pebble Audios hela ansvar och er särskilda rätt till kompensa- tion för brott mot garanti skall vara, för Pebble Audio att välja, att reparera eller ersätta hårdvaran, eller att återbetala det erlagda priset, förutsatt att hårdvaran återlämnas till inköpsstället eller...
- Page 32 Kabelloser Verstärker RCA2AMP Handbuch Erste Schritte für den kabellosen Verstärker RCA2AMP Vielen dank, dass Sie dieses Produkt von Pebble Audio gewählt haben. Inhalt Englisch Finnisch Swedisch 22 Deutsch...
- Page 33 Kabelloser Verstärker RCA2AMP DEUTSCH RCA Sender AMP Empfänger RCA Kabel 24V Netzteil & Netzkabel USB Kabel USB Netzteil Handbuch Erste Schritte RCA2AMP RCA2AMP Wireless Amplifier GETTING STARTED GUIDE ALOITUSOPAS STARTGUIDE HANDBUCH ERSTE SCHRITTE www.pebbleaudio.com...
- Page 34 Kabelloser Verstärker RCA2AMP So wird der RCA Sender angeschlossen Audio Eingänge Eingang für das +5V USB Netzteil Micro-USB Power only USB Kabel Netzteil mit einem USB Type A Ausgang. RCA Kabel kann z.B. an die REAR L und R Ausgänge angeschlossen werden.
- Page 35 Kabelloser Verstärker RCA2AMP DEUTSCH So wird der AMP Empfänger angeschlossen +24V Netzteil Eingang AMP Frontplatte ON - OFF 24V DC Netzkabel 24V Netzteil AMP Rückplatte Lautsprecherausgänge mit Bananenbuchse für linke und rechte Kanal LEFT RIGHT...
- Page 36 Kabelloser Verstärker RCA2AMP Die orange Leuchtdioden auf dem RCA Sender und auf dem AMP Empfänger zeigen den Zustand auf folgende Weise: Leuchtdiode Leuchtdiode des RCA Senders hat folgende Bedeutungen: Kein Netzteil is angechlossen Der Sender funktioniert Keine Verbindung also der Sender findet den 2.5 s...
- Page 37 Kabelloser Verstärker RCA2AMP DEUTSCH So wird der AMP Empfänger ein- und ausgeschaltet Leuchtdiode ON - OFF 24V DC ON - OFF - Taste Wenn die ON-OFF Taste für einige Sekunden gedrückt wird, blinkt die Leuchtdiode dreimal und der Empfänger wird ein- oder ausgeschaltet.
- Page 38 Bitte den AMP Empfäger nicht auf dem Fußboden liegen lassen, weil es nicht optimal für die Antenne ist. RCA2AMP hat eine konstante Verzögerung von 20ms beim Audioübertragung. Wegen dieser Latenzzeit, sind die Lautsprecher etwa 6,9m weiter weg von dem AV Verstärker.
-
Page 39: Fehlersuche
Kabelloser Verstärker RCA2AMP DEUTSCH Fehlersuche Symptom Mögliche Ursache Aktion Der Sender oder der Problem mit Ist das Netzteil Empfänger funktioniert dem Netzteil. angeschlossen? nicht also die Leuchtdiode leuchtet nicht. Kontrollieren Sie dass der Keine Paarbildung Die Leuchtdioden beim Sender und der Empfänger... - Page 40 Reinigen Sie das Produkt nur mit einem trockenen Tuch, Verwenden Sie dazu niemals Wasser oder andere Flüssigkeiten. Das Produktetikett liegt an der Unterseite des Produkts. Hiermit erklärt Pebble Audio Oy, dass dieses Funk-, Periferiegerät den Anforderungen und anderen relevanten Richtlinien der Direktive 1999/5/EC entspricht.
- Page 41 Ermessen entweder die Reparatur oder der Austausch der Hardware oder die Rückerstattung des bezahlten Preises, vorausgesetzt, dass die Hardware an den Kaufort oder solch anderen Ort zurückgebracht wird, der von Pebble Audio bestimmt wird, und zwar zusammen mit einer Kopie der Kaufquittung oder einer datierten aufgeschlüsselten Quittung.
- Page 42 Kabelloser Verstärker RCA2AMP...
- Page 43 Kabelloser Verstärker RCA2AMP DEUTSCH...
