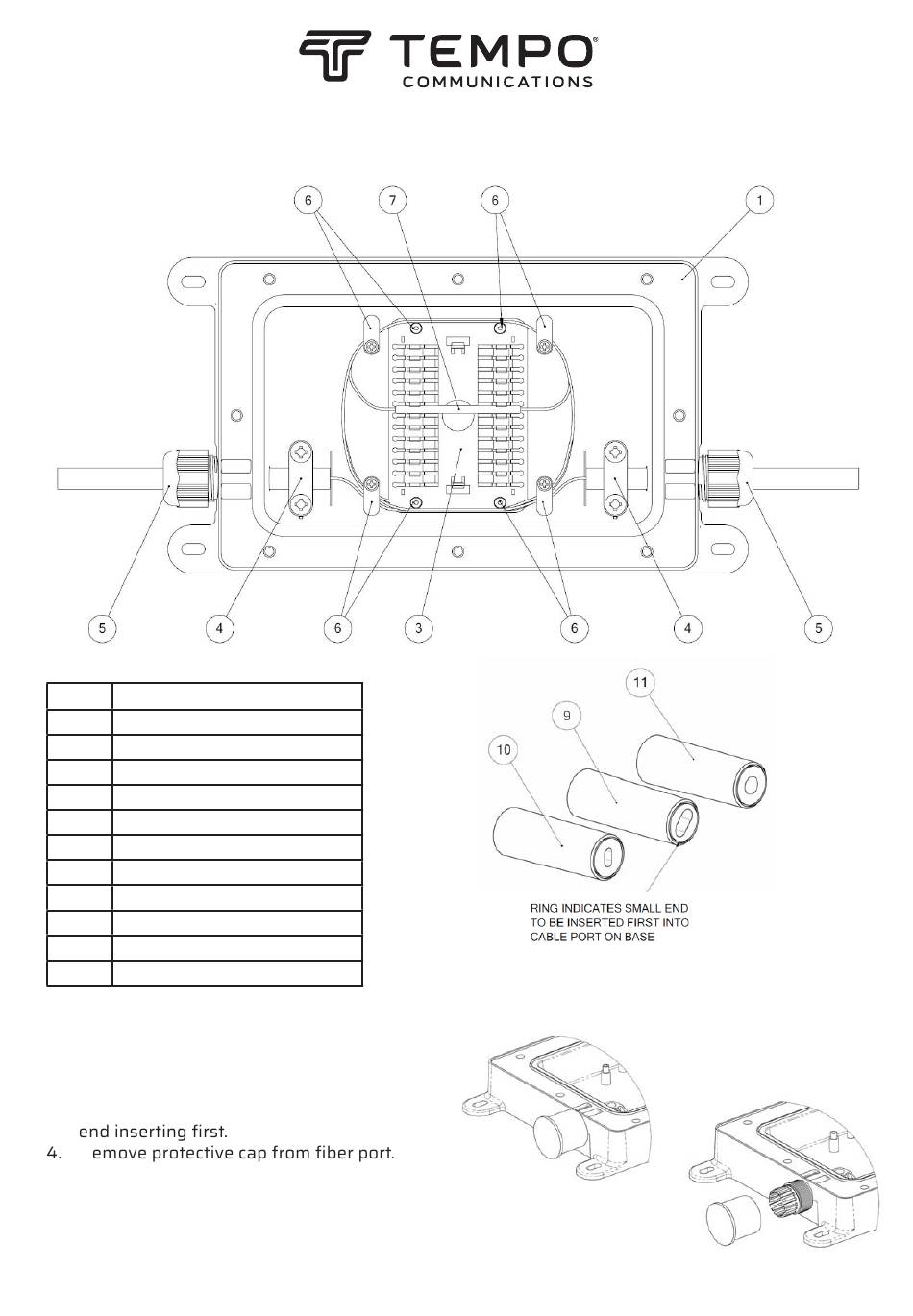

DFR100 ASSEMBLY INSTRUCTIONS
ITEM
DESCRIPTION
1
2
3
SPLICE TRAY
4
CABLE CLAMP
5
CABLE PORT NUT
6
FIBER GUIDE
7
SPLICE PROTECTOR
8
MECHANICAL SPLICE CONNECTOR
9
8.1mm OVAL CABLE GASKET
10
5.4mm OVAL CABLE GASKET
11
Ø 5.1mm CABLE GASKET
1.
Strip 8.1mm cable as shown above. Peel
toner wire back as necessary.
2. Place nut (5) on cable.
3. Insert 8.1mm gasket on cable for small
—
DFR100
BASE
LID
© 2020 Tempo Communications Inc.
09/20
Advertisement
Summary of Contents for Tempo Fitness DFR100
- Page 1 DFR100 ASSEMBLY INSTRUCTIONS ITEM DESCRIPTION BASE SPLICE TRAY CABLE CLAMP CABLE PORT NUT FIBER GUIDE SPLICE PROTECTOR MECHANICAL SPLICE CONNECTOR 8.1mm OVAL CABLE GASKET 5.4mm OVAL CABLE GASKET Ø 5.1mm CABLE GASKET Strip 8.1mm cable as shown above. Peel toner wire back as necessary.
- Page 2 8. Repeat steps 1-7 for other cable. tray two times. Splice the two É guides (6) and position splice pro- tector in tray. 11. Place lid on DFR100 and tighten the screws using the recommend- ed numerical sequence. ¨ if desired.
- Page 3 INSTRUCCIONES DE MONTAJE DEL DFR100 ITEM DESCRIPCIÓN BASE TAPA BANDEJA DE EMPALME SUJETACABLES TUERCA DE PUERTO DE CABLE GUÍA DE FIBRA PROTECTOR DE EMPALME CONECTOR DE EMPALME MECÁNICO EL ANILLO INDICA QUE EL EXTREMO PEQUEÑO SE INSERTARÁ JUNTA DE CABLE OVALADA DE 8.1 mm PRIMERO EN EL PUERTO DEL CABLE EN LA BASE JUNTA DE CABLE OVALADA DE 5.4 mm...
- Page 4 ” muestra. Introduzca el cable en el puerto. 6. Apriete la tuerca con los dedos. Asegúrese de no ap- retar nunca la tuerca sin una junta insertada en el puerto. 7. Sujete el cable con el sujeta cables (4). SECUENCIA DE APRIETE DE TORNILLOS 8.
- Page 5 DFR100 INSTRUCTIONS DE MONTAGE ARTICLE DESCRIPTION BASE COUVERCLE CASSETTE D’ÉPISSURE SERRE-CÂBLE ÉCROU DU PORT DE CÂBLE GUIDE À FIBRE PROTECTEUR D’ÉPISSURE CONNECTEUR D’ÉPISSURE MÉCANIQUE L’ANNEAU INDIQUE LE PETIT EMBOUT JOINT DE CÂBLE OVAL DE 8,1 mm À INSÉRER D’ABORD DANS LE PORT DE CÂBLE SUR LA BASE...
- Page 6 8. Répétez les étapes 1 à 7 pour l’au- tre câble. jusqu’à la coupure en enroulant la protecteur d’épissure dans la cas- sette. 11. Placez le couvercle sur le DFR100 et serrez les vis tel qu’indiqué numériquement. ensemble si vous le voulez. EMPLACEMENT DE L’ÉPISSURE MÉCANIQUE Tempo Europe Ltd.
- Page 7 DFR100 MONTAGEANLEITUNG ARTIKEL BESCHREIBUNG BASIS VERSCHLUSS VERSCHWEISSHASPEL KABELKLEMME KABELANSCHLUSSMUTTER FASERFÜHRUNG SPLEISSSCHUTZ MECHANISCHER SPLEISSANSCHLUSS DER RING ZEIGT AN, DASS DAS 8,1 mm OVALE KABELDURCHFÜHRUNG KLEINE ENDE ZUERST IN DEN 5,4 mm OVALE KABELDURCHFÜHRUNG Ø 5,1 mm KABELDURCHFÜHRUNG 8,1 mm Kabel wie oben gezeigt abisolie- ren.
- Page 8 Fasern. É ž Faserführungen (6) und position- ieren Sie den Spleißschutz in der Schale. 11. Setzen Sie den Verschluss auf den DFR100 und ziehen Sie die Schrauben wie numerisch gezeigt fest. È ž ¨ abel falls gewünscht. Distribution in the UK & Ireland...
