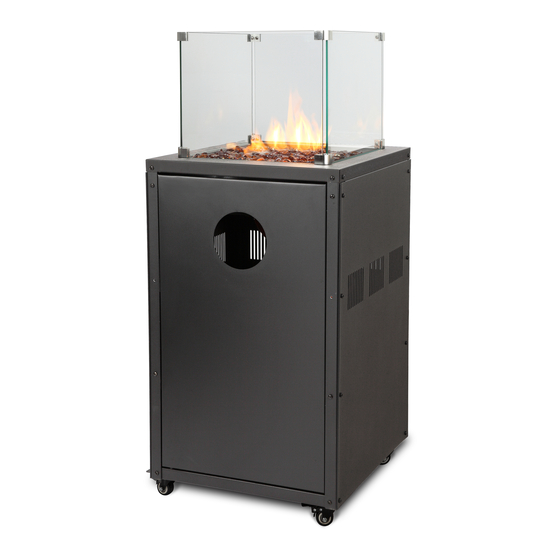

Summary of Contents for Apana BELLAMENTE FUEGO

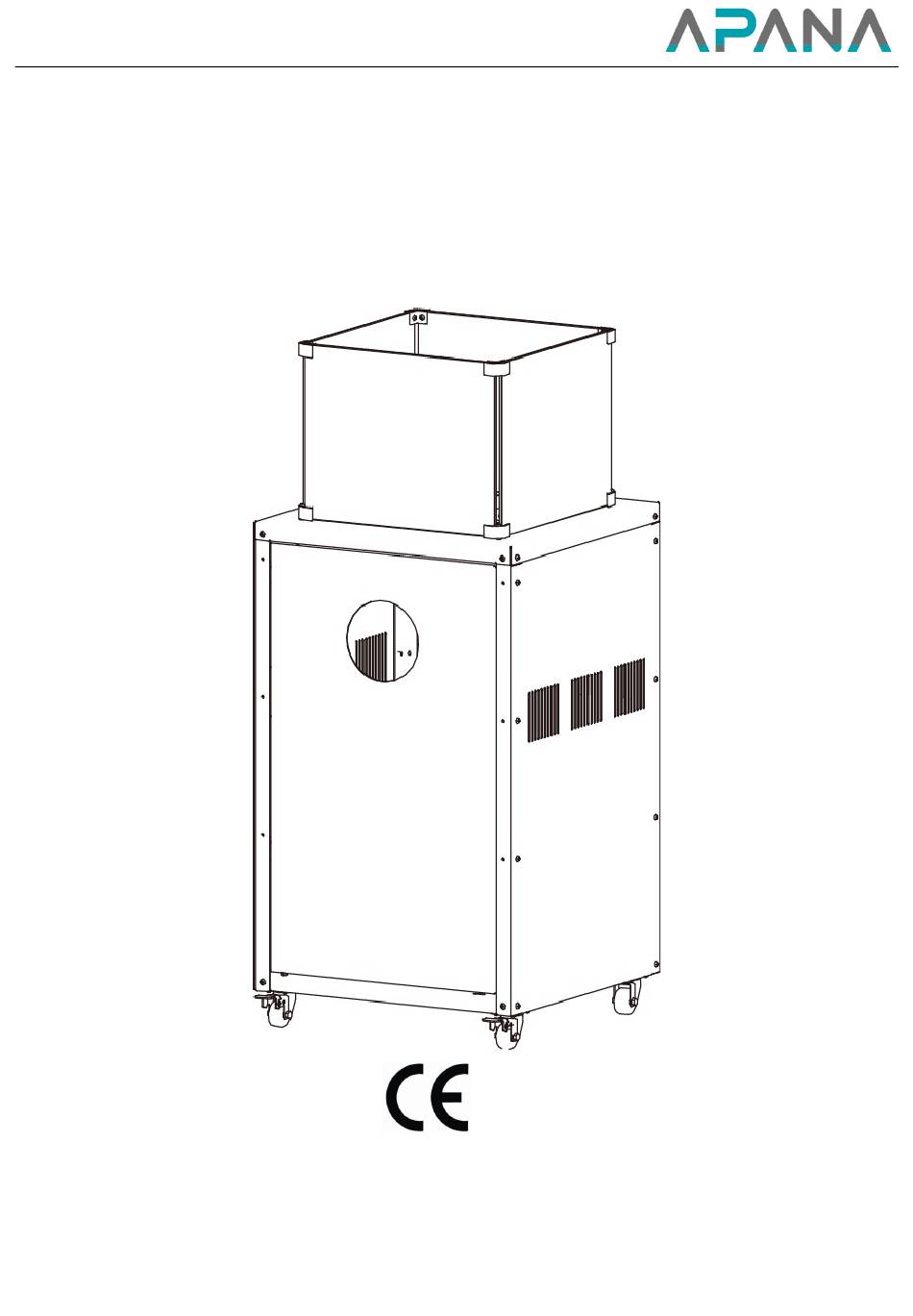

- Page 1 Montageanleitung BELLAMENTE FUEGO 0063-20 Pin No.: 0063CU7826 Model: P1201C...
- Page 2 ACHTUNG: NUR ZUR VERWENDUNG IM FREIEN ODER IN AUSREICHEND BELÜFTETEN RÄUMEN. BITTE BEWAHREN SIE DIE MONTAGEANLEITUNG ZUM SPÄTEREN NACHSEHEN AUF. BITTE LESEN SIE DIE ANWEISUNGEN VOR DER INSTALLATION UND BENUTZUNG SORGFÄLTIG DURCH. Dieses Gerät muss im Freien oder in einem gut belüfteten Raum verwendet werden und sollte nicht in Innenräumen installiert oder verwendet werden.
- Page 3 Teileliste DESCRIPTION Schraube M5x20 Glasplatte Eckverbinder Schraube M5x30 Brenner- und Tankgehäuse Tür Halterung für Tür Halterung mit Gurt für Tür Dämmplatte Model DESCRIPTION P1201C mit Steinen...
- Page 4 Montage Einweisung vor der Montage Erforderlich: Kreuzschraubendreher / Verstellbarer Schraubenschlüssel / Schraubenschlüssel Lecksuchlösung: ein Teil, Reinigungsmittel und drei Teile Wasser Ziehen Sie alle Verbindungen nach Abschluss der Montage fest. Stellen Sie vor dem Zusammenbau sicher, dass das gesamte Verpackungsmaterial und alle Übertragungssicherungen bewegt werden müssen.
- Page 5 GASANFORDERUNGEN Verwenden Sie ausschließlich Propan, Butan oder deren Gemische Der Druckregler und die Schlauchleitung muss die örtlichen Richtlinien erfüllen. Die Installation muss, falls vorhanden, den örtlichen Richtlinien entsprechen, oder ansonsten den Normen zur Lagerung und zum Gebrauch von flüssigen Gasen. ...
- Page 6 DICHTIGKEITSPRÜFUNG BENUTZEN SIE NIEMALS EINE OFFENE FLAMME, UM NACH EINEM LECK ZU SUCHEN! RAUCHEN WÄHREND DER DICHTIGKEITSPRÜFUNG IST VERBOTEN! Die Gasanschlüsse an diesem Gerät werden vor der Auslieferung im Werk auf Dichtheit geprüft. Dieses Gerät muss regelmäßig auf Dichtheit geprüft werden, und eine sofortige Prüfung ist erforderlich, wenn Gasgeruch festgestellt wird.
- Page 7 EINSCHALTEN DER FLAMME Die Zündflamme muss an sein und der Regler auf PILOT stehen. Halten Sie den Knopf leicht gedrückt und drehen Sie Ihn gegen den Uhrzeigersinn bis HIGH. Um die Flamme zu regulieren, drehen Sie nach Bedarf von HIGH bis LOW. ERNEUTES EINSCHALTEN ...
-
Page 8: Wartung
WARTUNG Um jahrelang von der hervorragenden Leistung Ihres Geräts profitieren zu können, sollten Sie die folgenden Wartungsarbeiten regelmäßig durchführen: Halten Sie die Außenflächen sauber. Verwenden Sie zum Reinigen warmes Seifenwasser. Verwenden Sie niemals brennbare oder ätzende Reinigungsmittel. Achten Sie beim Waschen Ihres Geräts darauf, den Bereich um den Brenner und die Zündflammenbaugruppe stets trocken zu halten. -
Page 9: Fehlerbehebung
3B/P(30) 3B/P(50) G30/G31 G30/G31 Gas type Butane Propane Propane Butane/Propane Butane/Propane Pressure(mba 28-30 Heat input 7.5kW Consumption 599g/h 576g/h 576g/h 599g/h 531g/h Importeur: APANA GMBH & CO. KG PESTALOZZI STRASSE 11 91572 BECHHOFEN /GERMANY TEL: 09822 / 992910 MAIL: info@apana.de... - Page 10 INSTRUCTION MANUAL BELLAMENTE FUEGO 0063-20 Pin No.: 0063CU7826 Model: P1201C is with glass stones WARNING: FOR OUTDOOR USE ONLY OR IN AMPLY VENTILATED AREAS PLEASE KEEP THE MANUAL FOR FUTURE REFERENCE!
- Page 11 GAS FIRE PIT SAFETY WARNINGS PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE INSTALLATION AND USE. This appliance must be used outdoors or in a well ventilated area and should not be installed or used indoors. To change the gas cylinder in a well ventilated area away from any inflammation sources such as candle, cigarettes, or other flame producing appliances.
-
Page 12: Part List
PART LIST DESCRIPTION M5X20 screws Glass window Edge protectors M5X30 screws Burner & tank housing assembly Door Bracket A for door Bracket B with belt for door Insulation board Model DESCRIPTION P1201C with glass stones... - Page 13 ASSEMBLY Instruction before assembly Required Tools: Philip Screwdriver / Adjustable Spanners / Wrenches Leak Detection Solution: one part, detergent and three parts water Tighten all connections after completion of assembly. Before assembly, make sure all packing material and any transmit protection must be moved. Small deviations in equipment may occur.
-
Page 14: Gas Requirements
GAS REQUIREMENTS The pressure adjuster should comply with the standard EN16129 and current regulations in the country where it is installed, which may be found at your nearest retailer of gas items. Refer to the technical date. It is strictly prohibited to use adjustable pressure. ... -
Page 15: Leak Testing
LEAK TESTING NEVER USE A NAKED FLAME TO CHECK FOR LEAKS. NEVER LEAK TEST WHILE SMOKING. The gas connections on this appliance are leak tested at the factory prior to shipment. This appliance needs to be periodically checked for leaks and an immediate check is required if the smell of gas is detected. -
Page 16: Important Safety Rules
TO EXTINGUISH Hold knob depressed & turn the knob clockwise to 'OFF' Close the valve of the gas cylinder or the regulator after use. Close the gas bottle and allow this appliance to cool before moving the appliance. Note: Close regulator after use, allow the appliance to cool before moving. - Page 17 SERVICING Please consult your local dealer for servicing this appliance and replacement of its parts. The servicing of the appliance shall be carried out only by authorised personnel. Caution: do not use unauthorized parts or components for this appliance, only use original equipment replacement parts and components.
-
Page 18: Troubleshooting
TROUBLESHOOTING IF THE PROBLEM IS: AND THIS CONDITION EXISTS: THEN DO THIS: Cylinder valve is closed Open valve Blockage in orifice or pilot tube Clean or replace orifice or pilot tube Open gas line and bleed it (pressing Air in the gas line control knob in) for not more than Pilot won’t light 1-2 minutes or until you smell gas... -
Page 19: Technical Data
I 3+(28-30/37) 3P(37) 3B/P(30) 3B/P(50) G30/G31 G30/G31 Gas type Butane Propane Propane Butane/Propane Butane/Propane Pressure(mba 28-30 Heat input 7.5kW Consumption 599g/h 576g/h 576g/h 599g/h 531g/h Importeur: APANA GmbH & Co. KG Pestalozzistr. 11 91572 Bechhofen Phone: +49 9822/992910 Mail: info@apana.de...
