NOTICE - INSTRUCTIONS - INSTRUCCIONES - AVVISO - BEKANNTMACHUNG
1 - La télécommande est prévue pour fonctionner avec
la référence 7655 (non fournie). Ne connecter pas de
boucle supérieure à 5m. Utilisez le cas échant la
référence 7527 ampli RGB pour prolonger le signal
RGB
2 - Données techniques
Dimensions 120x52x20mm
Alimentation AAA *2pcs
Matériaux ABS
Dimensions 85x45x23mm
Tension d'alimentation DC12V ~ 24V
Mode de contrôle RGB 3 canaux / 4 canaux
Puissance par canal 6A
Distance de contrôle 30m
Nombre de programmes 9

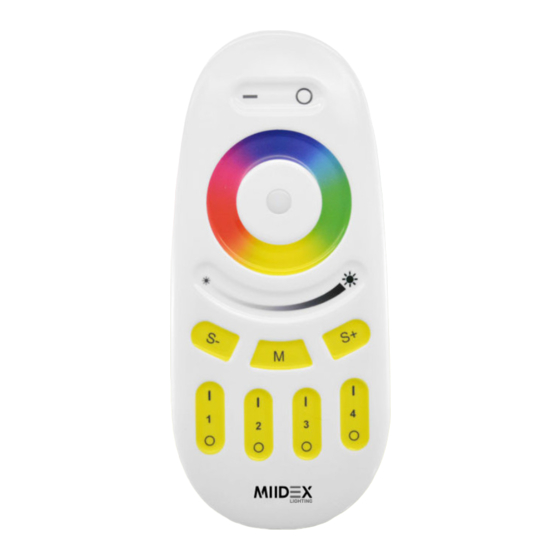

3 - Fonctions
- Maintenez appuyer sur « marche » pendant 2
secondes pour avoir l'éclairage blanc
- Règlez la couleur souhaitée en glissant votre
doigt sur l'anneau sensitif
- Règlez la luminosité en glissant votre doigt sur
l'arc sensitif
- Pour contrôler l'ensemble des 4 zones, appuyez
d'abord sur « Tout Allumer »
La télécommande fonctionne avec des piles AAA/LR03 (piles non fournies)
4 - Programmes
- Appuyez sur la touche « M » pour choisir le
programme :
Programme 1 : rouge, vert, bleu et blanc
Programme 2 : rouge, vert, bleu, blanc, jaune, violet
Progamme 3 : DISCO clignotement aléatoire des
couleurs
/ This product is guaranteed against any manufacturing defect for a period of 2 years. / Este producto está garantizado contra cualquier defecto de fabricación por un período de 2 años.
/ Questo prodotto è garantito contro qualsiasi difetto di fabbricazione per un periodo di 2 anni. / Dieses Produkt wird für einen Zeitraum von 2 Jahren gegen Herstellungsfehler garantiert.
Ref : 7655-7649
Programme 4 : rouge clignote trois fois et varie de 0 à 100%
Programme 5 : vert clignote trois fois et varie de 0 à 100%
Programme 6 : bleu clignote trois fois et varie de 0 à 100%
Programme 7 : changement aléatoire des couleurs avec
clignotement groupé
Programme 8 : enchainement fondu des couleurs
Programme 9 : blanc clignote
ATTENTION :
- Le produit s'utilise en kit (télécommande et contrôleur).
L'utilisateur peut reprogrammer librement selon ses besoins. Une
seule télécommande peut contrôler d'innombrables contrôleurs,
mais un contrôleur ne peut être contrôlée que par quatre
télécommandes maximum.
- Associer d'une télécommande à un bandeau :
Choisissez un canal de 1 à 4.
Débrancher électriquement le bandeau que vous voulez associer.
Rebrancher le bandeau et avant trois secondes maintenez appuyé
le bouton « on» de la zone choisie. Quand l'association est
correcte, le bandeau clignotera trois fois.
- Dissocier un bandeau à une Zone:
Vérifier sur la télécommande quelle zone est associée à la
télécommande.
Débrancher électriquement le bandeau.
Rebrancher le bandeau et avant 3 secondes, maintenez appuyé
le bouton « on » de la zone correspondante.
Quand la dissociation est correcte, le bandeau clignote
rapidement 6 fois.
Commande multiple :
Vous pouvez associer plusieurs appareils selon une
combinaison que vous choisissez. Un exemple est
reproduit dans le schéma ci-dessous.
Ce produit est garanti contre tout défaut de fabrication pendant une durée de 2 ans.
5 - Branchements

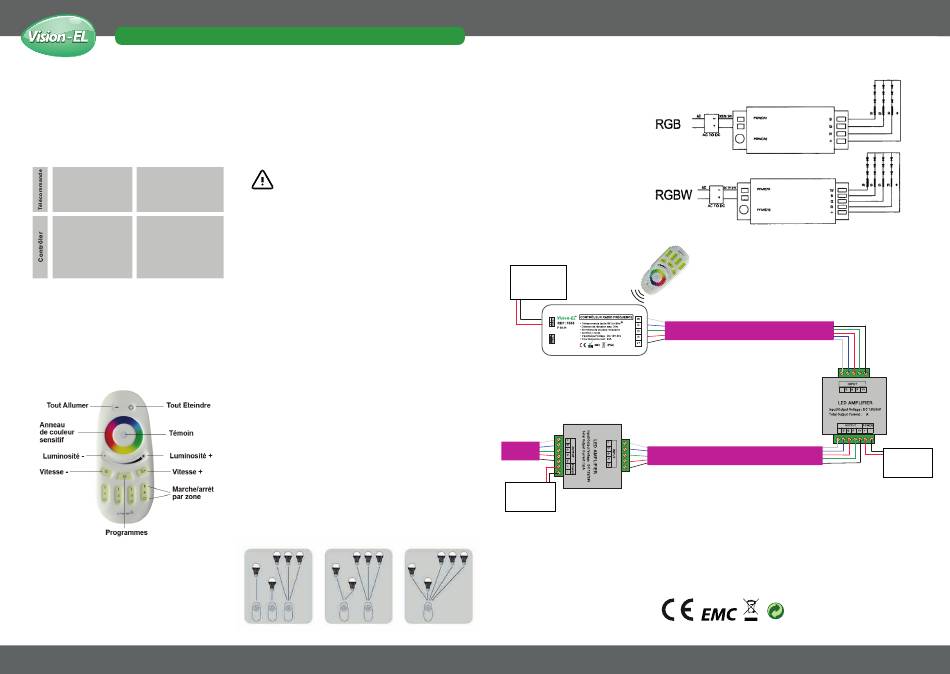

Exemple schéma de montage bandeaux RGB + W dans une zone
ALIMENTATION
RUBAN LED RGB + W 5m
5M DE RUBAN LED RGB
ALIMENTATION
Recommandations :
1 - Vérifier que la tension d'alimentation est conforme : (DC12/24V Alimentation spéciale LED)
2 - Ne pas connecter les fils sous tension.
3 - Installation des piles : vérifier le sens comme indiqué sur la télécommande.
