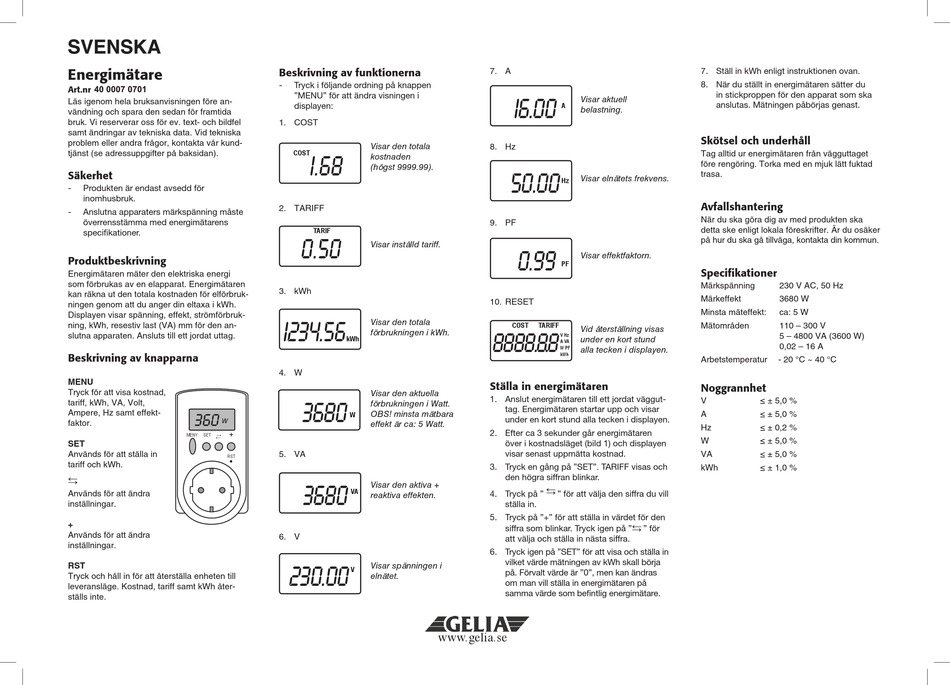

Gelia 4000070701 Manual

Energimätare
Art.nr 18-2027/36-2897, modell EMT707CTL
Läs igenom hela bruksanvisningen före an-
vändning och spara den sedan för framtida
bruk. Vi reserverar oss för ev. text- och bildfel
samt ändringar av tekniska data. Vid tekniska
problem eller andra frågor, kontakta vår kund-
tjänst (se adressuppgifter på baksidan).
Säkerhet
- Produkten är endast avsedd för
inomhusbruk.
- Anslutna apparaters märkspänning måste
överrensstämma med energimätarens
specifikationer.
Produktbeskrivning
Energimätaren mäter den elektriska energi
som förbrukas av en elapparat. Energimätaren
kan räkna ut den totala kostnaden för elförbruk-
ningen genom att du anger din eltaxa i kWh.
Displayen visar spänning, effekt, strömförbruk-
ning, kWh, resestiv last (VA) mm för den an-
slutna apparaten. Ansluts till ett jordat uttag.
Beskrivning av knapparna
MENU
Tryck för att visa kostnad,
tariff, kWh, VA, Volt,
Ampere, Hz samt effekt-
360
W
faktor.
+
MENY SET
→
←
SET
Används för att ställa in
RST
tariff och kWh.
← →
Används för att ändra
inställningar.
+
Används för att ändra
inställningar.
RST
Tryck och håll in för att återställa enheten till
leveransläge. Kostnad, tariff samt kWh åter-
ställs inte.
SVERIGE • KUNDTJÄNST tel: 0247/445 00, Fax: 0247/445 09, e-post: kundtjanst@clasohlson.se, internet: www.clasohlson.se
SVENSKA
Beskrivning av funktionerna
- Tryck i följande ordning på knappen
"MENU" för att ändra visningen i
displayen:
1. COST
Visar den totala
COST
I.68 kostnaden
(högst 9999.99).
2. TARIFF
TARIF
0.50
Visar inställd tariff.
3. kWh
I234.56 Visar den totala
förbrukningen i kWh.
kWh
4. W
Visar den aktuella
3680 förbrukningen i Watt.
OBS! minsta mätbara
W
effekt är ca: 5 Watt.
5. VA
Visar den aktiva +
3680
VA
reaktiva effekten.
6. V
Visar spänningen i
230.00
V
elnätet.
www.gelia.se
7. A
I6.00 Visar aktuell
A
belastning.
8. Hz
50.00
Visar elnätets frekvens.
Hz
9. PF
0.99
Visar effektfaktorn.
PF
10. RESET
COST TARIFF
Vid återställning visas
8888. 8 . 8
V Hz
under en kort stund
A VA
W PF
alla tecken i displayen.
kWh
Ställa in energimätaren
1. Anslut energimätaren till ett jordat väggut-
tag. Energimätaren startar upp och visar
under en kort stund alla tecken i displayen.
2. Efter ca 3 sekunder går energimätaren
över i kostnadsläget (bild 1) och displayen
visar senast uppmätta kostnad.
3. Tryck en gång på "SET". TARIFF visas och
den högra siffran blinkar.
← →
4. Tryck på " " för att välja den siffra du vill
ställa in.
5. Tryck på "+" för att ställa in värdet för den
← →
siffra som blinkar. Tryck igen på " " för
att välja och ställa in nästa siffra.
6. Tryck igen på "SET" för att visa och ställa in
vilket värde mätningen av kWh skall börja
på. Förvalt värde är "0", men kan ändras
om man vill ställa in energimätaren på
samma värde som befintlig energimätare.
7. Ställ in kWh enligt instruktionen ovan.
8. När du ställt in energimätaren sätter du
in stickproppen för den apparat som ska
anslutas. Mätningen påbörjas genast.
Skötsel och underhåll
Tag alltid ur energimätaren från vägguttaget
före rengöring. Torka med en mjuk lätt fuktad
trasa.
Avfallshantering
När du ska göra dig av med produkten ska
detta ske enligt lokala föreskrifter. Är du osäker
på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Märkspänning 230 V AC, 50 Hz
Märkeffekt 3680 W
Minsta mäteffekt: ca: 5 W
Mätområden 110 – 300 V
5 – 4800 VA (3600 W)
0,02 – 16 A
Arbetstemperatur - 20 °C ~ 40 °C
Noggrannhet
V ≤ ± 5,0 %
A ≤ ± 5,0 %
Hz ≤ ± 0,2 %
W ≤ ± 5,0 %
VA ≤ ± 5,0 %
kWh ≤ ± 1,0 %
