Helvex TH-061 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Instalación para Lavabo con Rebosadero / Installation in a Washbasin with Overflow
Desarme la contra desagüe como se
1
indica en la figura. / Disassemble the
drain as shown in the figure.
tapón elevador
lift cap
contra
drain
cuello contra
drain neck
base contra
drain base
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
Herramienta Requerida / Required Tools
llave inglesa
wrench
Opción para lavabo
basin option.
Coloque el empaque e inserte la contra
2
en el lavabo. Por la parte posterior
inserte el empaque, la rondana y
enrosque el cuello contra.
protector
gasket and insert the drain in the sink. At
protector
the back insert the gasket, the washer
and screw the neck against.
empaque
gasket
empaque cónico
conical gasket
rondana
washer
tuerca
nut
Espesor mínimo de sujeción: 1,0 cm. /
holding thickness: 0,39 in.
Espesor máximo de sujeción: 3,0 cm. /
clamping thickness: 1,1 in.
Refacciones Originales:
Original Spare Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
to the product in any finish.
expuesto. / Exposed Opción para lavabo
option.
/ Place the
contra
drain
cuello contra
drain neck
Minimum Espesor mínimo de sujeción: 1,0 cm. /
holding thickness: 0,39 in.
Maximum Espesor máximo de sujeción: 6,0 cm. /
clamping thickness: 2,3 in.

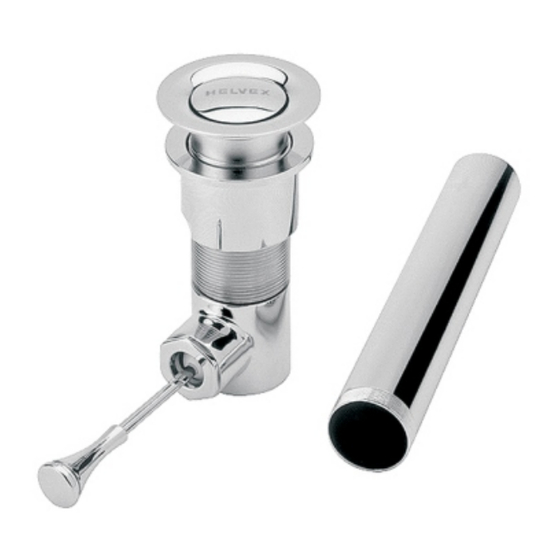

1-02-1254-2
TH-061
Contra con Desagüe Automático para
Lavabo Expuesto sin Rebosadero /
Automatic Drain Counter for Exposed
Basin Without Overflow
01 800 890 0594
01 (55) 53 33 94 00
53 33 94 21
Ext. 5068, 5815 y 5913
teflón
plumber
tape
oculto. / Hidden basin
Coloque el empaque e inserte la contra
3
en el lavabo. Por la parte posterior
inserte el empaque, la rondana y
enrosque la tuerca. / Place the gasket
and insert the drain in the sink. At the
back insert the gasket, the washer and
screw the nut.
contra
drain
empaque
gasket
empaque cónico
conical gasket
rondana
washer
tuerca
nut
Minimum
Maximum
