Jamara COOL RUNNING 081458 Instruction

No. 081458
IT - Istruzioni
GB - Instruction
IT - Informazioni generali
Jamara e. K. non e´responsabile per danni, sostenute al prodotto
stesso o attraverso questo, dovuti ad una gestione non corretta del
articolo. Solo il cliente si assume la piena responsabilità per la manu-
tenzione e l´utilizzo corretto dello stesso; questo include il montaggio,
la ricarica, l´utilizzo, fino alla scelta della aerea di applicazione. Si
prega di notare e rispettare le istruzioni d´uso, questi contengono in-
formazioni e avvertimenti molto importanti
IT - Dichiarazione di conformità
Con la presente JAMARA e.K. dichiara che i prodotti „Rego-
latore Brushless CR B 60S, No. 081458" sono conformi alle
Direttive 2014/30/UE e 2011/65/UE.
Il testo integrale della dichiarazione di conformità UE è dispo-
nibile al seguente indirizzo Internet:
www.jamara-shop.com/Conformity
IT -
Prima di avviare il modello, leggere attentamente
tutte le istruzioni per l'uso.
Attenzione! Leggere completamente le
avvertenze / istruzioni di sicurezza, questi sono
per la vostra sicurezza può prevenire incidenti /
infortuni.
IT - Dati tecnici:
Amperaggio max. 60 A
Mass. prestazione 380 A
Resistenza 0,0007 Ohm
Uso Auto o Trucks scala 1:10
Pacco batterie 2 - 3 LiPo celle
Tensione BEC 6,0 V
Carico BEC 1,5 A
Tipo motori Brushless senza sensori
Sicurezza Surriscaldamento temperatura,
Spegnimento sottotensione batteria,
controllo impulso entrata
Misure 40 x 30 x 38 mm
Peso 85,8 g
Programmabile 10 passi (Freno, Sottocarica, Start, ecc)
Scheda di programmazione necessaria
081459
IT - Attenzione:
Per il regolatore è previsto l´uso di batterie al litio. Eventualmente può
essere usato anche con celle NiMh o NiCd, pero secondo il motore
usato possano presentarsi cali ti tensione. Possano essere usato bat-
terie al litio con un massimo di 3 celle con una tensione nominale di
11,1V o celle al nickel con massimo 9 celle e una tensione nominale
di 10,8V. Secondo il motore e la batteria usata, deve essere scelta
un rapporto di trasmissione adeguato. Danni causati da trasmissioni
errate, sopra o sottotensione o cambiamenti sul regolatore non sono
coperti dalla garanzia!

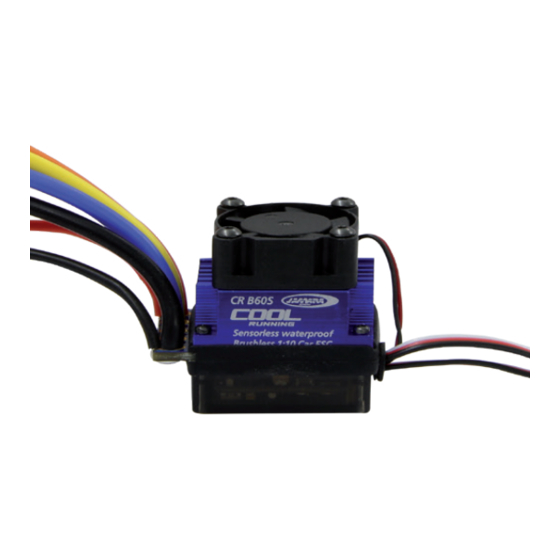

Regolatore
Brushless CR B 60S
GB - General information
JAMARA e.K. is not liable for any damage caused to the product itself
or through this, provided this is due to improper operation or hand-
ling errors. The Customer alone bears the full responsibility for the
proper use and handling, including without limitation, the assembly,
the charging process, the use and choice of the operation area. Plea-
se refer to the operating and user instructions, it contains important
information and warnings.
GB - Technical data:
Max. Current
Burst Current
Internal Resistance
For Use With
Battery packs
BEC Voltage
BEC Current
Motor Types
Protective Circuits
Size
Weight
Programmable
GB - Note:
The controller is designed for use with Lithium Battery's. It can also
be used with NiCd or NiMh cells, if you do so you have to expect
voltage cutouts according to the used motor. It can be Lithium Batte-
ry's with max. 3 Cells Rated Voltage 11.1 V or nickel cells with max.
9-cell 10.8V nominal voltage. Depending on the motor and battery
you have to choose a reasonable gear ratio. Damage due to incorrect
gear ratio, over voltage or modifications to the controller itself is not
covered by the warranty!
GB - Certificate of Conformity
Hereby JAMARA e.K. declares that the product „Regolatore
Brushless CR B 60S, No. 081458" complies with Directive
2014/30/EU and 2011/65/EU.
The full text of the EU Declaration of Conformity is available at
the following Internet address:
www.jamara-shop.com/Conformity
GB - Read the complete instructions and security
instructions carefully before using the model.
Caution! Please fully and carefully read
warnings/ safety instructions. These
are for our own security and can avoid
accidents/injuries.
60 A
380 A
0,0007 Ohm
Cars / Trucks scale 1:10
2-3 LiPo cells
6,0 V
1,5 A
Sensorless Brushless motors
Temperature
cut-off, Low voltage
cut-off and input signal
40 x 30 x 38 mm
85,8 g
10 Programming steps
(Break, Low Voltage,
Start Mode etc.)
Programming card required
081459
01/21
