Ranger S  Installation and troubleshooting
SRC IRRIGATION CONTROLLERS

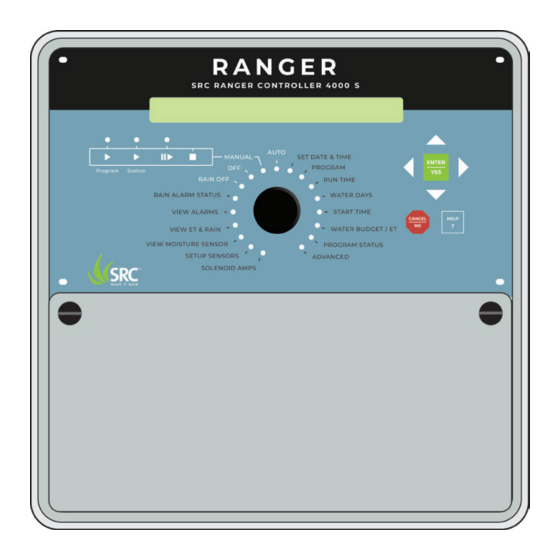

RANGER 4000 S
INSTALLATION & TROUBLESHOOTING MANUAL
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RANGER 4000 S and is the answer not in the manual?

Questions and answers

Summary of Contents for SRC RANGER 4000 S

  • Page 1 Ranger S  Installation and troubleshooting SRC IRRIGATION CONTROLLERS RANGER 4000 S INSTALLATION & TROUBLESHOOTING MANUAL...
  • Page 2 Ranger S  Installation and troubleshooting Copyright October 2018. All rights reserved. No part of this publication may  be reproduced, stored in a retrieval system, or transmitted in any form or  by any means electronic, mechanical, photocopying, recording or  otherwise without the prior permission of the publisher. 450-230-0023/B...

  • Page 3: Table Of Contents

    Ranger S  Installation and troubleshooting Chapter 1: Introducing RKS+ .................... 3 The Controller  ..................3 Irrigation Features  ..................3 Chapter 2: System Installation .................... 5 Mounting the Controller  ................. 5 Connecting the Controller  ................6 Grounding the Controller  ................. 6 Connecting Sensors ..................7 Connecting an ET Device  ................. 7 Using a Connected Device (Weather Station)  ..........8 Configuring ET Input ................. 9 Checking the Current Aggregated ET and Rain  ..........15 Reading current aggregated ET and Rain figures ........15 Connecting a Rain Sensor ................17 Configuring for a Rain Sensor  ..............19 Setting Hourly Maximum Rain and Rain Alarm Level ........
  • Page 4 Ranger S  Installation and troubleshooting Connecting and configuring a moisture sensor ........37 Assigning an ID to a soil moisture sensor  ..........37 Configuring a soil moisture sensor  ............39 Chapter 3: System activation .................... 43 Station license  ..................43 Moisture license  ..................45 Chapter 4: Troubleshooting from the Controller.............. 47 Testing Stations  ..................... 47 Enabling current readings ............... 47 Running the "Electrical Test"  ..............49 Special current readings from the station test ........51 Running the "Water Test" ................51 Running the test program ............... 51 Testing Programs ................... 53...

  • Page 5: The Controller

    Ranger S  Installation and troubleshooting Chapter 1: Introducing Ranger 4000 S The Ranger 4000 S is a microprocessor based irrigation control system. A  central controller and up to 100 field stations comprise a complete system.  In addition the controller will accept input from several external sensors in  order to adjust its irrigation to the local weather conditions. The Controller The heart of a Ranger 4000 S based system is the controller. This is a  microprocessor controlled device that stores your irrigation programs and  Ranger 4000 S individual stations in the field when to activate their  valve(s). Irrigation Features Here are the main features that the Ranger 4000 S utilizes to help you  automate your irrigation: • Controls up to 100 solenoids attached to valves or relays via the  built‐in connection board and three expansion boards. • Provides ET corrected irrigation for optimal adjusted water  consumption. • Measures water flow and raises alarms or halts irrigation on  unexpected flow. • Allows for 10 independent irrigation programs. In addition there is  a fixed test program that activates all 100 stations in turn. • A program can activate up to 100 stations in named order. • Each station can run for up to 17:59:50 (In fact, you can boost this  even further by increasing the "water budget". • Each program can activate a one or more booster pumps in addition  to the stations. • Master valves and booster pumps will be activated in parallel in all ...
  • Page 6 Ranger S  Installation and troubleshooting connection and expansion boards. • All programs have 12 start times per day. • All programs can run simultaneously (to capacity of the transformer  anc connection board). • You configure each program to run on any selection of days in a 14  day period, or on odd/even dates. • You can activate one or more valves or programs manually while  one or more programs are running, up to a total of 12  simultaneously running valves. • A master valve can be selected that will open when any program or  station is run.You typically assign master valve status to the valve  controlling access to municipal water or pumping station. • Up to 10 moisture sensors that can monitor soil moisture and adjust  irrigation accordingly.

  • Page 7: Chapter 2: System Installation

    Ranger S  Installation and troubleshooting Chapter 2: System Installation Mounting the Controller Though the Ranger 4000 S is designed to resist both rain and direct sun  light, you should place it in a friendlier environment if possible. Installing  the Ranger 4000 S inside a utility room or a shed is the perfect solution, but  if this is not possible, try to place it somewhere dry and out of sight. Furthermore, make sure that you place the controller in a location that  meets these requirements: • The controller must have access to 230 VAC. • You must be able to connect all cables to the controller at the  location. To minimize electromagnetic interference, make sure that the controller is  placed at least 4,5 m away from any high‐draw motors like air conditioners,  refrigerators, pool pumps etc. Use a pen to put marks on the wall through the hole in the back of  the controller cabinet. If you're placing the controller on a concrete wall, take down the  controller, drill out the hole, put in the wall anchor, and put back the  controller on the wall. Fasten the screw in the wall through the holes in the back of the  controller cabinet. Now the controller should be mounted firmly on the wall. After mounting  the controller, it's time to connect the power and connect boards ‐ follow  the instructions in the next section to do this.

  • Page 8: Connecting The Controller

    Ranger S  Installation and troubleshooting Connecting the Controller Grounding the Controller To secure your Ranger 4000 S against lightning, you must ensure that the  controller is grounded through a ground rod connected to the ground lugs. Warning You will void the warranty by not grounding your Ranger 4000  S properly.
  • Page 9 Ranger S  Installation and troubleshooting The power distributor Controller 24VAC to controller 24VAC in 24VAC out 24VAC out Power switch The power distributor delivers 24VAC to the controller and to various AUX  connections. It also has a power switch.

  • Page 10: Connecting Sensors

    Ranger S  Installation and troubleshooting Connecting the conventional field wires Connecting Sensors The Ranger 4000 S takes input from different sensor types: ET devices, rain  sensors, flow sensors and regular auxiliary alarms. This sections shows you  how to connect these sensors to the controller. Connecting an ET Device The Ranger 4000 S supports ET in two ways: 1. "ET Enabled" mode in which the controller just lets an external device  tell it when to irrigate and when to stay passive. In this mode the controller  supports two ET devices: WR‐7 and WR100i. To make the controller receive  instructions from an ET device, connect the "ET enable A" from the device  to the green terminals labeled "ET." 2. "ET Pulses" mode where you connect a weather station that  continuously tells the controller how much water is evaporating.  Combined with the input from a rain sensor the controller will then on its  own figure out how much to irrigate. Running in this mode you still just  connect the weather station to the ET terminals.

  • Page 11: Using A Connected Device (Weather Station)

    Ranger S  Installation and troubleshooting M202 M203 M204 M205 Important! Be aware of the polarity when you connect devices  to the Ranger 4000 S: Connect plus to plus and minus to minus  or you won't see the expected behavior from the connected  devices. Using a Connected Device (Weather Station) Connecting an ET device on‐site gives you the most accurate adjustments  as the ET device will monitor the exact weather condition right where  irrigation will take place.

  • Page 12: Configuring Et Input

    Ranger S  Installation and troubleshooting Important! If for some reason your weather stations fails and  does not provide any input for the Ranger 4000 S the controller  will fall back on historical ET data and use these instead. The  same goes in case of a power failure ‐ the controller will use the  historical data for the part of today that lies before the power  failure, and then use real‐time ET data from when it is powered  up again.  Bottom line: you should always enter a set of historical ET data  Configuring ET Input 1 Before moving on, make sure you have connected the ET device.  Turn the dial to  ADVANCED Now the display looks like this:...
  • Page 13 Ranger S  Installation and troubleshooting 3. Intelliset ENTER Use the item selectors to select  and push the  button. Now you'll see the following screen: 6. Device Setup Select  . Now the display will look like this: Select  1. ET Input Method . Now the display will look like this: Local Weather Station Use the item selectors to select  and push  the  ENTER button. Select  3. ET Base Setup from the menu and push the  ENTER button. Now you'll see the following screen:...
  • Page 14 Ranger S  Installation and troubleshooting Note: See the Ranger 4000 S 100 User Manual for more  information about Base ET. For each program, use the item selectors to determine how many  mm of water the program will provide when running at a 100%  water budget. The controller needs this in order to re‐calculate run  times based on ET corrections. Push the  ENTER button to save the value. Push the CANCEL button once to return to the main Intelliset™ menu. 10 Use the item selectors to select  2. ET Limits (Min and Max) and  ENTER push the  button. Now you'll see the following screen: 11 Now use the item selectors to determine the two values and push  ENTER to save your settings:  • Minimum ET:  The ET figure must exceed this value in order for the  controller to irrigate at all. • Maximum ET:  If the ET balance for a program exceeds this value, the  program will only irrigate to that limit, and the remaining water will  be added to the ET figure for the following day.
  • Page 15 Ranger S  Installation and troubleshooting 12 Turn the dial to SETUP SENSORS: Now the display looks like this: 1. ET ENTER 13 Use the item selectors to select  and push the  button. Now the display looks like this: 14 Now you can choose between four settings:...
  • Page 16 Ranger S  Installation and troubleshooting ET device (Pulses) Select this if you use a connected ET device that provides dynamic ET data  for the controller (ET 300‐w) ET enabled (N/O or N/C) If your ET device simply tells the controller whether to irrigate or not, you  need to tell the controller if the input is normally open (N/O) or normally  closed (N/C). Whenever the device is then in the opposite mode, the  controller will hold its irrigation.  Disabled Don't use the ET input. Use the item selectors to locate the setting you want and if you chose  anything but ET device (Pulses), push the ENTER button to save your selection  and the SENSORS button to exit sensor configuration. If you chose ET device (Pulses), you need to tell the controller how many  mmmm to the current ET figure per pulse it receives ‐ please proceed to  the next step (default setting is 0,25 mm.) 15 Turn the dial to ADVANCED...
  • Page 17 Ranger S  Installation and troubleshooting Now the display looks like this: 3. Intelliset ENTER 16 Use the item selectors to select  and push the  button. Now you'll see the following screen: 6. Device Setup. 17 Select   Now the display will look like this: 18 Select 2. ET and Rain Inch/Pulse Settings.  Now you'll see  something like this: 19 Use the item selectors to set your values and push the  ENTER button  to save your settings.

  • Page 18: Checking The Current Aggregated Et And Rain

    Ranger S  Installation and troubleshooting Checking the Current Aggregated ET and Rain Every now and then you might want to check out how much rain has fallen  or how much water has evaporated ‐ the Ranger 4000 S has a screen that  shows you the accumulated values in real time: Reading current aggregated ET and Rain figures 1 Turn the dial to  ADVANCED Now the display looks like this: 3. Intelliset ENTER Use the item selectors to select  and push the  button. Now you'll see the following screen:...
  • Page 19 Ranger S  Installation and troubleshooting Select  1. Current Accumulated ET and Rain from the menu and  push the  ENTER button. Now you'll see the following screen: These figures will be reset at midnight when they'll be used to calculate  tomorrow's ET budget. Note: If you use a custom irrigation period, this happens at the  start of your irrigation period, which might not be midnight.  See more in the Ranger 4000 User Manual. Tip:If you are running in AUTO mode and want to check the  current accumulated values, you can simply push the WATER  BUDGET button and you'll skip right to the above display. You  exit back by pushing the WATER BUDGET button again. This way you don't have to exit AUTO mode to check the values. Note: To make sure that the ET device works properly, you have  to wait for the device to return pulses. This will typically happen  the next day.

  • Page 20: Connecting A Rain Sensor

    Ranger S  Installation and troubleshooting Connecting a Rain Sensor You can connect a rain sensor (pulse or switch) to the Ranger 4000 S via the  grey terminals labeled "Rain": M202 M203 M204 M205 Important! Be aware of the polarity when you connect devices  to the Ranger 4000 S: Connect plus to plus and minus to minus  or you won't see the expected behavior from the connected  devices. The Ranger 4000 S can accept input from an external rain sensor or a  tipping rain bucket, and react in three ways: • Simply stop irrigating if it rains at all (works with sensors and tipping  rain bucket.) • Stop irrigating if the rain level exceeds a certain threshold (works  with sensors and tipping rain bucket.) • Adjust irrigation based on the amount of rain (only works with a  ripping rain bucket.)

  • Page 21: Configuring For A Rain Sensor

    Ranger S  Installation and troubleshooting Note: In a master/slave setup you do not need a rain sensor  connected to all slaves ‐ the master can simply send out alarms  to all slaves instead. The following procedure walks you through configuring the controller for  rain sensor input ‐ it is identical to parts of the procedure for ET. Configuring for a Rain Sensor 1 Before moving on, make sure you have connected the rain sensor.  For more information refer to the separate Installation and  Troubleshooting manual. Turn the dial to  SETUP SENSORS Now the display looks like this:...
  • Page 22 Ranger S  Installation and troubleshooting Use the item selectors to select 2. Rain and push the  ENTER button. Now the display looks like this: Now you can choose between three settings: Rain gauge (Pulses) If your rain sensor provides dynamic data in the sense that it sends a pulse  for each unit of rain it detects, select  Pulses Rain contact (N/O or N/C) If your rain sensor simply tells the controller whether to irrigate or not (if  it's raining or not), you need to tell the controller if the input is normally  open or closed. Whenever the device is in the opposite mode, the  controller will not irrigate. Disabled Don't use the Rain input. Use the item selectors to locate the setting you want and if you chose  anything but  Rain gauge (Pulses) , push the  ENTER button to save your  selection and the  SENSORS button to exit sensor configuration.
  • Page 23 Ranger S  Installation and troubleshooting If you do chose  Rain gauge (Pulses) , you need to tell the controller how  many mm of rain each pulse corresponds, so please continue to the next  step. Important! If you want to receive remote rain data from an ET  server, you must disable your local rain sensors. Turn the dial to  ADVANCED Now the display looks like this: 3. Intelliset ENTER Use the item selectors to select  and push the  button. Now you'll see the following screen:...
  • Page 24 Ranger S  Installation and troubleshooting Select  6. Device Setup . Now the display will look like this: 2. ET/Rain Setup 2. ET and Rain Inch/Pulse Select  and then  settings.  Now you'll see something like this: Use the item selectors to set your values and push the  ENTER button  to save your settings.

  • Page 25: Setting Hourly Maximum Rain And Rain Alarm Level

    Ranger S  Installation and troubleshooting Setting Hourly Maximum Rain and Rain Alarm  Level The Ranger 4000 S allows for two precautions when you experience rain: You can set a threshold value for how much it should rain before the rain  alarm will be activated. Here is how this calculation is done: • Based on historical ET data for the area, the controller knows how  much water is evaporating per day during the current season. • The Ranger 4000 S assumes that 75% of the daily ET is evaporating  between 8 and 20, and the remaining 25% between 20 and 8. • When the amount of rain exceeds the rain alarm level you define,  the rain alarm is activated. • Now, based on the historical ET data the controller will calculate  how much rain will evaporate, and mapping this number against the  known amount of fallen rain, the controller will intelligently know  when it is safe to turn off the rain alarm (i.e. when enough rain has  evaporated that we are below your defined alarm level.) • The soil holding value is also a parameter: since you can never  benefit from more rain than the soil is capable of holding, the rain  alarm will not stay on forever after a few days of intensive rain. Note: If you have not provided any historical ET, a default of 5  mm per day is used. See more in the Ranger 4000 User Manual. • If it rains intensively for more than an hour you may get so much  water that the soil can not benefit from all of it ‐ the excess water  will simply run off the surface. So if you run programs in ET  corrected mode, the controller won't subtract all of the rain from ...

  • Page 26: Setting The Hourly Max. Rain And Rain Alarm Level

    Ranger S  Installation and troubleshooting tomorrow's ET figure ‐ it will "cut off" the amount of rain to subtract  at the hourly maximum.  Example: If the hourly maximum is 5 mm and it rains 6,2 mm per  hour for three hours, only 15,2 mm and not 22,8 mm will be  subtracted from tomorrow's ET budget. See more in the Ranger 4000 User Manual. Setting the Hourly Max. Rain and Rain Alarm Level 1 Turn the dial to  ADVANCED Now the display looks like this:...
  • Page 27 Ranger S  Installation and troubleshooting Use the item selectors to select  3. Intelliset and push the  ENTER button. Now you'll see the following screen: Select 1. ET.  Now the display will look like this: Select  3. Max Hourly Rain and Rain Alarm Limit from the  ENTER menu and push the  button. Now you'll see the following  screen: Note: Setting a value to zero is the same as disabling the  feature. Note: If you see "NA" values in this screen you have not  configured a rain sensor to provide input using pulses. For more  information turn to Capter 2: Configuring for a Rain Sensor on  page 19.

  • Page 28: Connecting A Flow Sensor

    Ranger S  Installation and troubleshooting Note: Be aware that testing the tipping rain bucket input by  flipping the "spoon" will accumulate "rain" in the controller. Do  it with caution as it can't be deleted by cycling the power. Use the item selectors to set the desired values and push the  ENTER button  to save your settings. Connecting a Flow Sensor A traditional flow sensor is connected to the "Flow" terminals.

  • Page 29: Enabling Flow Sensor Input (Pulses)

    Ranger S  Installation and troubleshooting A photo diode type flow sensor is also connected to the “Flow” terminal,  and via the “V‐Aux” terminal through a resistor. Recommended resistor values: • 9V: 330 Ohm, 0.25 Watt • 12V: 470 Ohm, 0.5 Watt Enabling Flow Sensor Input (pulses) By default flow sensor input is enabled in the Ranger 4000 S. To enable flow  sensor input to accept pulses, follow this procedure: Note: You can enable flow sensor input even if you haven't  attached a physical sensor yet ‐ you just won't get any reading  from it. Enabling flow sensor pulse input in the Ranger 4000 S SETUP SENSORS 1 Turn the dial to ...
  • Page 30 Ranger S  Installation and troubleshooting Now the display looks like this: Use the item selectors to select item number  3. Alarm/Flow and  you'll see the default setting for sensor setup,  Flow (Pulses) Push the  button to save your selection. ENTER Now the Ranger 4000 S is ready to accept input from your flow sensor, but  before you can use it to anything meaningful you need to configure  threshold values and actions ‐ read more in the next section.

  • Page 31: Configuring For Flow Sensor Input

    Ranger S  Installation and troubleshooting Configuring for Flow Sensor Input In the previous section you enabled the Ranger 4000 S to accept flow  sensor input ‐ now you need to configure what to do with it and this section  walks you through the relevant procedures. Selecting Sensor Type By telling the Ranger 4000 S which type of sensor you are using, the  controller can calibrate the input it receives from the input terminals. The  Ranger 4000 S knows the calibration profiles for 12 different sensor types  ‐ if you're not using one of these you'll have to skip to the next procedure  to perform a manual calibration for your sensor. Using a known sensor type to enable a built‐in profile: Using a built‐in calibration profile ADVANCED 1 Turn the dial to  , use the item selectors to scroll to item  number  3. FloGuard , and push the  ENTER button. Now you'll see this display:...
  • Page 32 Ranger S  Installation and troubleshooting Select  4. Flow Sensor Setup,  and push the  ENTER button. Now you'll see this display: Choose  1. Flow Sensor Type by pushing the  ENTER button. Now you'll see this display: Use the item selectors to select one of the 5 built‐in profiles: • Data Industrial/Badger Meter 250BR10 • Data Industrial/Badger Meter 228PV15 • Data Industrial/Badger Meter 228PV20 • Data Industrial/Badger Meter 228PV30 • Data Industrial/Badger Meter 228PV40 • "Custom" ENTER Push the  button to save your selection. If your sensor doesn't fit any of the built-in profiles you have to enter your own manually: Using a custom calibration profile...
  • Page 33 Ranger S  Installation and troubleshooting 1 Turn the dial to  ADVANCED , use the item selectors to scroll to item  number  3. FloGuard,  and push the  button. ENTER Now you'll see this display: Select  4. Flow Sensor Setup,  and push the  button. ENTER Now you'll see this display: Custom Use the item selectors to locate the  option and select it by  pressing the  ENTER button. Now you'll see the calibration screen: Note: A bit of background on how calibration affects the  calculated flow: The Ranger 4000 S needs to know the "K" and  "Offset" values of your sensor (K‐factor and offset are the  parameters of the flow meter known from the datasheet), as  the actual flow will be calculated from this formula:...

  • Page 34: Setting The Flow Sensor Adjustment

    Ranger S  Installation and troubleshooting ActualFlow = K * (Pulses + Offset) About the two values you need to enter: • The "Offset" value is to correct the input from your sensor. • • The "K" value can be looked up in the data sheet for your sensor. Use the item selectors to enter your values and push the  ENTER button to save your settings. Setting the Flow Sensor Adjustment If you want to calibrate your flow sensor, you can use the sensor  adjustment to multiply the values from your sensor with anything between  0.00 and 9.99. This comes in handy if you have a standard sensor that behaves slightly  different than the built‐in profile calculates. Adjusting the flow sensor input 1 Turn the dial to  ADVANCED , use the item selectors to scroll to item  number  3. FloGuard , and push the  ENTER button. Now you'll see this display:...

  • Page 35: Viewing The Current Flow

    Ranger S  Installation and troubleshooting Select  4. Flow Sensor Setup , and push the  ENTER button. Now you'll see this display: Choose  2. Flow Sensor Adjustment.  Now you'll see the screen  for adjusting the flow sensor input: Use the item selectors to set your adjustment factor. ENTER Push the  button to save your selection. Viewing the Current Flow Given that you have configured your flow sensor correctly, the Ranger  4000 S lets you see the real time flow directly in the controller display:...
  • Page 36 Ranger S  Installation and troubleshooting 1 Turn the dial to  , use the item selectors to scroll to item  ADVANCED number  3. FloGuard,  and push the  button. ENTER Now you'll see this display: Select  4. Flow Sensor Setup , and push the  ENTER button. Now you'll see this display: 3. Current Flow Pulses and LPM Select  and you'll see the current  system flow in both pulses per second and liters per minute: Note: The Ranger 4000 S can measure correctly up to a flow of  250 pulses per second. If your flow exceeds this you should use  a sensor that has a higher "water amount per pulse" ratio. ...

  • Page 37: Connecting An Alarm

    Ranger S  Installation and troubleshooting Connecting an Alarm The grey terminals labeled "AUX" are intended for a regular auxiliary alarm. M202 M203 M204 M205 Note: An alarm is used instead of a Flow Sensor. Turn the dial  to  SENSOR SETUP  and select   eller  . ...

  • Page 38: Connecting A Moisture Sensor

    Ranger S  Installation and troubleshooting Connecting a Moisture sensor P+ D+ D- P- Connecting, Configuring and Using Moisture  Sensors This section describes how you actually get the moisture sensors ready for  use and how they can improve your irrigation. Note: The SRC Moisture Probes are pre‐programmed, so  programming is not necessary. The Ranger works with the following moisture sensors: • AquBlu • SRC Moisture Probe30 • SRC Moisture Probe50 • SRC Moisture Probe100 • SRC Moisture Probe150...

  • Page 39: Connecting And Configuring A Moisture Sensor

    Ranger S  Installation and troubleshooting Connecting and configuring a moisture sensor Before you can enjoy the benefits of moisture sensor input you must  connect it to the moisture sensor wire, obtain a license from your  distributor and perform some basic configuration. Follow this procedure to get your moisture sensor up and running: Note: You must have entered a license key for the controller  before you are able to configure moisture sensors.  Assigning an ID to a soil moisture sensor 1 Connect the soil moisture sensor to the RS232 port on the controller  via an SRC Moisture Interface‐40.  Turn the dial to  ADVANCED Now the display looks like this:...
  • Page 40 Ranger S  Installation and troubleshooting Use the item selectors to select 3. Intelliset and push the ENTER button. Now you'll see the following screen: 4. Moisture Sensor Id Assign ENTER Select and push the button. Now the display looks like this: Select and push the button.

  • Page 41: Configuring A Soil Moisture Sensor

    Ranger S  Installation and troubleshooting Now the controller will first check that there are no existing moisture sensors with the ID you chose: If no clashes in ID numbers are found, the controller moves on to detect the new sensor: If all goes well you will see the following message in the display: Once your moisture sensor has an ID you need to tell the controller what type of sensor it is and in which type of soil it is placed.
  • Page 42 Ranger S  Installation and troubleshooting Now the display looks like this: Use the item selectors to select 3. Intelliset and push the ENTER button. Now you'll see the following screen: Select 2. Moisture and push the ENTER button. Now the display looks like this:...
  • Page 43 Now the display looks like this: Use the item selectors to select the ID of the sensor you wish to  configure (You assigned the ID in the previous procedure: For more  information turn to Capter 2: Assigning an ID to a soil moisture  sensor on page 37 and then adjust each column: Column Description Enable Whether the moisture sensor should be enabled or not. Type The type of sensor associated with the ID. Supported sensors  are: • AquBlu • SRC Moisture Probe30 • SRC Moisture Probe50 • SRC Moisture Probe100 • SRC Moisture Probe150 Soil type The type of soil in which the sensor is placed. Options are: • Clay • Sand • Loam • Standard...
  • Page 44 Ranger S  Installation and troubleshooting Push the button to save your configuration. ENTER Repeat steps five and six for all sensors you wish to configure. Now the moisture sensors are ready to use, and the next sections go into  detail on how you assign them to control your irrigation schedules.

  • Page 45: Chapter 3: System Activation

    Ranger S  Installation and troubleshooting Chapter 3: System activation The default license that ships with your controller allows for only one  station.  Note: The Ranger 4000 S comes predefined with the station  license you have purchased. Further licenses are only needed if  the system is expanded or moisture sensors are added. Most likely you have purchased a license that allows for more stations, and  to unlock the Ranger 4000 S to control all your licensed stations, follow this  procedure: Station license 1 Turn the dial to  Advanced...
  • Page 46 Ranger S  Installation and troubleshooting The display looks like this: Press the arrow key down to  9. License , and you will see a display  like this (your ID will be different): Note To obtain a license key for more stations you need to know the ID you see  in this display ‐ keep this ready when ordering. Press the ENTER button once and the first license key character  starts blinking. Now you can use arrow keys to select the right  characters and the right arrow to move on to the next character. If ...

  • Page 47: Moisture License

    Ranger S  Installation and troubleshooting your license code is correct, you will see a message like the  following: In this case the license is valid for 36 stations. Your new license will take effect immediately and you can start building  irrigation programs with all your licensed stations right away.  After pressing any key to continue you will be back at this display: Moisture license Repeat 1 og 2. If you have a license for moisture sensors, push the  up arrow key to locate the line for moisture sensor license code: Press the ENTER button once and the first license key character starts  blinking. Now you can use arrow keys to select the right characters and the  right arrow to move on to the next character.
  • Page 48 Ranger S  Installation and troubleshooting If your license code is correct, you will see a message like the following: In this case the license is valid for three moisture sensors.

  • Page 49: Chapter 4: Troubleshooting From The Controller

    Ranger S  Installation and troubleshooting Chapter 4: Troubleshooting from the  Controller Testing Stations This section describes the various ways you can troubleshoot your  controller and stations. Enabling current readings The most important tool in day to day troubleshooting is the built‐in  current readings. To enable current readings in the display of the Ranger  4000 S, follow this procedure: 1  Turn the dial to ADVANCED Now the display looks like this:...
  • Page 50 Ranger S  Installation and troubleshooting Select  8. Enable/Disable line mA display and push the  ENTER button. Use the item selectors to select  Enable and push the  ENTER again. AUTO MANUAL When you return to either  or  mode, you'll see the line status  in the upper right hand corner: Note The display will return to showing the time if you power down the  controller. The current reading will toggle between current readings for the internal  connection board and any expansion boards you may have connected. The reading will be prefixed with 'I' for Internal board, or a number for an  expansion board: '1' for the first expansion board, '2' for the second and '3'  for the third.

  • Page 51: Running The "Electrical Test

    Ranger S  Installation and troubleshooting Running the "Electrical Test" The Ranger 4000 S has a built‐in test that will activate each station in turn  for just one second in order to check if they are responding correctly. The  stations must be connected to the solenoids that activate valves in the  landscape, and the test can tell whether the stations and solenoids are  working correctly in conjunction. 1 Turn the dial to  SOLENOID AMPS Now the display will look like this: ENTER Use the item selectors to select a station and push the  button  to start the test.
  • Page 52 Ranger S  Installation and troubleshooting If the station is ok, the display will look something like this: In this case the station is pulling a current of 238mA to keep the valve open,  which is ok since this is typically in the 200‐400 mA range. Note: The number before the slash is the current on the wire  before trying to activate the station ‐ if this is much more than  zero, there could be a leak somewhere. If the station fails, the display will look something like this: If the station is not working correctly it is typically not pulling any current  at all ‐ the current reading is 0 mA.

  • Page 53: Special Current Readings From The Station Test

    Ranger S  Installation and troubleshooting Note Note: There are a few special readings that you should be  aware of: Special current readings from the station test Reading Meaning -1mA / -1mA There is a short on the terminal (on the controller)  Important If you experience a short on the terminal and fix it, you  must restart the electrical test, or all following stations will  appear to have a terminal short. -2mA / -2mA There is a situation of overload (more than 2A for more  than five minutes.) -3mA / -3mA There is a blown fuse on the connect board. Regardless of whether the station fails or turns out ok, you move on to  testing the next station in line by pushing the  ENTER button. Running the "Water Test" The "water test" is a built‐in program that will activate all 100 station  identities in the system in turn. This way you can walk through the  landscape and ensure that all stations are actually pulling the valves open. Running the test program 1 Turn the dial to  MANUAL...
  • Page 54 Ranger S  Installation and troubleshooting Push the  button, locate the "Test" program (called "T") and  PROGRAM push the  ENTER  Now you can set the time each valve should be pulled open, and  which station you wish to start from. The interval must be between 10 and 990 seconds. Once you've set the interval time, push the  button to start the test  ENTER program.  Once the test program starts running, you'll see each station  activated in turn, starting at the station you chose in the last step:...

  • Page 55: Testing Programs

    Ranger S  Installation and troubleshooting Note: All 100 station identities will activate in turn ‐ this means  that if you don't have connected stations to all slots in the  connection boards, you will experience "empty" intervals  where no stations react to the instructions. Note: The test will include the Master Valve but not Booster  Pumps. Tip: You can pause the test program just as any regular  program.  Tip: You should enable Line Survey to be able to see the current  pulled by each station. Testing Programs The easiest way to test whether a program is running correctly ‐ that is, it  activates the correct stations,master valves and booster pump relays ‐ is to  try to run the program manually. ...
  • Page 56 Ranger S  Installation and troubleshooting Tip: If you don't want to wait the entire program out just to see  that everything activates in the right order, you can decrease  the water budget to 1 percent before running the program.  This way you can "follow" the program by walking from station  to station in the terrain as they activate for just one percent of  the original run time.
  • Page 57 Ranger S  Installation and troubleshooting Glossary Term Description Cable Two wires surrounded by insulation. Two‐wire Synonym for a cable. Wire An individual copper wire.
