Summary of Contents for Ada ZVE 350 SD

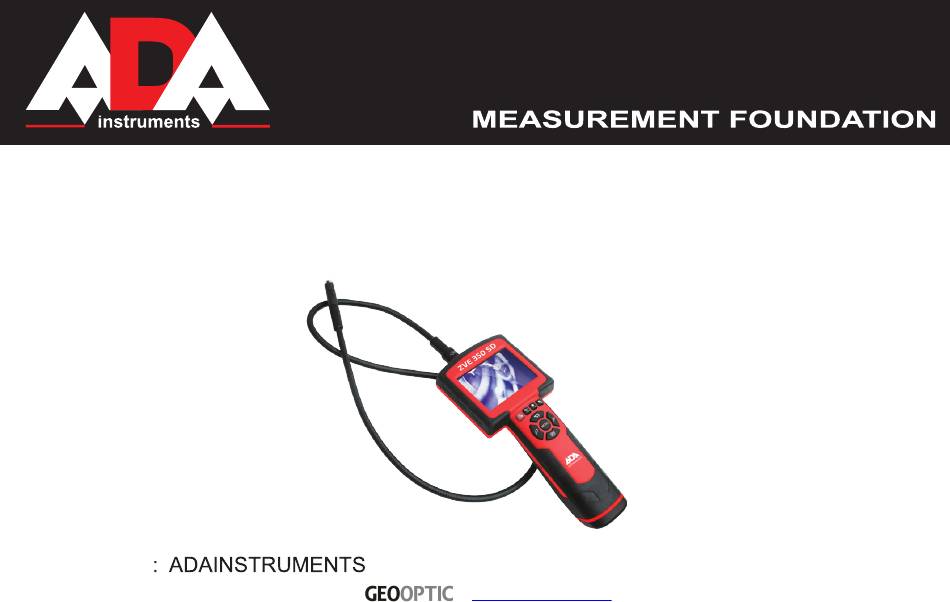

- Page 1 Operating manual Multifunction Video Inspection Model: ZVE 350 SD Manufacturer Address: WWW. ADAINSTRUMENTS.COM www.geooptic.ru...
-
Page 2: Table Of Contents
350 SD Table of contents 1. Introduction ............. 3 2. -
Page 3: Introduction
ZVE 350 SD has an internal memory (support Micro SD), and is capable to capture videos, take photos manually or automatically. It has a built-in microphone and a speaker, which makes it possible to record and playback sound. The product has a TV output and a USB port, which allows the users to connect the unit to a TV or a computer. -
Page 4: Appearance
350 SD APPEARANCE 1) camera and probe 2) grip and display 3) magnetic tip 4) hook tip 5) mirror tip 6) TV cable 7) USB cable 8) driver CD Pic.1 Pic. Pic.3 Pic. www.geooptic.ru... - Page 5 350 SD Components A) lens protector B) lens C) swan neck probe D) probe connector E) TV output socket F) Micro SD socket G) USB socket key - increase brightness of LED lights key - decrease brightness of LED lights key - right key/zoom in key - downward key/camera key L) battery lid...
- Page 6 350 SD Panel Instructions Preview Mode Playback Mode Menu switch to playback mode; press and switch to playback mode, press and hold press and hold for 3 seconds to hold for 3 seconds to power off the unit for 3 seconds to power off the unit power off the unit rotate image browse files in grid view, press again to...
-
Page 7: Operation Instructions
350 SD OPERATION INSTRUCTIONS ● Installing and Removing the Battery Pack 1. Unscrew and remove the battery lid from the grip tail. 2. Take out the battery holder from the battery compartment, install 4xAA alkaline batteries or rechargeable batteries ac cording to the direction indicated. - Page 8 350 SD B. Accessories installation of optional 9 mm and 5.5 mm probe Accessories of 9 mm probe is shown in Pic.9, while accessories of 5.5 mm probe is shown in Pic. 10. Accessories and camera head are connected using threaded screw. It is recommended to put on the thread protector when no attachment is installed.
- Page 9 350 SD ● Connect to a PC via USB port ZVE 350 SD has a USB 2.0 port, and can be connected to a PC. Minimum configuration of the PC: • P4 1.4GHz or higher CPU • 256 MB RAM of system memory or above (recommended) •...
- Page 10 350 SD ● Work as an USB Disk Following below steps, users are allowed to download and upload files from the inspection unit to a computer via USB 2.0: 1. Press to turn on the inspection. 2. Connect the inspection to a computer using a USB cable. 3.
- Page 11 350 SD i) Press to zoom out, the corresponding magnification will be displayed on screen; no magnification will be displayed when the magnification is x1. k) Press MENU to configure menu options l) Press to enter playback mode(message will show up if no files found) m) Press and hold for 3 seconds to turn off.
- Page 12 350 SD Movie Size QVGA; D1 ON; OFF File OverWrite Advanced TV Output NTSC; PAL Setting LCD Bright LOW; NOR-; NOR; NOR+; HIGH Yes; No Format Set to Default Yes; No Disk Information Free ****MB Total ****MB FW Version Ver *.** UI *.** Set Time/Date YY/MM/DD...
- Page 13 350 SD 3. File Operations in Playback Mode a. Press to browse files in grid view, press again to browse folders. b. Press MENU to view files or folders. c. Press to view last or next image. d. If the current selected file is video clip, press to play video, press again to pause, and press to stop playback.
- Page 14 350 SD Operation Precautions a) Please read the safety instructions carefully, choose desirable work area for fear causing danger. b) The probe is flexible to help you operate in hard-to–reach areas. Please don’t insert or bend by force.. Please do not over bend any part of the probe.
-
Page 15: Maintenance Instructions
350 SD ●Only while the product is assembled well, the camera head is water-proof, but the grip and the screen isn’t fully water-proof. ●Don’t use the product if white dew forms inside the camera head. ●If the tool couldn’t work well after turning it on. Please stop use and have the unit checked by a qualified technician. ●Store idle product out of reach of children and other untrained persons. - Page 16 350 SD a) If liquid has been spilled or objects have fallen into product. b) If product doesn’t operate normally even if you have followed the operation instructions. c) If the product has been dropped or damaged in any way. d) When the product exhibits a distinct change in performance.
-
Page 17: Trouble Shooting
350 SD Cautions ● Don’t drop the product or use by force. ● Don’t disassemble the product to avoid failure. ● Don’t place the product with corrosive gas or objects. ● Don’t expose the product in vibrative, high or low temperature. ●... -
Page 18: Technical Specifications
350 SD LCD screen malfunction or key LCD screen disturbed or bad Reset the unit manually by pressing the reset button malfunction battery on the back of the LCD screen TECHNICAL SPECIFICATIONS Image sensor CMOS image sensor Viewable angle 60° Diameter of camera Standard camera head 12 mm (Magnetic tip, Hook tip, Mirror tip included) - Page 19 350 SD Extension for choice 1m, 2m, 3m Probe and camera IP67 Protection level Main body IP54 Light source Ultra bright LED Image display 3.5″TFT/LCD Image resolution 640×480 pixels LCD resolution 320×240 pixels Image zooming 4 times TV output format NTSC/PAL Portable storage mode (USB Disk) USB output mode...
- Page 20 350 SD Battery continuous working time >2 hours Working temperature 0°C~45°C Working humidity 5%~95%RH non-condensing Storage Condition -20°C~+60°C; ≤85% (w/o batteries) Main body dimension 270mm×75mm×100mm (w/o probe) Main body weight about 405 g (w/o batteries and probe) www.geooptic.ru...
-
Page 21: Warranty/Exceptions From Responsibility
350 SD Warranty This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour. - Page 22 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product application, men- tioned in the service instruction, without tentative written agreement of the expert provider.
-
Page 23: Appendix 1. Warranty Card
WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufacturing defects. Warranty is valid only with original warranty card, fully and clear filled (stamp or mark of thr seller is obligatory). -
Page 24: Appendix 2. Certificate Of Acceptance And Sale
Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment www.geooptic.ru... - Page 25 Руководство по эксплуатации Многофункциональный видеоскоп Модель: ZVE 350 SD Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM www.geooptic.ru...
- Page 26 350 SD Содержание 1. Описание ............. 27 2.
-
Page 27: Описание
350 SD ОПИСАНИЕ Многофункциональный видеоскоп ADA ZVE 350 SD применяется при проверке вытяжных труб, систем кондиционирования воздуха, оборудования, двигателей и т.д. Прибор имеет цветной 3.5″ ЖК дисплей. Для видеоскопа применяются сменные зонды. К прибору могут быть подсоединены зонды различной длины и диаметром. В стандартную комплектацию прибора входит зонд 12мм. -
Page 28: Внешний Вид
350 SD ВНЕШНИЙ ВИД 1) камера и зонд 2) прибор с дисплеем 3) магнит 4) крючок 5) зеркало 6) TV кабель 7) USB кабель 8) CD диск Pис.1 Pис.2 Pис.3 Pис.4 www.geooptic.ru... - Page 29 350 SD Компоненты A) защитный колпачок линзы B) камера C) зонд D) соединитель зонда E) разъем TV выхода F) слот Micro SD G) USB разъем увеличение яркости светодиодной подсветки уменьшение яркости светодиодной подсветки кнопка вправо/увеличение кнопка вниз/камера L) батарейный отсек M) ЖК...
- Page 30 350 SD Функции кнопок Кнопка Описание режима Режим воспроизведения Меню Режим воспроизведения. Для выключения Режим воспроизведения. Для выключения Для выключения нажмите и нажмите и удерживайте в течение 3 сек. нажмите и удерживайте в течение 3 сек. удерживайте в течение 3 сек. Поворот...
-
Page 31: Работа С Прибором
350 SD РАБОТА С ПРИБОРОМ ● Установка батареи 1. Раскрутите винт и откройте крышку батарейного отсека. 2. Извлеките батарейный держатель из батарейного отсека. Вставьте 4хАА алкалиновые или перезаряжаемые батареи. Соблюдайте полярность. 3. Установите батарейный держатель в батарейный отсек. 4. Вставьте крышку батарейного отсека и закрутите винт. ●... - Page 32 350 SD B. Установка наконечников для зонда 9 мм и 5.5 мм (опция) Наконечники для зонда 9 мм показаны на рис. 9. Наконечник для зонда 5.5 мм показаны на рис.10. Наконечники и камера подсоединяются с помощью винта с резьбой. Рекомендуется одевать предохранительное кольцо, если не...
- Page 33 350 SD ● Подсоединение к ПК через USB порт ZVE 350 SD имеет USB 2.0 порт и может быть подсоединен к ПК. Минимальная конфигурация ПК: • P4 1.4GHz или выше CPU • 256 MB RAM системной памяти или выше (рекомендуется) •...
- Page 34 350 SD ● Работа с USB Disk Пользователи могут загружать и выгружать файлы в/из прибора на компьютер через разъем USB 2.0: 1. Нажмите , чтобы включить прибор. 2. Подсоедините прибор к компьютеру через USB кабель. 3. “USB Disk” отобразится на ЖК дисплее. Компьютер распознает 2 переносных диска (внутренняя память и внешняя...
- Page 35 350 SD i) Нажмите , чтобы уменьшить изображение. Показатель уменьшения будет отображен на дисплее. Отображение уменьшения исчезнет, когда показатель станет равен x1. k) Нажмите MENU , чтобы выбрать нужный пункт меню. l) Нажмите , чтобы войти в режим воспроизведения (если файлы не найдены, появится соответствующее сообщение) m) Нажмите...
- Page 36 350 SD Видеостандарт QVGA; D1 ДА; НЕТ Перезаписать файл Установки TV вывод NTSC; PAL Яркость ЖК дисплея НИЗКАЯ; НОРМ-; НОРМ; НОРМ+; ВЫСОКАЯ ДА; НЕТ Формат Сброс настроек ДА; НЕТ Информация о диске Free ****MB Total ****MB FW версия Ver *.** UI *.** Установка...
- Page 37 350 SD 3. Работа в режиме Воспроизведения a. Нажмите , чтобы загрузить файлы, нажмите на кнопку еще раз, чтобы загрузить папки. b. Нажмите MENU, чтобы увидеть файлы или папки. c. Нажмите или , чтобы увидеть последнее или следующее изображение. d. Если выбранный файл — это видео клип, нажмите на кнопку , чтобы...
- Page 38 350 SD Меры предосторожности: a) Перед применением ознакомьтесь с инструкцией по безопасности. b) Гибкий зонд поможет вам в работе с труднодоступными местами. Пожалуйста, не перегибайте зонд. Радиус сгиба должен составлять более 5 см. Это предотвратит зонд от повреждения. c) Не используйте зонд или аксессуары, чтобы прочистить каналы, трубопроводы. d) Портативный...
-
Page 39: Уход За Прибором
350 SD ●Не подпускайте к работе с прибором детей и не обученных людей. ●Обращайтесь с прибором с осторожностью. Если прибор упал, проверьте не сломан ли он. Если прибор сломан, обратитесь в сервисный центр. ●Используйте только те аксессуары, которые рекомендует производитель. ●Руки... - Page 40 350 SD Инструкция по безопасности ●Перед применением ознакомьтесь с инструкцией. ●Не удаляйте наклейки с прибора. ●Содержите рабочее место в чистоте. Рабочее место должно быть хорошо освещено. ●Не работайте с прибором вблизи воспламеняемых/взрывчатых газов. ●Не используйте прибор вблизи разъедающих химических веществ. Это может повлиять на качество изображения. ●Не...
-
Page 41: Устранение Неисправностей
350 SD ● Храните прибор в безопасном месте. ● Не погружайте прибор в воду. ● Регулярно проверяйте состояние батареи. ● Вынимайте батарею, если не будете пользоваться прибором долгое время. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Проблема Причина Решение проблемы ЖК дисплей включен, но нет 1.Резьбовой... -
Page 42: Технические Характеристики
350 SD Нарушение функционирования ЖК ЖК дисплей поврежден или Перезапустите прибор вручную, нажав кнопку дисплея или кнопок плохая батарея сброса RESET на обратной стороне ЖК дисплея ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Датчик изображения CMOS Видимый угол 60° Диаметр головки Стандартная головка 12мм (магнит, крючок, зеркало — входят в комплектацию) камеры... - Page 43 350 SD Отображение изображения 3.5″TFT/LCD Разрешение изображения 640×480 Разрешение ЖК дисплея 320×240 Увеличение изображения х4 Формат TV выхода NTSC/PAL Portable storage mode (USB Disk) USB output mode Real time image output mode (USB Camera) 64 MB внутренняя память Хранение изображений Micro SD (поддерживает...
- Page 44 350 SD Рабочая влажность 5%~95%RH без конденсации Условия хранения -20°C~+60°C; ≤85% (без батареи) Размер прибора 270 мм×75 мм×100 мм (без зонда) Вес прибора 405 г (без батареи и зонда) www.geooptic.ru...
-
Page 45: Гарантия/Освобождение От Ответственности
350 SD Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 2 лет со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую же или аналогичную... - Page 46 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 47 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
- Page 48 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________ www.geooptic.ru...
- Page 49 www.geooptic.ru...
- Page 50 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM www.geooptic.ru...
