Allmess ITRON Telecontrol TC-E Installation Manual

MONTAGEANLEITUNG

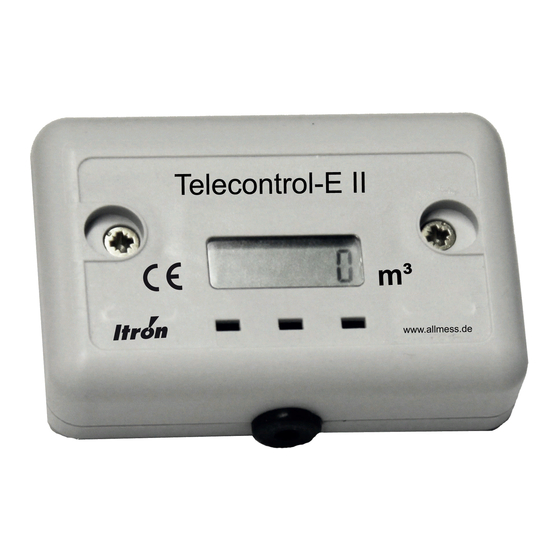

Telecontrol-Einzelfernanzeige
TC-E
Lieferumfang:
1
- TC-E mit Batterie, Typenschilder für die Varianten Energie und Volumen
- Beipack mit Befestigungs- und Plombiermaterial
- Montage- und Bedienungsanleitung
Allgemeines:
2
Die Fernanzeige (TC-E) dient zur räumlich entfernten Anzeige der
Zählerstände von Messgeräten mit Impulsausgang (z.B. Reedkontakt, Open
Collector). Die Impulswertigkeit von TC-E und angeschlossenem Messgerät
muss aufeinander abgestimmt werden (siehe 4.3).
Um Fehlfunktionen und Störungen zu vermeiden die Fernanzeige nicht direkt
neben Leuchtstofflampen, E-Motoren, Schaltkästen und anderen elektrischen
Störquellen montieren. Signalleitungen zu Fernanzeigen nicht parallel zu
Netzleitungen verlegen. Empfohlener Mindestabstand ca. 0,5 m.
CE Zeichen
3
Dieses Produkt erfüllt die Anforderungen der CE-Richtlinien und ist eingrup-
piert in der Umgebungsklasse A entsprechend DIN EN1434.
Inbetriebnahme:
4
Benötigtes Werkzeug: Schraubendreher (Typ PZ1), Bohrer ø 6mm

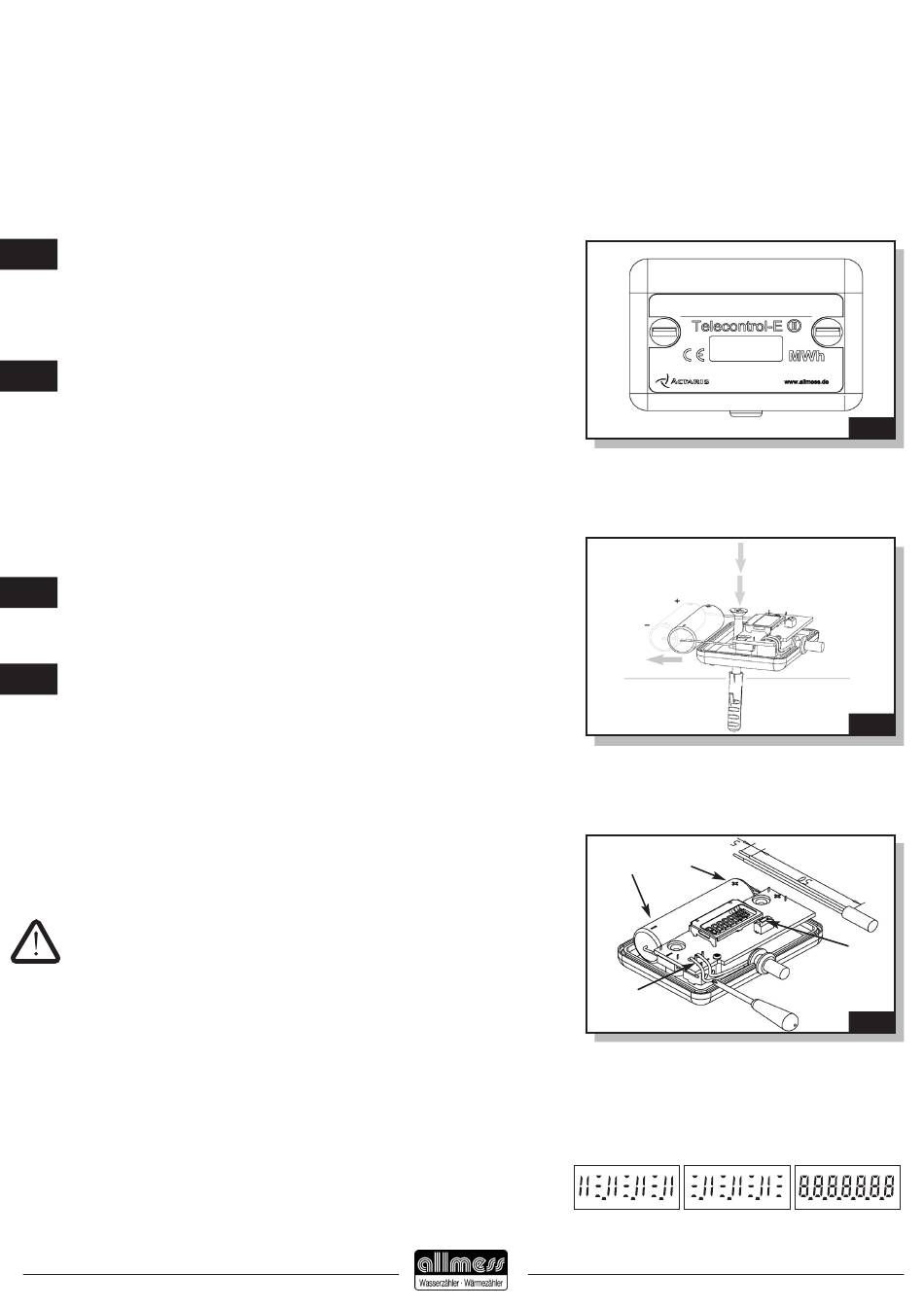

4.1 Wandbefestigung (Bild 2)
Die Wandbefestigung erfolgt entweder mit Schraube und Dübel ( ø 6mm,
L= 30mm) gemäß Abbildung oder alternativ durch Ankleben an die Wand
(z.B. mit doppelseitigem Klebeband). Hierzu:
• Gehäuseschrauben entfernen und Gehäuseoberteil abnehmen.
• Batterie herausziehen (nur bei Schraubmontage notwendig).
• Gehäuseunterteil befestigen.
4.2 Anschluss der Signalleitungen (Bild 3)
Folgende Kabeldurchmesser können benutzt werden:
Kabel ø 4-5,5 mm: vor Anschluss die Durchführungstülle über das Kabel
ziehen. Kabel ø 6,3 mm: das Kabel wird ohne Durchführungstülle montiert.
• Mantel der Signalleitung auf einer Länge von ca. 55 mm entfernen.
• Adern der Signalleitungen auf einer Länge von ca. 5 mm abisolieren.
• Adern durch die Bohrungen der Platine in die Anschlussklemmen
einführen, ggf. Polarität beachten (z.B. bei Open collector)
• Anschlussklemmen festschrauben.
• Kabel gemäß Abbildung verlegen.
• Batterie wieder einstecken (Polarität beachten!)
Batterie wieder einstecken (Polarität beachten!). Ein Display-Selbstest der
TC-E wird gestartet. Während des Displaytest werden 3 verschiedene
Segmentmuster für je ca. 3 Sekunden angezeigt:
Kennung der
Polarität (Batterie)
Kennung der
Polarität (Signal)
Bild 1
Bild 2
Taster
Bild 3
