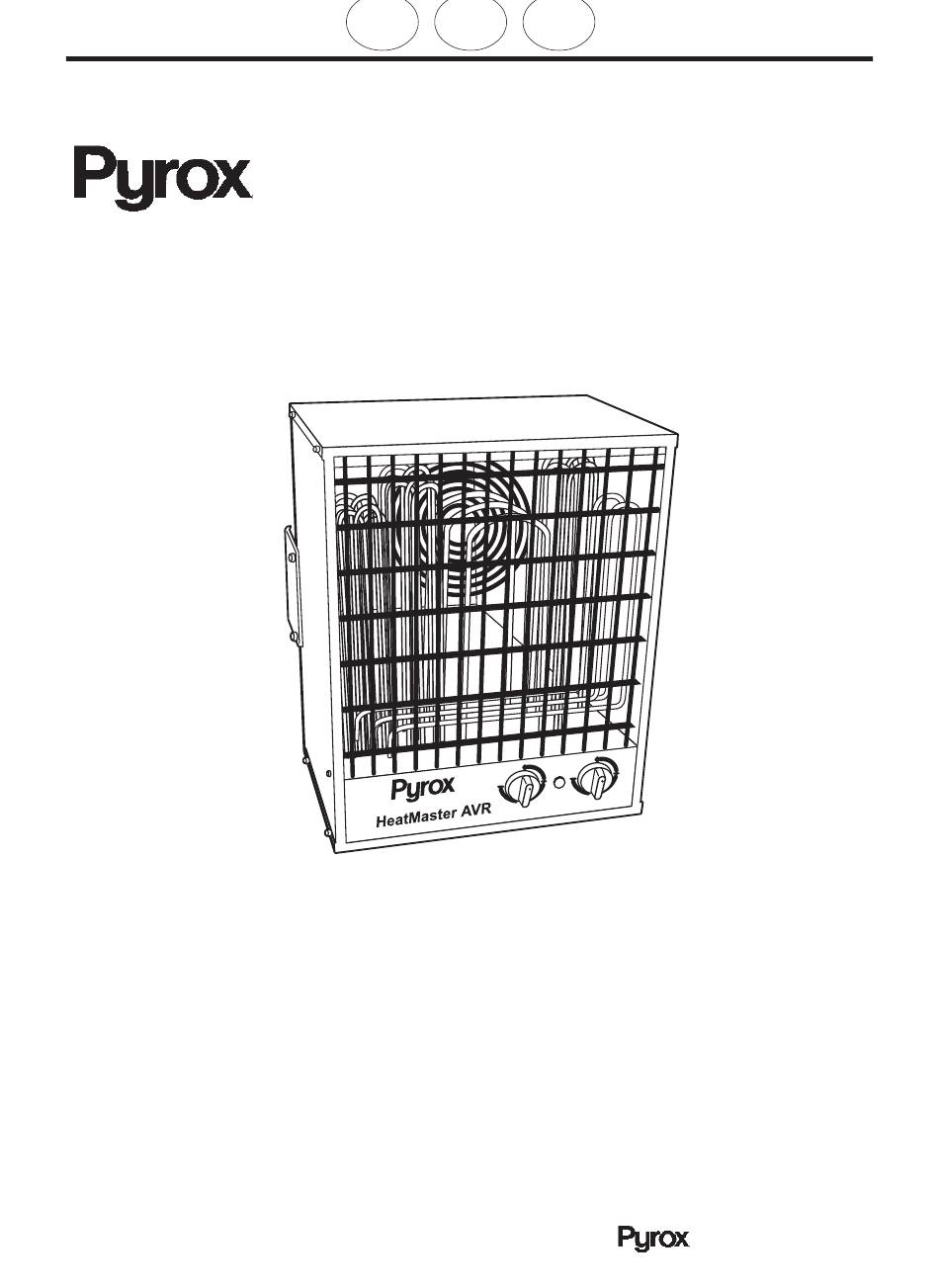

- Page 1 N O S E S E G B HeatMaster AVR 6-15kW HeatMaster 6–15kW...
- Page 2 HeatMaster 6–15kW...
- Page 3 N O S E S E G B Fig. 1 Fig. 2 Fig. 3 min 300 mm 300 mm min 1,8 m HeatMaster 6–15kW...
- Page 4 Principdiagram, manöver Principal diagram, manouver Principdiagram, effekt Principal diagram, output AVR 6, AVR 9 AVR 12, AVR 15 400V 3~ 400V 3~ AVR 6, AVR 9 AVR 12, AVR 15 Δ230V 3~ Δ230V 3~ HeatMaster 6–15kW...
- Page 5 Inkoppling av tillbehör och kontrollpanel Connection of accessories and control panel Dataundercentral (fastighetsstyrning) Computing subcentre Timer (e.g. premises control) 3-step thermostat Manöverpanel Control panel 1-step 2-step thermostat thermostat Manöverpanel Manöverpanel Control panel Control panel HeatMaster 6–15kW...
- Page 6 Omkoppling till 230V 3~ Rewiring for 230V 3~ Obs! I kopplingsschemana nedan visas kopplingsutrymmet sett med apparaten vänd upp och ner. Please note! The wiring etc in all illustrations is shown with the heater turned upside down. AVR 6, AVR 9 Δ230V 3~ Y 400V 3~ 230V 3~...
- Page 7 • Skru inn de øvre skruene på apparatet slik at Bruksanvisning ca. 10 mm står igjen HeatMaster stasjonære varmluftsvifter er beregnet • Heng opp apparatet og juster det til ønsket for oppvarming av lokaler. Apparatet er velegnet vinkel for bruk i lagerlokaler, verksteder, sportshaller o.l. •...
- Page 8 • Skruva i de övre skruvarna på apparaten tills ca Bruksanvisning 10 mm återstår. HeatMaster stationära varmluftsfläktar är avsedda • Häng upp apparaten och justera den till för uppvärmning av lokaler. Fläktarna är lämpliga önskad vinkel. för användning i utrymmen som lagerlokaler, •...
- Page 9 User Instructions • Suspend the unit on the bracket and adjust to The HeatMaster fan heaters are designed for the desired angle. heating of premises. The compact and robust design makes them suitable for use in storage • Screw in the lower screws and then tighten all screws.
- Page 10 N O S E S E G B AVR 6 AVR 9 AVR 12 AVR 15 Effekt (kW) Tilkoblingsspenning (V) 230V3~/400V3N~ 230V3~/400V3N~ 230V3~/400V3N~ 230V3~/400V3N~ Strømstyrke (A) 15,4/9,0 22,9/13,3 30,5/17,7 38,0/22,0 Effektvelgerens posisjoner (kW) 0 – 3 – 4,5 – 6 0 –...
- Page 11 HeatMaster 6–15kW...
- Page 12 Pyrox as Verkseier Furulunds vei 11 Postboks 110, Alnabru NO-0614 Oslo NORWAY Phone: +47 22 32 13 13 Fax: +47 22 32 09 74 HeatMaster 6–15kW...
