Summary of Contents for SIT Group 600 AC2
- Page 1 SIT Group 6 0 0 A C 2 MULTIFUNCTIONAL GAS CONTROL CONTROL MULTIFUNCIONAL PARA GAS ON-OFF REGULATING THERMOSTAT TERMOSTATO DE REGULACION TODO O NADA THERMOELECTRIC SAFETY DEVICE DISPOSITIVO TERMOELECTRICO DE SEGURIDAD...
- Page 3 ENGLISH Thermostatic multifunctional control Page. 2 Main features Page. 2 Description Page. 3 Technical data Page. 3 Flow rate as a function of pressure drop Page. 3 Dimensions Page. 4 Operation Page. 4 Installation Page. 5 Settings and adjustments Page. 5 SPANISH Control multifuncional termostatico Page.
- Page 4 No external elec- tric power supply required. 600 AC2 is specifically designed for use with gas water storage heaters. M A I N F E A T U R E S Ignition button.
- Page 5 D E S C R I P T I O N Ignition button Outlet pressure test point Temperature selection knob Pilot outlet Water connection Thermocouple connection Thermostat bulb Gas inlet Pressure adjustment screw Gas outlet T E C H N I C A L D A T A •...
- Page 6 D I M E N S I O N S ø6 RP 3/8" 31,5 M9x1 158 ~ 40,5 30,5 O P E R A T I O N Pilot flame ignition fig. 1 Turn the control and temperature selection knob to the pilot position Depress the ignition button and ignite the pilot flame while keeping the button fully depressed for a few seconds (fig.
- Page 7 I N S T A L L A T I O N Main gas connection The connection is made using gas pipes with NPT 1/2, 3/8 or 1/4 threading. Water connection The connection flange threading is NPT 3/4. Connection to the pilot burner Pipes with 1/4”...
- Page 8 – todo o nada. No requiere alimentación eléctrica externa. 600 AC2 ha sido estudiado a propósito para el empleo con calentadores de agua de acumulación de gas. C A R A C T E R I S T I C A S P R I N C I P A L E S Pulsador de encendido.
- Page 9 D E S C R I P C I O N Pulsador de encendido Toma de presión en la salida Mando de accionamiento y de selección Salida del quemador piloto de la temperatura Unión del termopar Conexión del agua Entrada del gas Bulbo del termostato de regulación Tornillo de regulación del caudal Salida del gas...
- Page 10 D I M E N S I O N E S ø6 RP 3/8" 31,5 M9x1 158 ~ 40,5 30,5 A C C I O N A M I E N T O Encendido de la llama del quemador piloto fig.
- Page 11 I N S T A L A C I O N Conexión principal del gas Dicha conexión se realiza usando tubos de gas con rosca NPT 1/2, 3/8 o 1/4. Conexión del agua La brida de empalme roscada NPT 3/4. Empalme con el quemador piloto Es posible usar tubos de 1/4.

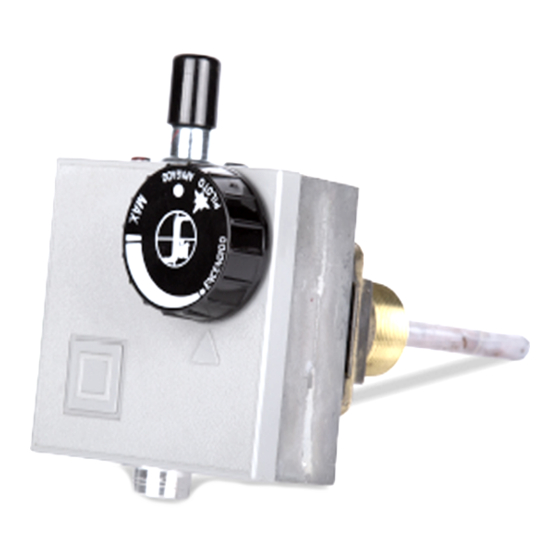

- Page 12 600 AC2 Multifunctional control with on-off thermostat, ignition button and temperature selection knob, for gas water storage heaters. Control multifuncional con termostato - todo o nada - pulsador de encendido y mando de selección de la temperatura, para calentadores de agua de acumula- ción de...
