Příručka uživatele kanoe
•
Rekreační plavidlo konstruované pro plavbu na chráněných vnitrozemských vodách a v pobřežních vodách, kde
lze očekávat sílu větru dosahující stupeň 4 Beaufortovy stupnice včetně a určující výšku vlny do 0,3 m včetně,
s příležitostnými vlnami výšky do 0,5 m, způsobenými např. míjejícími plavidly.
•

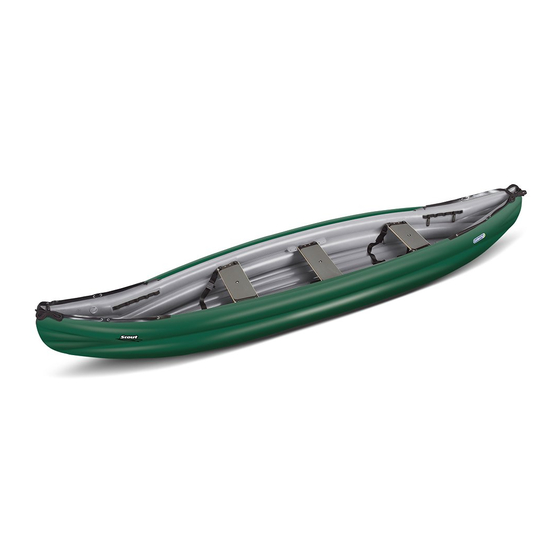

Kánoe SCOUT je vyroben ve shodě s normou ČSN EN ISO 6185-1, typ IIIA.
•
Související normy: ČSN EN ISO 10087, ČSN EN ISO 10240, ČSN EN ISO 14945.
Vážený zákazníku,
tato příručka Vám má pomoci snadno a bezpečně ovládat Vaše plavidlo.
Obsahuje podrobný popis plavidla, dodávaného, nebo zabudovaného
vybavení, jeho soustav a informace o jeho ovládání a údržbě. Přečtěte
si ji, prosím, pečlivě a seznamte se s plavidlem před jeho použitím.
Pokud je toto Vaše první plavidlo a nebo jste změnil typ plavidla a nejste
s ním dobře seznámen, zajistěte si pro Vaši bezpečnost a pohodlí, zku-
šenosti s obsluhou a ovládáním před Vaší první samostatnou plavbou.
Váš prodejce, nebo národní jachtařská federace nebo klub Vám rádi
doporučí příslušné kurzy nebo kvalifi kované instruktory.
Nevyplouvejte, dokud očekávané plavební podmínky (síla větru a výška
vln) nebudou odpovídat konstrukční kategorii Vašeho plavidla a Vy a Vaše
posádka nebudete schopni v těchto podmínkách plavidlo ovládat.
Uložte, prosím, tuto příručku na bezpečném místě a předejte ji nové-
mu majiteli, pokud plavidlo prodáte.
1. Kontrolní tabulka
(orientační hodnoty)
Délka středem (cm)
Šířka středem (cm)
Max. provozní tlak
Hmotnost (kg)
Nosnost (kg)
Nejvyšší pevný bod nad hladinou (cm)
SCOUT
/ SCOUT ECONOMY
Rejstřík:
445
95
3
70 × 45 × 30
70 × 47,5 × 32
25
450
3
15
65
VERZE 9/2021
CZ
445
95
3
70 × 45 × 30
70 × 47,5 × 32
0,02 MPa [0,2 Bar/3 PSI]
24,5
450
3
15
65
1
4
8
11
15
19
23
26
30
33
37
2
2
2
3
3
3
3
3
3
4
4
1
