Drumback Montage
450.1xxxx 460.1xxxx 470.1xxxx
Drumback assembly / Drumback montage / Drumback montage

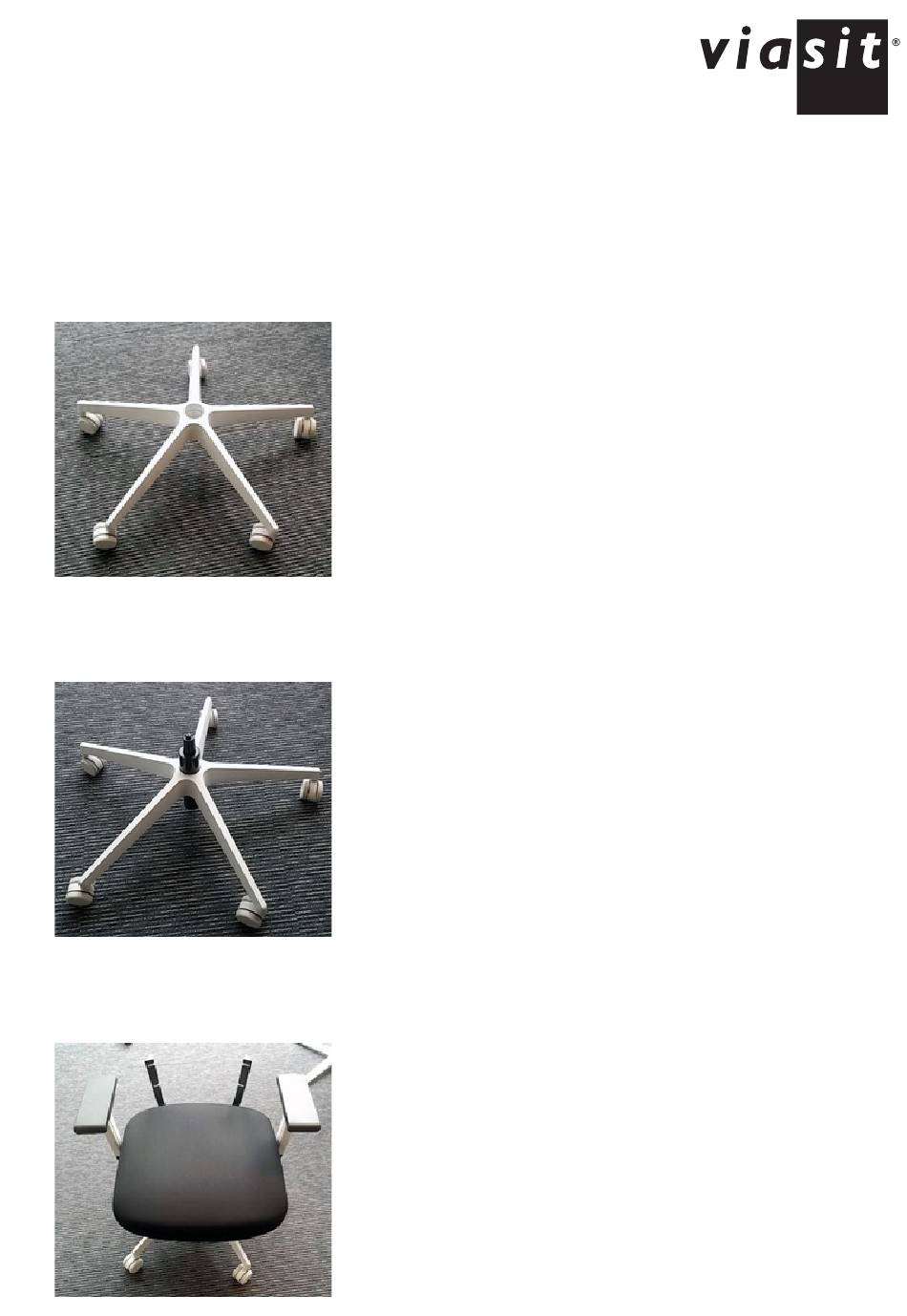

1. Fußkreuz (A02041/A020411) auf den Boden legen.
Place the 5 star base (A02041/A020411) on the floor.
Poser le piètement (A02041/A020411) au sol.
Kruisvoet (A02041/A020411) op de vloer leggen.
2. Gasfeder (A03080) in das Fußkreuz stecken.
Locate the gas lift (A03080) into the center of the base.
Insérer le vérin (A03080) dans le piétement.
Gasveer (A03080) in de kruisvoet steken.
3. Sitz mit Mechanik auf die Gasfeder stecken.
Locate the seat assembly onto the top of the gas lift.
Insérer l'assise, dotée de son mécanisme, sur le vérin.
Zitting inclusief mechaniek op gasveer plaatsen.
Advertisement
Table of Contents
Related Manuals for viasit 450.1 Series
Summary of Contents for viasit 450.1 Series
- Page 1 Drumback Montage 450.1xxxx 460.1xxxx 470.1xxxx Drumback assembly / Drumback montage / Drumback montage 1. Fußkreuz (A02041/A020411) auf den Boden legen. Place the 5 star base (A02041/A020411) on the floor. Poser le piètement (A02041/A020411) au sol. Kruisvoet (A02041/A020411) op de vloer leggen. 2.
- Page 2 4. Rücken (A041603/A041604/A0416040) auf den Rückenlehnenadapter stecken, dabei müssen die Klappen am Rücken geöffnet sein. Open the 2 clips on the backrest (A041603/A041604/A0416040) and push onto the "J bar". En gardant les aillettes ouvertes, coulisser le dossier (A041603/A041604/ A0416040) sur le bras de dossier. Rugleuning (A041603/A041604/A0416040) over de rug geleiding schuiven, daarbij moeten de klepjes open staan.
