Phormalab hotdoor Instruction Booklet

Hotdoor and Phormalab are registered brands of
Urbani srl, Via Garibaldi 67/c 25065 Lumezzane (BS) Italia
Tel. (+39) 030,872181 Fax (+39) 030.872748
IT - LIBRETTO ISTRUZIONI
Prima di usare il prodotto leggere attentamente le istruzioni contenute nel
presente libretto. Urbani srl non potrà essere ritenuta responsabile per
eventuali danni a persone o cose causati dal mancato rispetto delle indicazioni
di seguito elencate, la cui osservanza assicurerà invece la durata e
l'affidabilità, elettrica e meccanica, dell'apparecchio. Conservare sempre
questo libretto d'istruzioni.
Descrizione dell'apparecchio
Apparecchio riscaldante da montare a un livello elevato (minimo 200 cm
dal suolo),

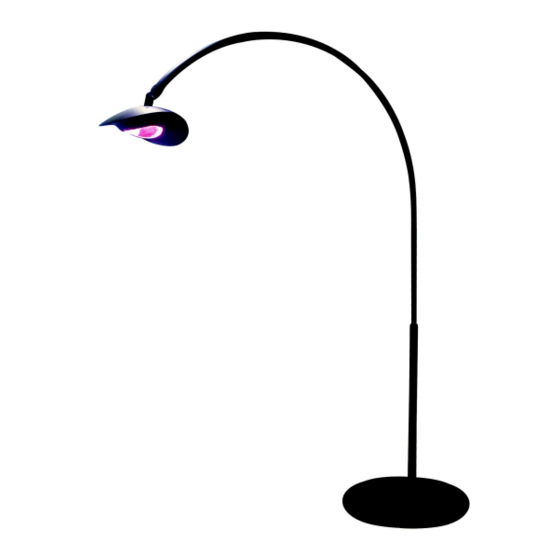

L'apparecchio riscaldante "Hotdoor" (in seguito HD) è una lampada a raggi
infrarossi protetta dall'acqua (grado di protezione IPX5), per il riscaldamento
ausiliario, destinata all'installazione a piantana, a parete o a soffitto.
Il funzionamento di HD è fondato sull'irraggiamento dei raggi infrarossi, in base
al quale il calore è direttamente trasmesso ai corpi dai raggi luminosi che li
investono. HD è priva di parti in movimento ed assicura la massima
silenziosità di funzionamento.
Campo d'impiego
HD risulta particolarmente adatta all'impiego in ambienti domestici,
commerciali o industriali, in special modo laddove sia richiesta un'erogazione
di calore pressoché istantanea, in corrispondenza di aree localizzate.
Attenzione:
questo simbolo indica che è necessario prendere precauzioni per
evitare danni all'utente
Avvertenza:
questo simbolo indica che è necessario prendere precauzioni per
evitare danni al prodotto.
Sicurezza
• Questo apparecchio è costruito a regola d'arte: la sua durata ed affidabilità,
elettrica e meccanica, saranno assicurate dall'adozione di corrette modalità di
impiego e dall'effettuazione di una regolare manutenzione.
• Non usare questo prodotto per una funzione differente da quella esposta nel
presente libretto.
• Dopo aver tolto il prodotto dall'imballo, assicurarsi della sua integrità; nel
dubbio rivolgersi subito ad un Centro Assistenza Tecnica autorizzato Urbani
srl.
   
by
• Non lasciare parti dell'imballo alla portata di bambini o persone diversamente
abili.
• Non sedersi nè appoggiare oggetti sull'apparecchio
• L'uso di qualsiasi apparecchio elettrico comporta l'osservanza di alcune
regole fondamentali, tra le quali: non toccarlo con mani bagnate o umide, non
toccarlo a piedi nudi, non consentirne l'uso a bambini o persone diversamente
abili non sorvegliate.
• Questo apparecchio non è da intendersi adatto all'uso da parte di persone
(incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di
esperienza e conoscenza, a meno che siano state supervisionate o istruite
riguardo all'uso dell'apparecchio da una persona responsabile della loro
sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non
giochino con l'apparecchio.
• Non utilizzare l'apparecchio in presenza di sostanze o vapori infiammabili
come alcool, insetticidi benzina, ecc.
• Se si decide di eliminare definitivamente l'apparecchio spegnerne
l'interruttore e scollegarlo dalla rete elettrica, riponendolo infine lontano da
bambini o persone diversamente abili. Si raccomanda inoltre di renderlo
inutilizzabile tagliandone il cavo di alimentazione.
• Non utilizzare l'apparecchio nelle immediate vicinanze di una vasca da
bagno, di una doccia o di una piscina, ma attenersi sempre alle distanza di
sicurezza prescritte dalle norme CEE-CEI. La temperatura dell'apparecchio,
durante il suo funzionamento, è particolarmente elevata; evitare dunque il
contatto delle superficie roventi con la pelle nuda. Prima di ogni intervento si
raccomanda di spegnere il prodotto ed attendere per almeno 5 minuti
• Non apportare modifiche di alcun genere all'apparecchio.
• Prestare particolare attenzione nei casi di impiego in ambienti non presidiati.
• Ispezionare visivamente e periodicamente l'integrità del prodotto. In caso di
imperfezioni evitarne l'utilizzo e contattare subito il Centro Assistenza Tecnica
Urbani srl.
• HD non deve essere installato sopra ad una presa di corrente quando un
possibile orientamento dell'apparecchio possa portare ad un eccessivo
   
riscaldamento della presa stessa (vedi fig. 5)
• L'apparecchio può essere installato sia in posizione longitudinale che
trasversale, svitando le due viti M6 che fissano l'aggancio superiore alla
lampada e ruotando lo stesso aggancio di 90° , avendo cura di non torcere il
cavo di alimentazione, e riavvitando poi lo snodo nella nuova posizione con le
stesse viti (fig 6)
• Il prodotto deve essere correttamente collegato ad un impianto elettrico
conforme alle normative vigenti e munito di efficace sistema di messa a terra.
In caso di dubbi richiedere un controllo accurato da parte di personale
professionalmente qualificato.
• L'installazione del prodotto deve essere effettuata, nel rispetto delle istruzioni
riportate nel presente libretto, da personale professionalmente qualificato.
L'errato montaggio e/o collegamento elettrico possono causare danni a
persone, animali o cose, dei quali Urbani srl non potrà essere considerata
responsabile.
• ATTENZIONE: HD deve essere collegata ad una rete di
alimentazione fissa. All'atto dell'installazione prevedere un
interruttore tale da assicurare la disconnessione dalla rete, con
una distanza di apertura dei contatti che consenta la
disconnessione completa nelle condizioni della categoria di sovratensione III.
• Collegare il prodotto alla rete di alimentazione elettrica solo se tensione e
portata dell'impianto sono adeguati ai suoi dati di targa e segnatamente alla
sua potenza massima.
• Preliminarmente all'effettuazione di qualsiasi intervento di pulizia o
manutenzione spegnere il prodotto e scollegarlo dalla rete elettrica aprendo
l'interruttore dell'impianto.
• Se il prodotto cade o riceve forti colpi farlo verificare subito presso il Centro
Assistenza Tecnica di Urbani srl.
• Durante gli interventi di manutenzione non toccare direttamente i bulbi ma
agire unicamente sulle calotte terminali. Il bulbo viene danneggiato dal
contatto con le mani nude; in questo caso la garanzia di copertura del prodotto
decade.
• Nel caso di contatto accidentale con la superficie del bulbo, pulire
quest'ultima immediatamente, strofinandola con un panno inumidito di alcool.
• In caso di cattivo funzionamento e/o guasto spegnere l'apparecchio e
rivolgersi subito ad un Centro Assistenza Tecnica autorizzato Urbani srl.
• Per l'eventuale riparazione esigere l'utilizzo di ricambi originali Urbani srl. In
caso di danneggiamento del cavo, o della relativa spina, provvedere
tempestivamente alla sostituzione, che dovrà essere eseguita presso un
Centro Assistenza Tecnica autorizzato Urbani srl.
• Spegnere l'interruttore generale dell'impianto quando: a) si rileva
un'anomalia di funzionamento;b) si decide di eseguire una manutenzione di
pulizia esterna; c) si decide di non utilizzare per lunghi periodi l'apparecchio.
• Non coprire né ostruire l'apparecchio durante il funzionamento.
• Allo scopo di evitare il rischio di incendi non installare
l'apparecchio con gli elementi radianti in prossimità o comunque
orientati verso tendaggi, letti o altri oggetti o materiali facilmente
combustibili; dovrà in ogni caso essere garantita una distanza minima
adeguata ad evitare rischi di danni o innesco incendi. (vedi figure 5-7-8-9-10-
11-12)
• Non utilizzare l'apparecchio in abbinamento a programmatori, temporizzatori
o altri dispositivi in grado di accenderlo automaticamente.
• Il sistema di protezione dell'apparecchio o griglia (opzionale) è stato
concepito per evitare l'accesso diretto agli elementi radianti; in caso di
montaggio della grigia, essa deve essere mantenuta in posizione durante il
funzionamento.
• Se il cavo di alimentazione risulta danneggiato esso deve essere sostituito
dal costruttore o dal suo servizio di assistenza tecnica o comunque da una
persona con una qualifica similare, in modo da prevenire ogni rischio.
• I dati elettrici della rete devono corrispondere a quelli riportati in targa dati.
