Operating Instructions | Betriebsanleitung
Minebea Intec YRB02-X
Ex Rechargeable Battery Pack (External Explosion-protected Rechargeable Battery Pack)
Ex-Akku-Pack (externer wiederaufladbarer Ex-geschützter Akku-Pack)
98647-003-43
98647-003-43

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the YRB02-X and is the answer not in the manual?

Questions and answers

Related Manuals for Minebea Intec YRB02-X

Summary of Contents for Minebea Intec YRB02-X

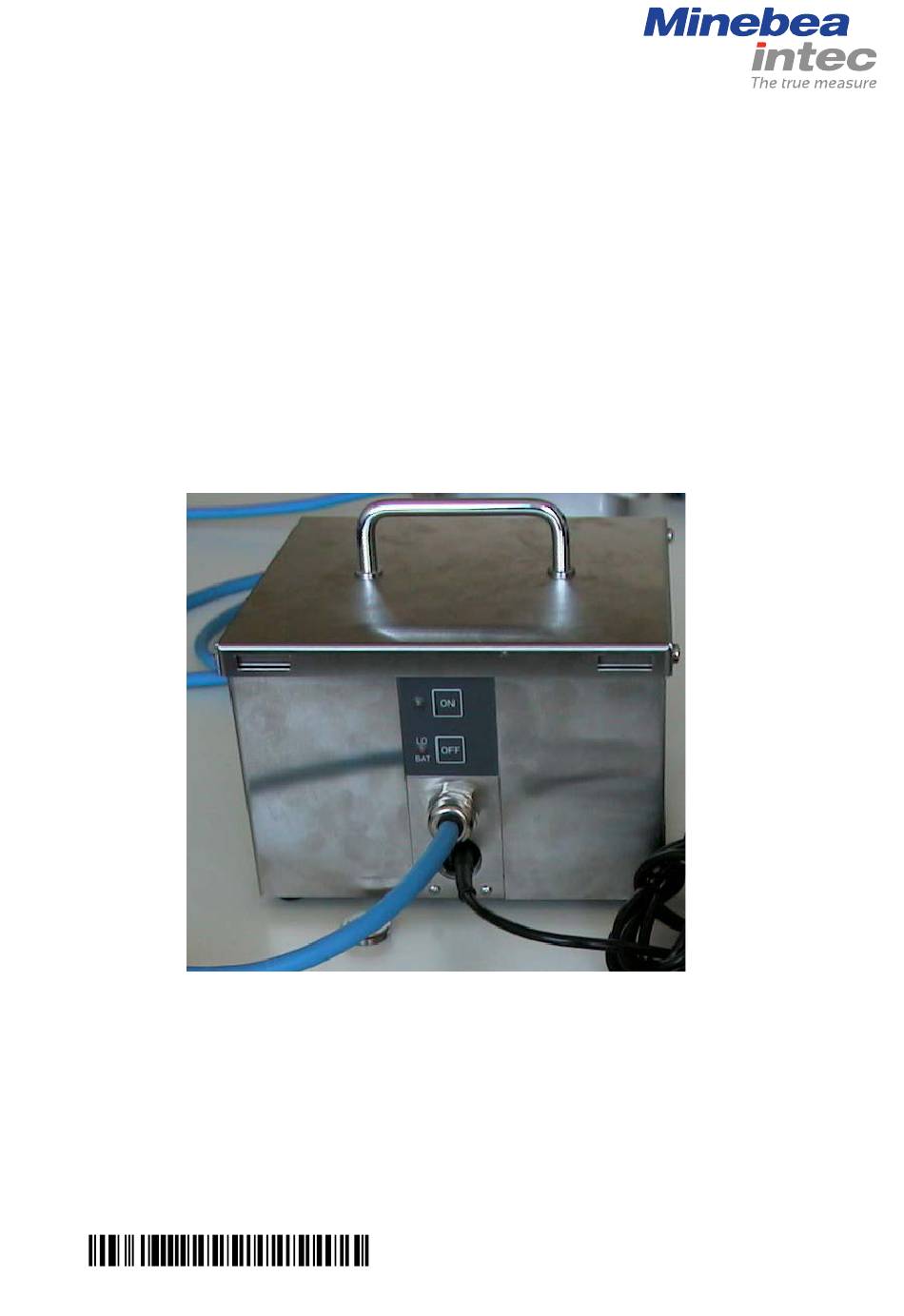

  • Page 1 Operating Instructions | Betriebsanleitung Minebea Intec YRB02-X Ex Rechargeable Battery Pack (External Explosion-protected Rechargeable Battery Pack) Ex-Akku-Pack (externer wiederaufladbarer Ex-geschützter Akku-Pack) 98647-003-43 98647-003-43...
  • Page 2 English – page 3 Deutsch – Seite 24 Operating Instructions | Betriebsanleitung...

  • Page 3: Overview Of The Equipment

    Overview of the Equipment Overview of the Equipment 1 Cover with handle 5 Female connector for the power cable 6 Connecting cable 2 ON key 7 LED, red (battery discharged) 3 OFF key 8 LED, green (operating mode) 4 Threaded sealing cap Operating Instructions | Betriebsanleitung...

  • Page 4: Table Of Contents

    Contents Contents Specifications Overview of the Equipment Serial Number Coding Contents Accessories Power Cords for the Battery Charger Product Description Declaration of Conformity Intended Use EC Type-Examination Certificate Conceptual Design FM Certificate Housing Protection Rating Dimensions and Weight Charger Specification Important Note to Users Warning and Safety Make sure to carefully read and...

  • Page 5: Product Description

    Product Description Product Description Intended Use The YRB02-X is an external rechargeable explosion- protected (Ex) battery pack and is used to power Minebea Intec equipment in hazardous areas or locations without AC power (see the list under item (15) on the EC-type examination certificate and also the instruction manual of the particular instrument for more information).

  • Page 6: Housing Protection Rating

    Product Description Housing Protection Rating The electronic box and the rechargeable batteries meet IP65 protection rating requirements in accordance with EN60529 if the output cable is con- nected and its charging plug is secured with the threaded sealing cap. The IP23-protected outer housing is designed to allow gases to escape from the batteries and through the housing in a controlled manner.

  • Page 7: Warning And Safety Information

    YRB02-X external rechargeable Ex battery pack: – Connect the external rechargeable Ex battery pack YRB02-X only to Minebea Intec equipment that is appropriate for use with the unit (see the list under item (15) on the EC-type examination certificate and also the instruction manual of the particular instru- ment for more information).
  • Page 8 Take the appropriate measures for grounding and protecting the equip- ment against heat and cold. – Use only original Minebea Intec spare parts. This includes the special rechargeable batteries with spe- cially potted connections inside the equipment.

  • Page 9: Notes On Storing The Battery Pack

    Warning and Safety Information Notes on Storing the Battery Pack – Store only completely charged Ex battery packs. – Storage temperature range: –40°C to +50°C (-40°F to +122°F) – If the external rechargeable Ex battery pack is stored at a higher temperature, it must be recharged before 2 years have elapsed;...

  • Page 10: Getting Started

    Minebea Intec office or deal- er for service reasons. Function Test The level of charge in the battery when it is first removed from the packaging is not precisely defined.
  • Page 11 Minebea Intec office or dealer about different plug options or order a different power cord directly (for more information on power cords, see “Spare Parts and Accessories”).
  • Page 12 Getting Started The amount of charge in the external rechargeable Ex battery pack is indicated by an LED on the YRB02LD charger: Steady light Charging Slowly flashing LED Charge received Rapidly flashing LED Batteries are deeply discharged Operating Instructions | Betriebsanleitung...

  • Page 13: Connecting An Explosion- Protected System

    For operating explosion-protected (Ex) Minebea Intec equipment without the use of AC power (example: CAIXS2 explosion-protected indicator). Connect the Minebea Intec Ex equipment to the exter- nal rechargeable Ex battery pack with the permanently attached connecting cable (3). An adapter cable (1) may be necessary.

  • Page 14: Operation

    Operation Operation Switching Connected Equipment On and Off The connected Minebea Intec scale is turned on or switched to standby by pressing the ON/Standby key, just as if it were connected to AC power. Caution: Even if the scale is in standby mode, energy is still drawn from the external rechargeable Ex battery pack.

  • Page 15: Maintenance And Cleaning

    Operation Maintenance and Cleaning If the unit does not function properly or errors occur, notify your supplier or your local Minebea Intec service center directly. Use a cloth that has been wet with a mild detergent (soap) to clean the equipment. Always be sure to...
  • Page 16 Specifications Specifications Model YRB02-X Output voltage Vdc 4 intrinsically safe circuits Charging time, average Capacity Battery life 200 charge/discharge cycles (related to 100% use of the battery charge in each case) Max. storage period at 20°C 2 years, completely charged (At 30°C recharge after 12 months, at 40°C after 6...
  • Page 17 Accessories Accessories Item Order no. YBPH01 Wall mount for YRB02-X: YCC02-XRBEX Connecting cable, length 0.3 m, for connecting Minebea Intec explosion-protected scales of the Economy series (e.g. (EB..-IX) YRB02LD Battery charger (model FW7305/24A) with plug adapter for power cord Input: 100 –...
  • Page 18 certificate Operating Instructions | Betriebsanleitung...
  • Page 19 certificate Operating Instructions | Betriebsanleitung...
  • Page 20 Operating Instructions | Betriebsanleitung...
  • Page 21 Operating Instructions | Betriebsanleitung...
  • Page 22 certificate Operating Instructions | Betriebsanleitung...
  • Page 23 certificate Operating Instructions | Betriebsanleitung...
  • Page 24 Übersichtsdarstelltung Übersichtsdarstelltung 1 Deckel mit Griff 2 ON- Taste 3 OFF-Taste 4 Verschlussschraube 5 Anschlussstecker (Buchse) 6 Anschlusskabel 7 LED, rot, (Batterie entladen) 8 LED, grün (ON-Betrieb) Operating Instructions | Betriebsanleitung...
  • Page 25 Inhaltsverzeichnis Inhaltsverzeichnis 22 Übersichtsdarstellung Technische Daten Codierung der Seriennummer 23 Inhalt Ersatzteile und Zubehör Netzanschlussleitungen 24 Produktbeschreibung zum Ladegerät 24 Verwendungszweck Konformitätserklärung 24 Konzeptioneller Aufbau 25 Gehäuseschutzart Zertifikate 25 Abmessungen und Gewicht 25 Ladegerät 26 Warn- und Sicherheits hinweise Benutzerhinweise 29 Ladegerät 28 Laden des Ex-Akku-Pack Abschnitte mit diesem Zeichen sind...

  • Page 26: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Verwendungszweck Der Ex-Akku-Pack YRB02-X ist ein externer wieder aufladbarer Ex-Batterie-Pack und dient der netz unabhängigen Stromversorgung von Minebea Intec -Ex-Geräten im explosionsgefähr- deten Bereich (siehe Liste unter Punkt (15) der EG-Baumuster prüfbescheinigung sowie die jeweili- ge Betriebs anleitung).

  • Page 27: Gehäuseschutzart

    Produktbeschreibung Gehäuseschutzart Die Elektronikbox und die Akkus erfüllen die Anforde- rungen für die Schutzart IP65 gemäß EN60529, wenn der Ladestecker mit der Verschlussschraube gesichert ist und das Ausgangskabel angeschlossen ist. Das äußere Gehäuse ist mit Schutzart IP23 so konstruiert, dass aus den Akkus entweichende Gase leicht aus dem Gehäuse entweichen können.

  • Page 28: Warn- Und Sicherheitshinweise

    Folgende Hinweise sind für einen sicheren und problemlosen Betrieb mit dem Gerät zu beachten: – Den Ex-Akku-Pack YRB02-X nur an hierfür vor- gesehene Minebea Intec -Geräte anschließen (siehe Liste unter Punkt (15) der EG-Baumusterprüfbe- scheinigung im Anhang dieser Betriebsanleitung sowie die Betriebsanleitung des jeweiligen Gerä-...
  • Page 29 – Nationale Gesetze und Vorschriften sind zu beachten. Den Lieferanten nach den in Ihrem Land geltenden Richtlinien befragen. – Ein Eingriff in das Gerät sollte nur durch Minebea Intec geschultes und autorisiertes Personal erfolgen. Ein unsachgemäßer Eingriff führt zum Verlust der Ex- Zulassung und aller Garantieansprüche.

  • Page 30: Laden Des Ex-Akku-Pack

    Warn- und Sicherheitshinweise Hinweise zum Lagern – Den Ex-Akku-Pack nur voll geladen lagern! – Lagertemperaturbereich: -40°C bis +50°C – Maximale Lagerzeit: 2 Jahre bei 20°C – Bei 30°C nach 12 Monaten, bei 40°C nach 6 Monaten nachladen! Laden des Ex-Akku-Pack Der Ex-Akku-Pack darf nur außerhalb des explosi- onsgefährdeten Bereichs und nur mit dem Ladege- rät YRB02LD geladen werden!

  • Page 31: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Auspacken und Lieferumfang Alle Teile aus der Verpackung entnehmen und Vollständigkeit prüfen: Ex-Akku-Pack und - sofern mitbestellt wurde – Lade- gerät und Netzanschlussleitung. Verpackungsmaterial entsprechend den nationalen Bestimmungen und Vor- schriften entsorgen – besser für den Servicefall aufheben, somit ist im Falle einer Rücksendung an den Lieferanten alles nötige zur Hand.
  • Page 32 Inbetriebnahme Inbetriebnahme Zum Laden die Verschlussschraube (4) entfernen, die Ladeanschlussbuchse (1) einste- cken, die Netzanschlussleitung (2) in das Ladegerät YRB02LD und den Netzstecker (3) in eine Steckdose der Netzinstallation einstecken. Sollte der Netzstecker nicht zu der instal- lierten Netzsteckdose passen, bitte den Fachhändler befragen oder die korrekte Netzanschluss leitung direkt bestellen (verfügbare Netzanschlussleitungen, siehe Ersatz- teile und Zubehör).

  • Page 33: Anschluss Eines Ex-Gerätes

    Inbetriebnahme Anschluss eines Ex-Gerätes Zur netzunabhängigen Versorgung eines Minebea Intec -Ex- Gerätes (Beispiel: Ex-Indikator CAIXS2) dieses mit dem Ex- Akku-Pack durch das fest angeschlossene Anschlusskabel (3) verbinden. Gegebenenfalls ist ein Adapter kabel (1) notwen- dig. Die Verbindung (2) fest schrauben, um den IP-Schutz zu gewährleisten.

  • Page 34: Betrieb

    Betrieb Betrieb Ein- und Ausschalten Das angeschlossene (mobile) Minebea Intec -Gerät wird – wie im Netzbetrieb – bei Bedarf mit der ON/Standby-Taste eingeschaltet oder in Standby gesetzt. Achtung: Auch im Standby- Betrieb wird dem Ex-Akku-Pack weiterhin Energie entzogen. Um den Ex-Akku-Pack bei längeren Pausen zu schonen, die Anlage direkt am Ex-Akku-Pack ausschal- ten.

  • Page 35: Instandhalten Und Reinigen

    Betrieb Instandhalten und Reinigen Bei Funktionsfehlern den Lieferanten benach richtigen oder direkt den Minebea Intec Service. Verschmutzungen mit einem angefeuchteten Tuch und etwas Seifenlauge entfernen. Vorher den Netzstecker für das Ladegerät aus der Steckdose ziehen! Beim Reinigen keine Flüssigkeit in das Gerät eindringen lassen.
  • Page 36 Technische Daten Technische Daten Modell YRB02-X Output Ausgangsspannung Vdc 4 eigensichere Stromkreise Ladezeit, typisch Kapazität Lebensdauer 200 Lade-/Entladezyklen (bezogen auf jeweils 100% Entladung) Max. Lagerzeit bei 20 °C 2 Jahre, voll geladen (Bei 30°C nach 12 Mona- ten, bei 40°C nach 6 Monaten nachladen) Zulässige, rel.
  • Page 37 Zubehör Zubehör Artikel Bestell-Nr. YBPH01 Halterung für YRB02-X YCC02-XRBEX Anschlusskabel, Länge 0,3 m, zum Anschluss von Minebea Intec -Ex-Waagen der Serie Economy (EB..-IX) YRB02LD Ladegerät Type FW7305/24A mit Netzanschlussadapter Eingang: 100 – 240 V~/ 50 – 60 Hz/550 mA/36W Ausgang: 24 Vdc/1,0 A Netzanschlussleitungen zum Ladegerät...
  • Page 38 Zertifikat Operating Instructions | Betriebsanleitung...
  • Page 39 Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen - Richtlinie 94/9/EG EG-Baumusterprüfbescheinigung Nummer: KEMA 03ATEX2137 X Gerät oder Schutzsystem: Ex-Akku-Pack Typ YRB02-X Hersteller: Sartorius AG Anschrift: Weender Landstraße 94-108, 37075 Göttingen, Deutschland Die Bauart dieses Gerätes oder Schutzsystems sowie die verschiedenen zulässigen Ausführungen sind in der Anlage zu dieser EG-Baumusterprüfbescheinigung und in den zugehörigen Unterla-...
  • Page 40 Zertifikat ANLAGE (13) (14) zur EG-Baumusterprüfbescheinigung KEMA 03ATEX2137 X (15) Beschreibung Der Ex-Akku-Pack TypYRB02-X enthält vier voneinander getrennte, eigensichere Versorgungsstromkreise, die durch zwei integrierte Akkumulatoren (jeweils 6,5 Ah oder 10 Ah) ver- sorgt werden. Der Ex-Akku-Pack ist mit einem permanent angeschlossenen Kabel von max. 50 m Länge ausge- stattet.
  • Page 41 Zertifikat ANLAGE (13) (14) zur EG-Baumusterprüfbescheinigung KEMA 03ATEX2137 X Elektrische Daten (Fortsetzung) Die eigensicheren Versorgungsstromkreise des Ex-Akku-Packs dürfen an die zugelassenen Versor- gungsstromkreise (V1 ... V4) folgender zertifizierter Geräte angeschlossen werden: CIXS3 zugelassen gemäß KEMA 03ATEX1157 X CW.XS3-..-..zugelassen gemäß KEMA 03ATEX1157 X FC…….-.X….
  • Page 42 Zertifikat Operating Instructions | Betriebsanleitung...
  • Page 43 Zertifikat Operating Instructions | Betriebsanleitung...
  • Page 44 Minebea Intec Bovenden GmbH & Co. KG Leinetal 2, D-37120 Bovenden, Germany Phone: +49.551.309.83.0 Fax: +49.551.309.83,190 www.minebea-intec.com Copyright by Minebea Intec , Bovenden, Germany. No part of this publication may be reprinted or translated in any form or by any means without the prior written permission of Minebea Intec .
