Opening your life

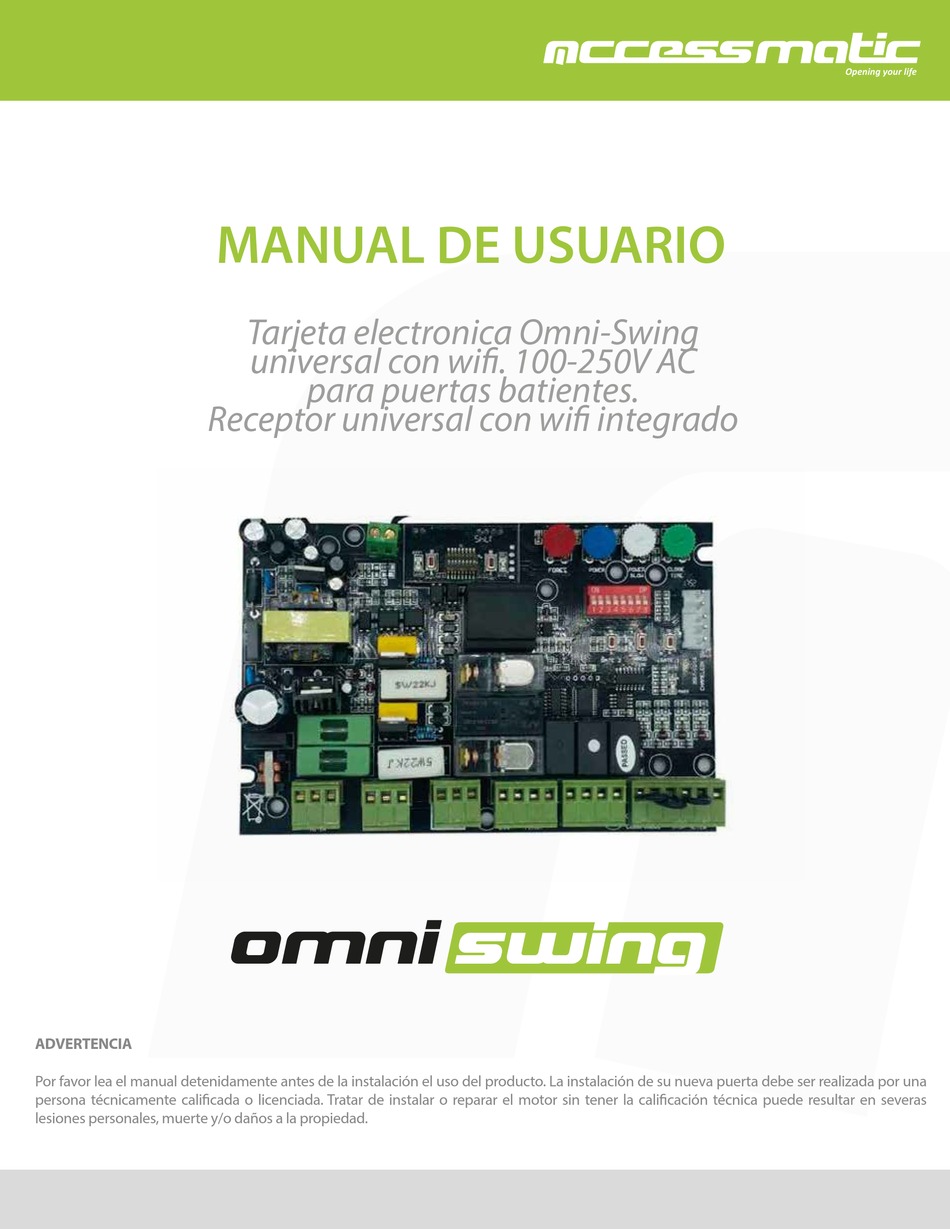

MANUAL DE USUARIO
Tarjeta electronica Omni-Swing
universal con wi . 100-250V AC
para puertas batientes.
Receptor universal con wi integrado
omni
swing
ADVERTENCIA
Por favor lea el manual detenidamente antes de la instalación el uso del producto. La instalación de su nueva puerta debe ser realizada por una
persona técnicamente calificada o licenciada. Tratar de instalar o reparar el motor sin tener la calificación técnica puede resultar en severas
lesiones personales, muerte y/o daños a la propiedad.

Advertisement

Table of Contents
loading

Summary of Contents for Accessmatic omni swing

  • Page 1 Opening your life MANUAL DE USUARIO Tarjeta electronica Omni-Swing universal con wi . 100-250V AC para puertas batientes. Receptor universal con wi integrado omni swing ADVERTENCIA Por favor lea el manual detenidamente antes de la instalación el uso del producto. La instalación de su nueva puerta debe ser realizada por una persona técnicamente calificada o licenciada.
  • Page 2 omni Opening your life Tarjeta electrónica monofásico con alimentación de 100 - 250V AC diseñado para puertas batientes (1 o 2 hojas) con motor de 100-250V AC. FUNCIONAMIENTO • Las maniobras del automatismo se ejecutan mediante los pulsadores OPEN o ALTER y con los botones del mando. La maniobra termina por la nalización del tiempo de funcionamiento programado por el usuario.
  • Page 3 omni Opening your life NOTA: AL CONECTAR ANTENA AEREA, HACERLO SIEMPRE SIN CORRIENTE. NOTA: Dispositivos de seguridad: • Opción 1 (conectar entre 18 y 19): la puerta para y cierra. • Opción 2 (conectar entre 19 y 20): la puerta para y abre. •...
  • Page 4 omni Opening your life AMPERIO-STOP (ROJO) DESHABILITADO POTENCIA DEL MOTOR (AZUL) Regula la potencia de los motores. Girar a la izquierda para disminuir y a la derecha para aumentar. FUERZA PARO SUAVE (BLANCO) Regulación de fuerza del paro suave. Solo con opción 7 ON. Girar a la izquierda para disminuir y a la derecha para aumentar.
  • Page 5 omni Opening your life DESHABILITADO 4 GOLPE DE INVERSIÓN ON: Antes de abrir la puerta se activa la electro cerradura y se cierra durante unos instantes. Al nal de la manio- bra de cierre tiempo de apriete 2 seg por seguridad OFF: Apertura normal con electro cerradura.

  • Page 6: Borrado De Memoria

    omni Opening your life OPCION 8 IMPULSO CADA HORA ON Si la puerta está en reposo o abierta. Realiza un impulso durante 6 seg cada hora. OFF Funcionamiento normal. PROGRAMAR UN MANDO BORRADO DE MEMORIA Presionar el Se enciende Presione Parpadea Guardar y salir Pulsar botón...
  • Page 7 omni Opening your life 1.- una vez hayamos realizado el paso 1, pulsar en la placa el botón “PROG TIME”, el led se quedara jo(laprogramación está abierta). 2.- Pulsar “BOTÓN 1” del mando la puerta maestra comenzara a abrirse. Esperar un tiempo de desfase y pulsar el “BOTÓN 2”. 3.-Pulsar de nuevo el “BOTÓN 1”...
  • Page 8 omni Opening your life 2. Crear nueva cuenta 3. Añadir dispositivo 4. Seleccione el tipo de dispositivo a añadir. En este caso AUACOS100250W 5. Compruebe que el dispositi- 6. Conectar el móvil al wi con el que vaya a trabajar el receptor. vo está...
  • Page 9 omni Opening your life 9. El receptor se agregó correctamente. Pulse “Finalizado” . 8. Mantenga pulsado en el motor el botón “PROG” durante 10. Una vez agregado podremos controlar las maniobras desde el unos segundos hasta que el led dispositivo móvil. rojo parpadee.
  • Page 10 Opening your life USER MANUAL Universal Omni-Swing electronic card with wi . 100-250V AC for swing gates. Universal receiver with integrated Wi-Fi omni swing WARNING Please read the manual carefully before installation using the product. The installation of your new door must be carried out by a technically quali ed or licensed person.

  • Page 11: How It Works

    omni Opening your life This control unit is designed for 1 or 2 wing doors without limit switch. HOW IT WORKS • The control unit maneuvers are executed with OPEN or ALTER buttons and with remote control buttons. The maneuvers end when programmed times nish.
  • Page 12 omni Opening your life NOTE: WHEN CONNECTING AERIAL ANTENNA, MAKE IT ALWAYS WITHOUT CURRENT. ATTENTION: Safety devices: • Option 1 (connect 11 and 14): door stops and closes. • Option 2 (connect 12 and 14): door stops and opens. • Option 3 (connect 13 and 14): door stops.

  • Page 13: Automatic Closure

    omni Opening your life AMPERE-STOP (RED) DISABLED POWER (BLUE) Engine power regulation. Rotate to the LEFT to decrease it and rotate to the RIGHT to increase it. SOT STOP (WHITE) Soft stop motor regulation. Only with Option 7 ON. Rotate to the LEFT to decrease it and rotate to the RIGHT to inc rease it. Available for opening and closing.

  • Page 14: Flashing Light

    omni Opening your life DISABLE 4 INVERSION SHUT ON: Before opening, the electro lock and closure relay are activated. At the end of the closing maneuver tighte- ning time 2 sec for safety. OFF: Normal opening with electro lock. 5 OPEN SECURITY CONTACT (CSEG1) ON: CSEG input stops and inverts 2 seconds the opening maneuver.

  • Page 15: Programming A Transmitter

    omni Opening your life ATTENTION OPTION 8– Hourly impulse ON If the door is at rest or open. Perform an impulse for 6 seg every hour. OFF Normal working conditions. PROGRAMMING A TRANSMITTER MEMORY RESET ** THE RED BUTTON IS LOCATED ON THE RECEIVER’S CARD (PERPENDICULAR TO THE BOARD) AND THE LED THAT FLASHES ASWELL.

  • Page 16: Programming A Device

    omni Opening your life DIGITAL PROGRAMMING OF MANEUVER TIME WITH THE COMMAND 2. - Once we have made step 1, press the "PROG TIME" button on the control board, the led will remain xed (programming is open). 3. - Press "BUTTON 1" of the remote the master door will begin to open. Wait for a time and press "BUTTON 2", the slave door will begin to open.
  • Page 17 omni Opening your life 2. Create new account 3. Add device 4. Select the type of device to add. In this case AUACOS100250W 5. Check that the device is 6. Connect the mobile to the Wi-Fi with which the receiver will work. connected to electrical power, then press “make sure the 7.
  • Page 18 omni Opening your life 9. The receiver was added successfully. Click "Finished". 8. Hold down the “PROG” button on the motor for a few 10. Once added we can control the maneuvers from the mobile device. seconds until the red LED ashes.
  • Page 19 Opening your life www.accessmatic.com...
