Ergo tools Pattfield E-KS 2035 Operating Instruction

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

Download this manual

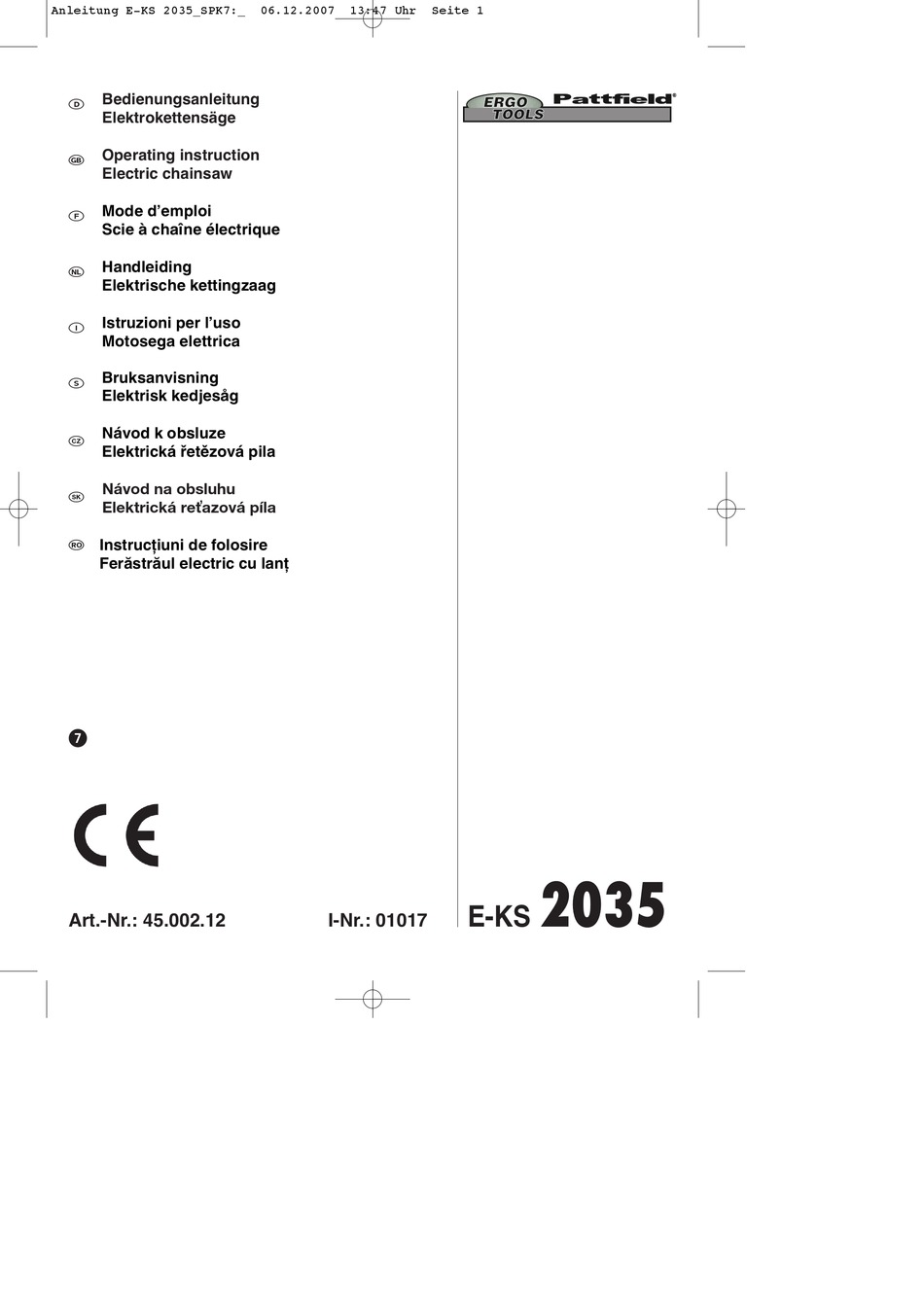

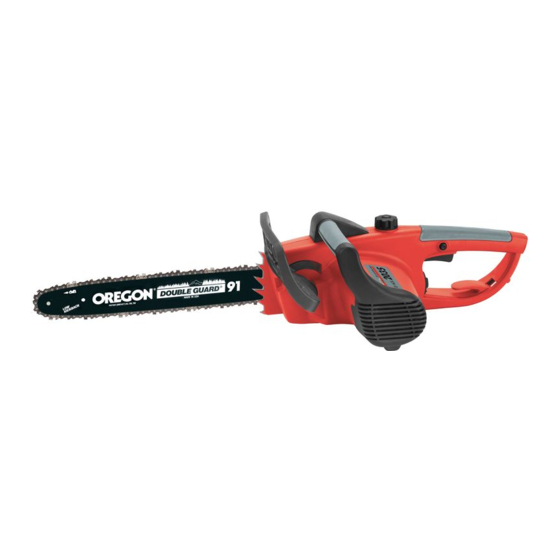

Anleitung E-KS 2035_SPK7:_
Bedienungsanleitung
Elektrokettensäge
Operating instruction
Electric chainsaw
Mode d'emploi
Scie à chaîne électrique
Handleiding
Elektrische kettingzaag
Istruzioni per l'uso
Motosega elettrica
Bruksanvisning
Elektrisk kedjesåg
Návod k obsluze
j
Elektrická řetězová pila
Návod na obsluhu
W
Elektrická reťazová píla
Instrucţiuni de folosire
Ferăstrăul electric cu lanţ
Art.-Nr.: 45.002.12
06.12.2007
13:47 Uhr
Seite 1
I-Nr.: 01017
2035
E-KS
