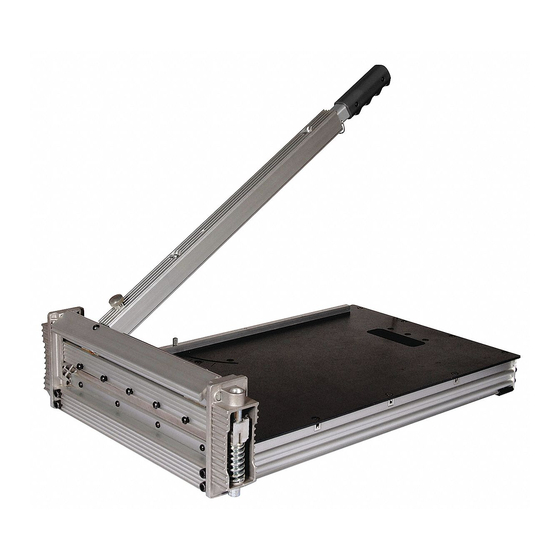

13" Pro Flooring Cutter
OWNER'S MANUAL
Cisaille pro pour revêtement
de sol de 330mm
MANUEL D'UTILISATION
Cortador profesional
para pisos de 330mm
MANUAL DE OPERACIÓN
WARNING Read and
understand all instructions. Failure
to follow all instructions listed below
may result in serious bodily injury.
SAVE THESE INSTRUCTIONS
FOR FUTURE REFERENCE.
AVERTISSEMENT Lire et comprendre
toutes les directives. Le non-respect
des directives décrites ci-dessous
peut causer des blessures graves.
VEUILLEZ CONSERVER CES DIRECTIVES
POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA Lea y comprenda todas
las instrucciones. Si no se cumplen todas
las instrucciones enumeradas a continuac
se puede producir lesiones físicas graves.
CONSERVE ESTAS INSTRUCCIONES PARA
CONSULTARLAS EN EL FUTURO
ión
10-64
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Roberts 13 PRO
Summary of Contents for Roberts 13 PRO
- Page 1 13" Pro Flooring Cutter OWNER’S MANUAL Cisaille pro pour revêtement de sol de 330mm MANUEL D’UTILISATION Cortador profesional para pisos de 330mm MANUAL DE OPERACIÓN WARNING Read and understand all instructions. Failure to follow all instructions listed below may result in serious bodily injury. SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
- Page 2 WARNING: FAILURE TO FOLLOW THESE RULES MAY RESULT IN SERIOUS INJURY! USING THIS MACHINE WITH RESPECT AND CAUTION WILL CONSIDERABLY LESSEN THE POSSIBILITY OF PERSONAL INJURY. SAFETY RULES FOR THE 13" PRO FLOORING CUTTER 1. READ AND UNDERSTAND THIS INSTRUCTION MANUAL BEFORE OPERATING THE 13"...
- Page 3 SET UP Set Up of the Cutter Install the table to the cutter base with provided screws and bolts as shown. Warning: Do not put your fingers against the sharp edge of the blade at any time. Pull up the lock pin on the aluminum handle as shown and insert the handle into the handle base as shown.
- Page 4 CUTTING Cutting Preparation Adjust the angle attachment to desired angle as needed. The angle attachment can be used on left side of the table as shown. Warning: Do not put your fingers against the sharp edge of the blade at any time.
-
Page 5: Maintenance
MAINTENANCE Changing the Blade Use Roberts #10-464 13" Replacement Blade. Use the provided Allen wrench to remove the five screws, then hold the blade at each end and carefully move the blade out of blade holder. Note: The flat side of the blade should face the table. -
Page 6: Part List
PART LIST... - Page 7 PART LIST Parts Q’ty Parts Q’ty Side Frame A Hex head Screw M5 × 8 Customized Bolt M8 Hex Head Screw M8 × 8 Spring Washer Φ8 Hook-2 Hex Head Bolt M8 × 66 Carrying Handle Nylon Board End Table Frame Nylon Bar Holder Thin Nut M5 Hex Head Screw M12 ×...
- Page 8 ROBERTS 10-64 CUTTING CAPACITY CHART 10-64 10-60 Janka Limit on Limit on WOOD FLOORING Rate Engineered Engineered Wood Flooring Wood Flooring Eastern White Pine Basswood White Pine Hemlock Chestnut Larch Douglas Fir Southern Yellow Pine (Loblolly and Shortleaf) Shedua Sycamore...
- Page 9 ROBERTS 10-64 CUTTING CAPACITY CHART Sweet Birch 1470 Curupixa 1490 Sapele / Sapelli 1510 Kambala 1540 Peroba 1557 True Pine / Timborana 1570 Zebrawood 1575 Tualang 1624 Wenge / Red Pine 1630 Highland Beech 1686 Locust 1700 Kempas 1710 Merbau...
- Page 10 AVERTISSEMENT: LA NON-OBSERVATION DE CES RÈGLES PEUT ENTRAINER DE GRAVES BLESSURES! L’UTILISATION DE CET APPAREIL AVEC RESPECT ET PRUDENCE DIMINUERA CONSIDÉRABLEMENT LA POSSIBILITÉ DE BLESSURES CORPORELLES. RÈGLES DE SÉCURITÉ POUR LA CISAILLE PRO DE 330MM 1. LISEZ ET COMPRENEZ BIEN LE MANUEL D’UTILISATION AVANT D’UTILISER LA CISAILLE PRO DE 330MM.
-
Page 11: Montage
MONTAGE Montage de la cisaille Fixer la table à la base enutilisant les vis et boulons fournis, comme illustré. Avertissement: Ne jamais poser les doigts sur le bord tranchant de la lame. Tirez vers le haut la goupille de verrouillage sur l'aluminium poignée et insérez la poignée dans la base de la poignée comme indiqué. - Page 12 COUPES Préparation pour couper Ajustez la fixation angulaire à l'angle désiré, au besoin. Le renvoi d'angle peut être utilisé sur le côté gauche de la table, comme indiqué. Avertissement: Ne jamais poser les doigts sur le bord tranchant de la lame.
- Page 13 ENTRETIENT ENTRETIENT Changement de la lame Utiliser la Lame de rechange de 330mm Roberts #10-464. Utiliser la clé Allen fournie pour enlever les cinq vis, puis tenir la lame de chaque extrémité et enlever la prudemment du porte-lame. Remarque: Le côté plat de la lame devrait être tourné...
-
Page 14: Liste Des Pièces Détachées
LISTE DES PIÈCES DÉTACHÉES -13-... - Page 15 LISTE DES PIÈCES DÉTACHÉES Pièces Qté Pièces Qté Goupille de verrouillage Vis M8×8 Boulon M8 Crochet B Ressort rondelle Φ8 Extrémité de la structure du plateau Boulon M8×66 Poignée de manutention Plateau en nylon Écrou M5 Base de rétention en nylon Encoche de positionnement courbe Vis M6×14...
- Page 16 ROBERTS 10-64 TABLEAU DE CAPACITÉ DE COUPE 10-64 10-60 Taux Limite sur Limite sur ESSENCE DE BOIS Janka le Bois le Bois d’Ingénierie d’Ingénierie Pin Blanc Tilleul d’Amérique Pin Blanc Pruche Châtaignier Mélèze Douglas Vert Pin des Marais Shedua Platane Occidental...
- Page 17 ROBERTS 10-64 TABLEAU DE CAPACITÉ DE COUPE Bouleau Flexible 1470 Curupixa 1490 Sapelli 1510 Kambala 1540 Timborana 1570 Zingana 1575 Tualang 1624 Wengé / Pin Rouge 1630 Hêtre Highland 1686 Robinier 1700 Kempas 1710 Merbeau 1712 Campêche 1720 Padouk d’Afrique...
- Page 18 ADVERTENCIA: ¡NO SEGUIR ÉSTAS INSTRUCCIONES PUEDE RESULTAR CON HERIDAS SERIAS! UTILIZAR ÉSTA HERRAMIENTA CON RESPETO Y PRECAUCIÓN REDUCIRÁ CONSIDERABLEMENTE LA POSIBILIDAD DE CAUSAR HERIDAS PERSONALES. INSTRUCCIONES DE SEGURIDAD PARA EL CORTADOR PROFESIONAL PARA PISOS DE 330MM 1. LEER Y ENTENDER ESTE MANUAL DE OPERACIÓN ANTES DE UTILIZAR CORTADOR PROFESIONAL PARA PISOS DE 330MM.
-
Page 19: Instalación
INSTALACIÓN Instalación del cortador Jale hacia arriba el perno de bloqueo que está en la manija de aluminio e inserte la base de la manija en la manija, tal como se muestra. Advertencia: No ponga los dedos contra el borde afilado de la cuchilla en ningún momento. - Page 20 CORTE Preparación del corte Ajuste el accesorio para cortes en ángulo hacia el ángulo deseado de acuerdo a lo requerido. El accesorio para cortes en angulo puede utilizarlo al lado izquierdo de la mesa tal como se muestra. Advertencia: No ponga los dedos contra el borde afilado de la cuchilla en ningún momento.
-
Page 21: Mantenimiento
MANTENIMIENTO Cambio de la cuchilla Utilice la Cuchilla de reemplazo de 330mm #10-464 de Roberts. Utilice la llave Allen proporcionada para quitar los cinco tornillos, a continuación mantenga la cuchilla por cada extremo y mueva con cuidado la cuchilla de su soporte. -
Page 22: Lista De Partes
LISTA DE PARTES -21-... - Page 23 LISTA DE PARTES Partes C’ad Partes C’ad Lado del marco A Tornillo M5 × 8 Perno M8 Tornillo M8 × 8 Arandela de muelle Φ8 Gancho -2 Perno M8 × 66 Manija para transportar Panel de nylon Fin de la plataforma de trabajo Sujeción de la base de nylon Tuerca M5 Tornillo M12 ×...
- Page 24 ROBERTS 10-64 TABLA DE CAPACIDAD DE CORTE 10-64 10-60 Rango Limite para el Limite para el PISO DE MADERA Janka Piso de Madera Piso de Madera de Ingenieria de Ingenieria Pino Blanco del Este Tilo Americano Pino Blanco Cicuta Castaño...
- Page 25 ROBERTS 10-64 TABLA DE CAPACIDAD DE CORTE Abedul Dulce 1470 Curupixa 1490 Sapele / Sapelli 1510 Kambala 1540 Peroba 1557 Pino Real / Timborana 1570 Madera Cebra 1575 Tualang 1624 Wengué / Pino Rojo 1630 Playa Highland 1686 Locust 1700...
- Page 26 NOTES | NOTES | NOTAS -25-...
- Page 27 NOTES | NOTES | NOTAS -26-...
- Page 28 Made in China Fabriqué en Chine Hecho en China Roberts Consolidated Industries, Inc. Boca Raton, FL 33487 www.robertsconsolidated.com E2713_8127...
