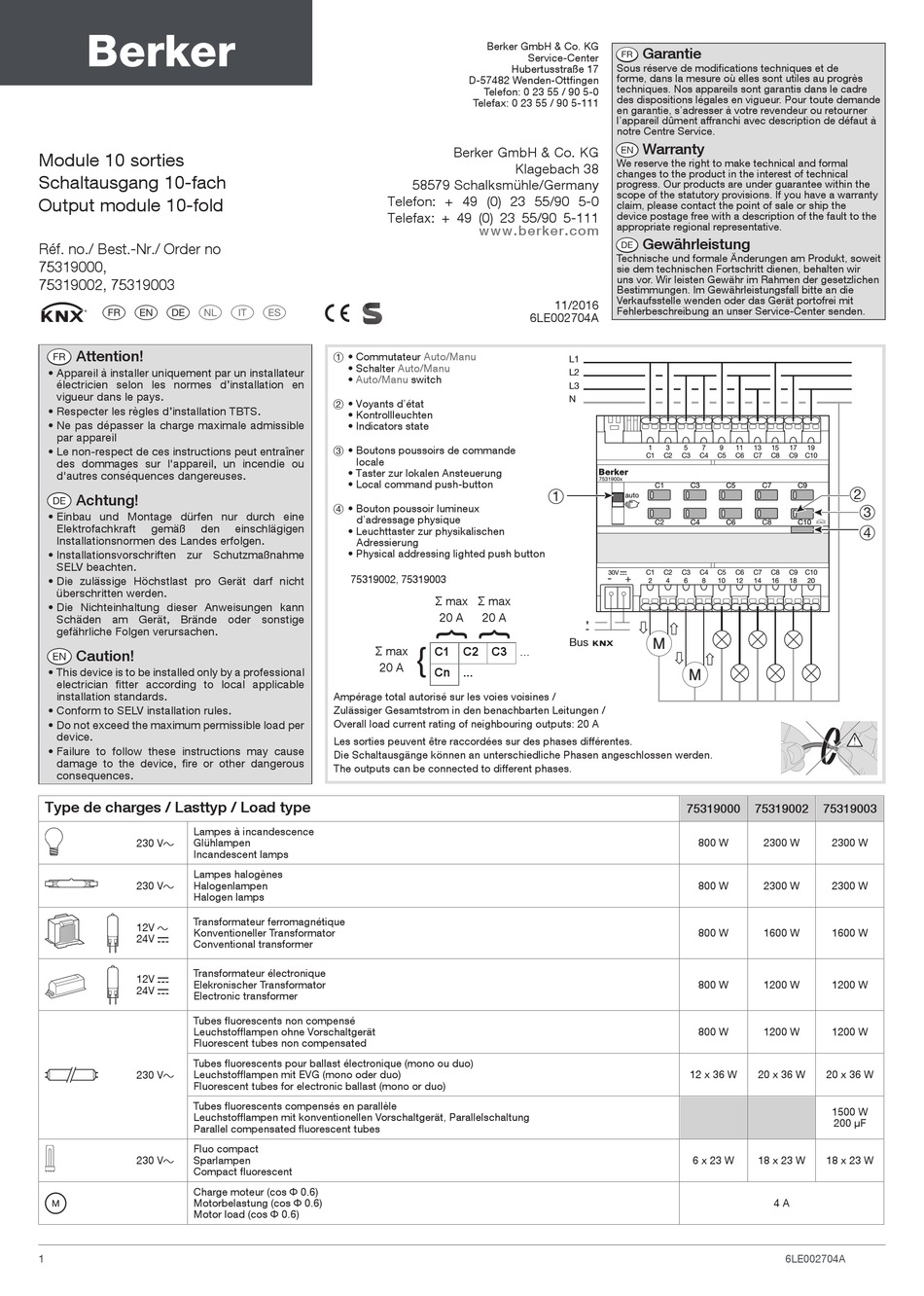

Berker 75319000 Manual

Module 10 sorties
Schaltausgang 10-fach
Output module 10-fold
Réf. no./ Best.-Nr./ Order no
75319000,
75319002, 75319003
a z e i y r
Attention!
A
• Appareil à installer uniquement par un installateur
électricien selon les normes d'installation en
vigueur dans le pays.
• Respecter les règles d'installation TBTS.
• Ne pas dépasser la charge maximale admissible
par appareil
• Le non-respect de ces instructions peut entraîner
des dommages sur l'appareil, un incendie ou
d'autres conséquences dangereuses.
Achtung!
E
• Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den
Installationsnormen des Landes erfolgen.
• Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
• Die zulässige Höchstlast pro Gerät darf nicht
überschritten werden.
• Die Nichteinhaltung dieser Anweisungen kann
Schäden am Gerät, Brände oder sonstige
gefährliche Folgen verursachen.
Caution!
Z
• This device is to be installed only by a professional
electrician fitter according to local applicable
installation standards.
• Conform to SELV installation rules.
• Do not exceed the maximum permissible load per
device.
• Failure to follow these instructions may cause
damage to the device, fire or other dangerous
consequences.
Type de charges / Lasttyp / Load type
Lampes à incandescence
230 Vv Glühlampen
Incandescent lamps
Lampes halogènes
230 Vv Halogenlampen
Halogen lamps
Transformateur ferromagnétique
12V v
Konventioneller Transformator
24V s
Conventional transformer
Transformateur électronique
12V s
Elekronischer Transformator
24V s
Electronic transformer
Tubes fluorescents non compensé
Leuchstofflampen ohne Vorschaltgerät
Fluorescent tubes non compensated
Tubes fluorescents pour ballast électronique (mono ou duo)
230 Vv Leuchstofflampen mit EVG (mono oder duo)
Fluorescent tubes for electronic ballast (mono or duo)
Tubes fluorescents compensés en parallèle
Leuchstofflampen mit konventionellen Vorschaltgerät, Parallelschaltung
Parallel compensated fluorescent tubes
Fluo compact
230 Vv Sparlampen
Compact fluorescent
Charge moteur (cos Φ 0.6)
Motorbelastung (cos Φ 0.6)
Motor load (cos Φ 0.6)
1
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
M
1 • Commutateur
• Schalter Auto/Manu
• Auto/Manu
2 • Voyants d'état
• Kontrollleuchten
• Indicators state
3 • Boutons poussoirs de commande
locale
• Taster zur lokalen Ansteuerung
• Local command push-button
4 • Bouton poussoir lumineux
d'adressage physique
einschlägigen
• Leuchttaster zur physikalischen
Adressierung
• Physical addressing lighted push button
75319002, 75319003
Σ max
20 A
Ampérage total autorisé sur les voies voisines /
Zulässiger Gesamtstrom in den benachbarten Leitungen /
Overall load current rating of neighbouring outputs: 20 A
Les sorties peuvent être raccordées sur des phases différentes.
Die Schaltausgänge können an unterschiedliche Phasen angeschlossen werden.
The outputs can be connected to different phases.
Berker GmbH & Co. KG
Service-Center
Hubertusstraße 17
D-57482 Wenden-Ottfingen
Telefon: 0 23 55 / 90 5-0
Telefax: 0 23 55 / 90 5-111
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
www.berker.com
11/2016
6LE002704A
Auto/Manu
L1
L2
switch
L3
N
1
Σ max Σ max
20 A 20 A
Bus
C1 C2 C3 ...
Cn ...
Garantie
A
Sous réserve de modifications techniques et de
forme, dans la mesure où elles sont utiles au progrès
techniques. Nos appareils sont garantis dans le cadre
des dispositions légales en vigueur. Pour toute demande
en garantie, s'adresser à votre revendeur ou retourner
l'appareil dûment affranchi avec description de défaut à
notre Centre Service.
Warranty
Z
We reserve the right to make technical and formal
changes to the product in the interest of technical
progress. Our products are under guarantee within the
scope of the statutory provisions. If you have a warranty
claim, please contact the point of sale or ship the
device postage free with a description of the fault to the
appropriate regional representative.
Gewährleistung
E
Technische und formale Änderungen am Produkt, soweit
sie dem technischen Fortschritt dienen, behalten wir
uns vor. Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen. Im Gewährleistungsfall bitte an die
Verkaufsstelle wenden oder das Gerät portofrei mit
Fehlerbeschreibung an unser Service-Center senden.
1 3 5 7 13 15
9 11
C1 C2 C3 C4 C5 C6 C7 C8
C1 C3 C3 C5 C5 C7
auto
C2 C4 C4 C6 C6 C8
C1 C2 C3 C4 C5 C6 C7 C8
30V s
-
+
2 4 6 8 10 12 14 16
75319000 75319002
800 W 2300 W
800 W 2300 W
800 W 1600 W
800 W 1200 W
800 W 1200 W
12 x 36 W 20 x 36 W
6 x 23 W 18 x 23 W
4 A
17 19
C9 C10
C9 C9
2
3
C10 C10
4
C9 C10
18 20
75319003
2300 W
2300 W
1600 W
1200 W
1200 W
20 x 36 W
1500 W
200 µF
18 x 23 W
