Fire Mountain JH06112001 Manual

14 kw outdoor gas patio heater
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

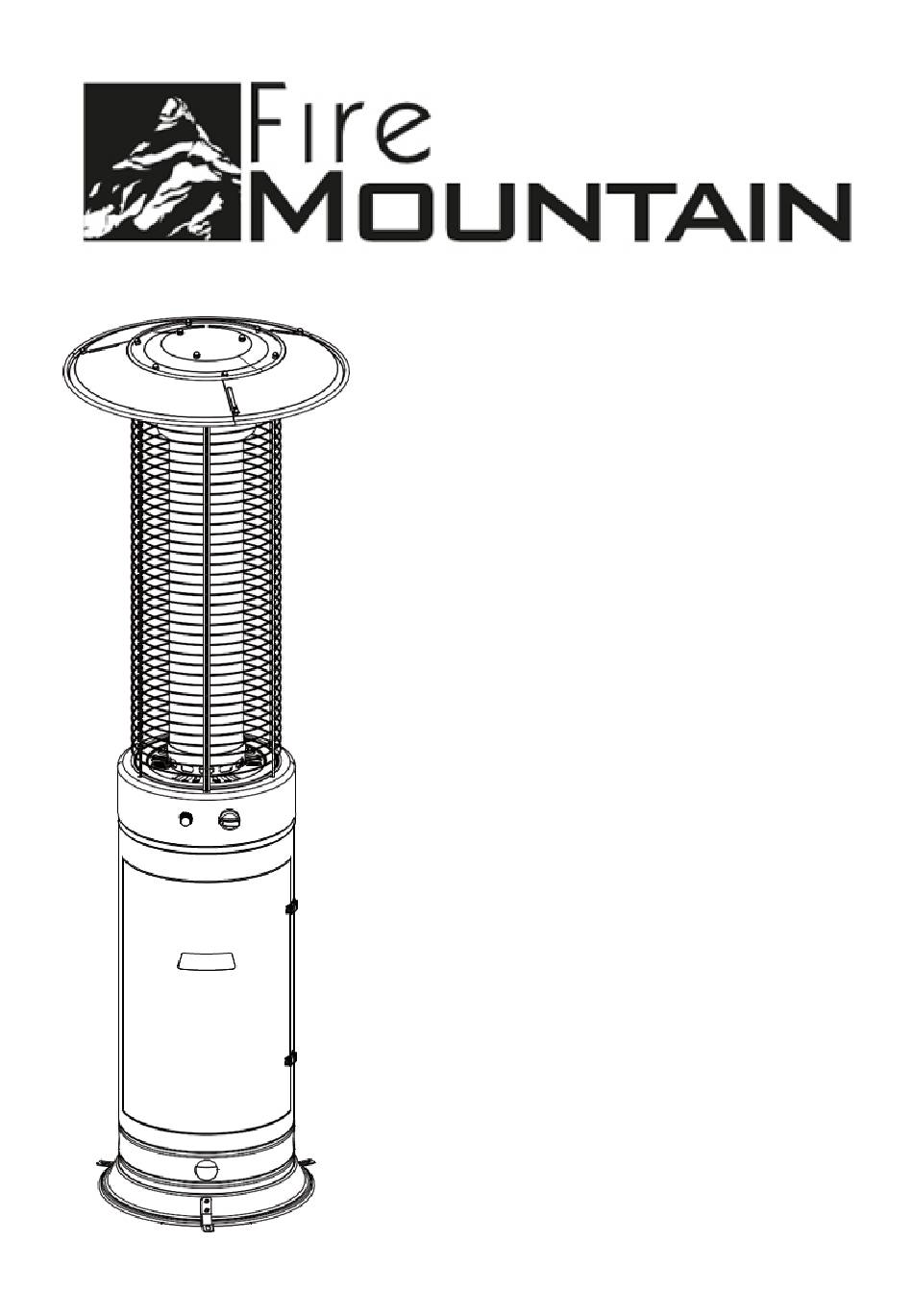

14 kW Outdoor Gas Patio Heater/
14 kW Gas-Terassenheizer
PLEASE READ AND KEEP THESE INSTRUCTIONS FOR FUTURE USE
BITTE LESEN SIE SICH DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH UND HEBEN SIE FÜR
ZUKÜNFTIGE ZWECKE GUT AUF
SAP Code: JH06112001
For further assistance, other products and more, join us at:
Website: www.firemountain.co.uk
Facebook: www.facebook.com/fire-mountain

Advertisement

loading
Need help?

Need help?

Do you have a question about the JH06112001 and is the answer not in the manual?

Questions and answers

Summary of Contents for Fire Mountain JH06112001

  • Page 1 PLEASE READ AND KEEP THESE INSTRUCTIONS FOR FUTURE USE BITTE LESEN SIE SICH DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH UND HEBEN SIE FÜR ZUKÜNFTIGE ZWECKE GUT AUF SAP Code: JH06112001 For further assistance, other products and more, join us at: Website: www.firemountain.co.uk...
  • Page 2 Thank you for choosing our Fire Mountain Outdoor Gas Patio Heater. Please read this user manual carefully and keep it for future reference. If you need any assistance, please contact our customer service team on the details provided on the back page of this manual.
  • Page 3 Caution: Please read the following safety guidelines before operation This patio heater is for outdoor use only (see attached diagrammatical representations of outdoor areas). This outdoor heater is not intended to be installed on recreational vehicles and/or boats. Do not use the heater inside the home. Gas heater without atmospheric sensing device should only be used for heating buildings used for animal rearing or for outdoor use.
  • Page 4 Keep the ventilation opening of the cylinder enclosure free and clear of debris. Do not paint the radiant screen, control panel or top canopy reflector. Control compartment, burner and circulation air passageways of the heater must be kept clean. Frequent cleaning may be required as necessary. The gas cylinder should be turned off when the heater is not in use.
  • Page 5 Heater Location The heater is primarily for outdoor use only (see attached diagrammatical representations of outdoor areas). Do not use it for indoors or in an enclosed area. Always ensure that adequate fresh air ventilation is provided. Do not use the heater for the heating of domestic premises.
  • Page 6 The installation must conform to local codes, or in the absence of local codes, to the standard for the storage and handling of liquid petroleum gases. A dented, rusted or damaged gas cylinder may be hazardous and should be checked by your gas supplier.
  • Page 7 Diagrammatical Representations of Outdoor Areas...
  • Page 9 Parts and Specifications...
  • Page 10 B. Specifications • For outdoor use only Uses propane, butane or LPG only • Max Wattage: 13.5W • Consumption: 982g/hr • Weight: Metal w/powder coating 14.5kg, Stainless Steel 14kg • Height: 1860 mm • CE approved • Tools Needed Open ended wrench 10 & 13mm •...
  • Page 11 Assembly Procedures Step 1 Flip the tank housing (H) upside down and attach the wheel assembly (J) to the base of the tank housing (H) using 2pcs M8 x 16 screws (AA) and M8 nuts (BB). Step 2 Assemble the burner (G) on tank (H) with screw (CC) and Nut (DD).
  • Page 12 Step 3 Remove the 3 preassembled screws (EE) from the top of the burner (G). Attach the glass tube ring (F) to the top of the burner (G) using the 3 screws removed at the beginning of this step. Be sure to fully tighten.
  • Page 13 Step 6 Assemble the reflector (A+B) with screws (KK) 9pcs and Nuts (HH) 9pcs. Step 7 Assemble the 3pcs M8X65 double head screw (LL) on the Heat Insulation plate (C). Step 8 Assemble the Heat Insulation plate with flame screen on mesh guard, with 3pcs M5 nuts (DD).
  • Page 14 Step 9 Assemble the reflector with 3pcs M8 nuts (MM). Step 10 Attach the anchoring arms (FF) onto the base of the tank housing (D) using 6 M6 x 12 screws (BB) and 6 M6 nuts (DD).

  • Page 15: Operation

    Operation To Light 1. Unscrew the ignition button on the burner to see if the battery (H) has already been placed inside. If the battery (H) is not already within the ignition button on the burner, please place the battery (H) into the ignition button slot. 2.
  • Page 16 Replacing the Gas Cylinder 1. Close the valve of the gas cylinder. 2. Disconnect the regulator from the cylinder following the instructions that came with your regulator. 3. Replace the cylinder. 4. In the absence of any flame, remove the plug or seal cap from the cylinder valve. 5.
  • Page 17 Cleaning and Care Wipe off powder coated surfaces with soft, moist rag and soap water. Do not clean heater with cleaners that are combustible or corrosive Remove debris, spider and insect nests from ventilation opening of the cylinder enclosure, control compartment, burner and circulation air passageways of the heater with heavy duty pipe cleaner or compressed air to keep appliance clean and safe for use.
  • Page 18 First Aid for Burn EYES Seek medical attention IMMEDIATELY. Do not put ointments or liquids in eye. ELSEWHERE Consult a doctor if the burn is not healed in 24 hours, or the burn is larger than the size of a palm.
  • Page 19 Problems Check List...

  • Page 20: Customer Services

    2 year period. Customer Services: If you would like further advice or information on your product, ensure you have the SAP code ready and please get in touch with us at Fire Mountain on the contact options below: SAP Code: JH06112001 Phone: 0330 002 1177 (Mon –...
  • Page 21 Vielen Dank, dass Sie sich für unseren Fire Mountain Gas-Heizstrahler entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie diese zum späteren Nachschlagen auf. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an unseren Kundendienst. Die Einzelheiten finden Sie auf der Rückseite dieser Bedienungsanleitung.
  • Page 22 Achtung: Bitte lessen Sie vor dem Nutzung die folgenden Sicherheitsrichtlinien Dieser Heizstrahler darf nu rim Freien verwendet werden (siehe beigefügte schematische Darstellung der Außenbereiche). Dieser Heizstrahler ist nicht für die Installation in Fahrzeugen oder Booten vorgesehen. Verwenden Sie den Heizstrahler nicht im Haus. Der Heizstrahler ohne Athmosphärenanzeiger darf nur zum Heizen von Flächen im Freien verwendet werden.
  • Page 23 Halten Sie die Öffnungen zur Belüftung des Zylindergehäuses frei von Rückständen. Streichen Sie unter keinen Umständen das Gehäuse und die Verkleidung des Heizlüfters. Steuerung, Brenner und Luftschläuche des Heizstrahlers müssen sauber gehalten werden. Möglicherweise ist eine regelmäßige Reinigung erforderlich. Die Gasflasche muss abgeschaltet werden, wenn der Heizstrahler nicht in Verwendung ist. Überprüfen Sie den Heizstrahler sofort, wenn eins der folgenden Probleme auftritt: Der Heizstrahler erreicht nicht die gewünschte Temperatur.
  • Page 24 Standort für den Heizstrahler Der Heizstrahler ist ausschließlich für den Außenbereich vorgesehen (siehe beigefügte schematische Darstellung der Außenbereiche). Verwenden Sie den Heizstrahler nicht in Innenräumen, sowie geschlossenen Räumen. Stellen Sie immer eine ausreichende Frischluftzufuhr sicher. Verwenden Sie den Heizstrahler niemals zum Heizen von Wohnräumen.
  • Page 25 Die Installation muss den örtlichen Vorschriften oder, falls keine örtlichen Vorschriften vorliegen, den Vorschriften für die Lagerung und den Umgang mit flüssigen Erdölgasen entsprechen. Eine verbeulte, verrostete oder beschädigte Gasflasche kann gefährlich sein und sollte von Ihrem Gasversorger überprüft werden. Verwenden Sie niemals eine Gasflasche mit beschädigtem Ventilanschluss.
  • Page 26 Diagrammatische Darstellung vom Gebrauch in Außenbereichen Beide Seiten geöffnet...
  • Page 27 Mind. 30% der restlichen Offene Seite mind. 25% der gesamten Wandfläche muss gesamten Wandfläche offen und frei zugänglich sein Mind. 30% der restlichen gesamten Wandfläche muss offen und frei zugänglich sein...
  • Page 28 Einzelteile und Spezifikationen Konstruktion und Eigenschaften • Transportabler Heizstrahler für den Außenbereich mit Vorrichtung für eine Gasflasche • Flammenschutz aus Edelstahl • Wärmeabgabe vom Reflektor • Variabler Bedienknopf mti elektrischer Zündung • Kippschalter schaltet den Heizstrahler automatisch ab, wenn das Gerät versehentlich umgestoßen wird AA x 8 Stk HH x 9 KK x 9...
  • Page 29 B. Spezifikationen • Nur für den Außengebrauch • Kann mit Propan, Butan oder Flüssigkeit genutzt werden • Max. Wattleistung: 13,5 W • Verbrauch: 982 g pro Stunde Gewicht: Metall mit Pulverbeschichtung 14,5 kg, Edelstahl 14 kg • Höhe: 186 cm •...

  • Page 30: Montage

    Montage Schritt 1 Drehen Sie das Gehäuse für die Gasflasche (H) um und befestigen Sie die Radbaugruppe (J) mit zwei M8 x 16-Schrauben (AA) und M8- Muttern (BB) an die Basis des Gehäuses für die Gasflasche (H). Schritt 2 Montieren Sie den Brenner (G) mit der Schraube (CC) und der Mutter (DD) am Tank (H).
  • Page 31 Schritt 3 Entfernen Sie die 3 vormontierten Schrauben (EE) von der Oberseite des Brenners (G). Befestigen Sie den Glasrohrring (F) mit den drei zu Beginn diesen Schrittes entfernten Schrauben an der Oberseite des Brenners (G). Achten Sie darauf, dass Sie diese fest anziehen. Schritt 4 Setzen Sie das Glasrohr (E) oben in den Glasrohrring (F) ein.
  • Page 32 Schritt 6 Montieren Sie den Reflektor (A +B) mit neun Schrauben (KK) und neun Muttern (HH). Schritt 7 Montieren Sie die 3-teilige M8X65- Doppelkopfschraube (LL) auf der Wärmeisolierplatte (C). Schritt 8 Montieren Sie die Wärmedämmplatte mit Flammengitter mit Hilfe von drei M5- Muttern (DD) am Schutzgitter.
  • Page 33 Schritt 9 Montieren Sie den Reflektor mit drei M8- Muttern (MM). Schritt 10 Befestigen Sie die Verankerungsarme (FF) mit sechs M6 x 12 Schrauben (II) und sechs M6 Muttern (JJ) am Boden des Gehäuses für die Gasflasche (GG).

  • Page 34: Betrieb

    Betrieb Anfeuern 1. Den Zündknopf am Brenner herausdrehen, um festzustellen, ob die Batterie (H) bereits eingelegt ist. Befindet sich die Batterie (H) noch nicht im Zündschloss des Brenners, setzen Sie die Batterie (H) in den Schlitz des Zündschlosses ein. 2. Vergewissern Sie sich, dass der Zündknopf auf “Aus” steht.
  • Page 35 Austauschen und ersetzen der Gasflasche 1. Schließen Sie das Ventil der Gasflasche. 2. Trennen Sie den Regler vom Zylinder, indem Sie die mit Ihrem Regler gelieferten Anweisungen befolgen. 3. Ersetzen Sie den Zylinder. 4. Entfernen Sie den Stöpsel oder die Verschlusskappe vom Ventil der Gasflasche, wenn keine Flamme vorhanden ist.
  • Page 36 Reinigung und Pflege Wischen Sie pulverbeschichtete Oberflächen mit einem weichen, feuchten Lappen und Seifenwasser ab. Reinigen Sie den Heizstrahler nicht mit brennbaren oder ätzenden Reinigungsmitteln. Entfernen Sie Schmutz, Spinnen und Insektennester mit einem Hochdruckreiniger oder Druckluft aus den Belüftungsöffnungen des Zylindergehäuses, der Reglereinheit, des Brenners und der Umluftkanäle des Heizgeräts, um diesen sauber und betriebssicher zu halten.
  • Page 37 Erste Hilfe bei Verbrennungen AUGEN Suchen Sie SOFORT einen Arzt auf. Verwenden Sie keine Salben oder Flüssigkeiten in Ihrem Auge. ANDERE KÖRPERSTELLEN Wenden Sie sich an einen Arzt, wenn die Brandwunde innerhalb von 24 Stunden nicht geheilt ist oder die Brandwunder größer als eine Handfläche ist. Im Ernstfall und bei schweren Verletzungen UMGEHEND einen Arzt aufsuchen oder Krankenwagen rufen.
  • Page 38 Checkliste für verschiedene Probleme PROBLEM MÖGLICHE URSACHE LÖSUNG Zündung zündet nicht Das Gasventil ist möglicherweise AUS Schalten Sie das Gasventil ein Gasflasche ist leer Gastank auffüllen Zündungseinspritzventil reinigen oder Zündungs-Einspritzventil ist blockiert ersetzen. Spülen Sie die Luft aus den Luft im Versorgungssystem Leitungen, indem Sie den Steuerknopf drücken, bis Sie Gas riechen.

  • Page 39: Garantie

    Garantie Unsere Produkte unterliegen ab Kaufdatum einer Gewährleistungsfrist von 2 Jahren. Produkte, bei denen innerhalb dieses Zeitraums ein Fehler auftritt, sind von unserer Garantie abgedeckt. Wir ersetzen defekte Teile oder, sofern keine Ersatzteile verfügbar sind, das gesamte Produkt. Die Garantie gilt nicht für Mängel an der Ware, die auf normale Abnutzung, vorsätzliche Beschädigung, Unfall, Fahrlässigkeit von Ihnen oder Dritten, nicht von uns empfohlene Verwendungen, Nichtbeachtung unserer Anweisungen, durchgeführte Änderungen oder Reparaturen zurückzuführen sind, die nicht unserer Zustimmung...
