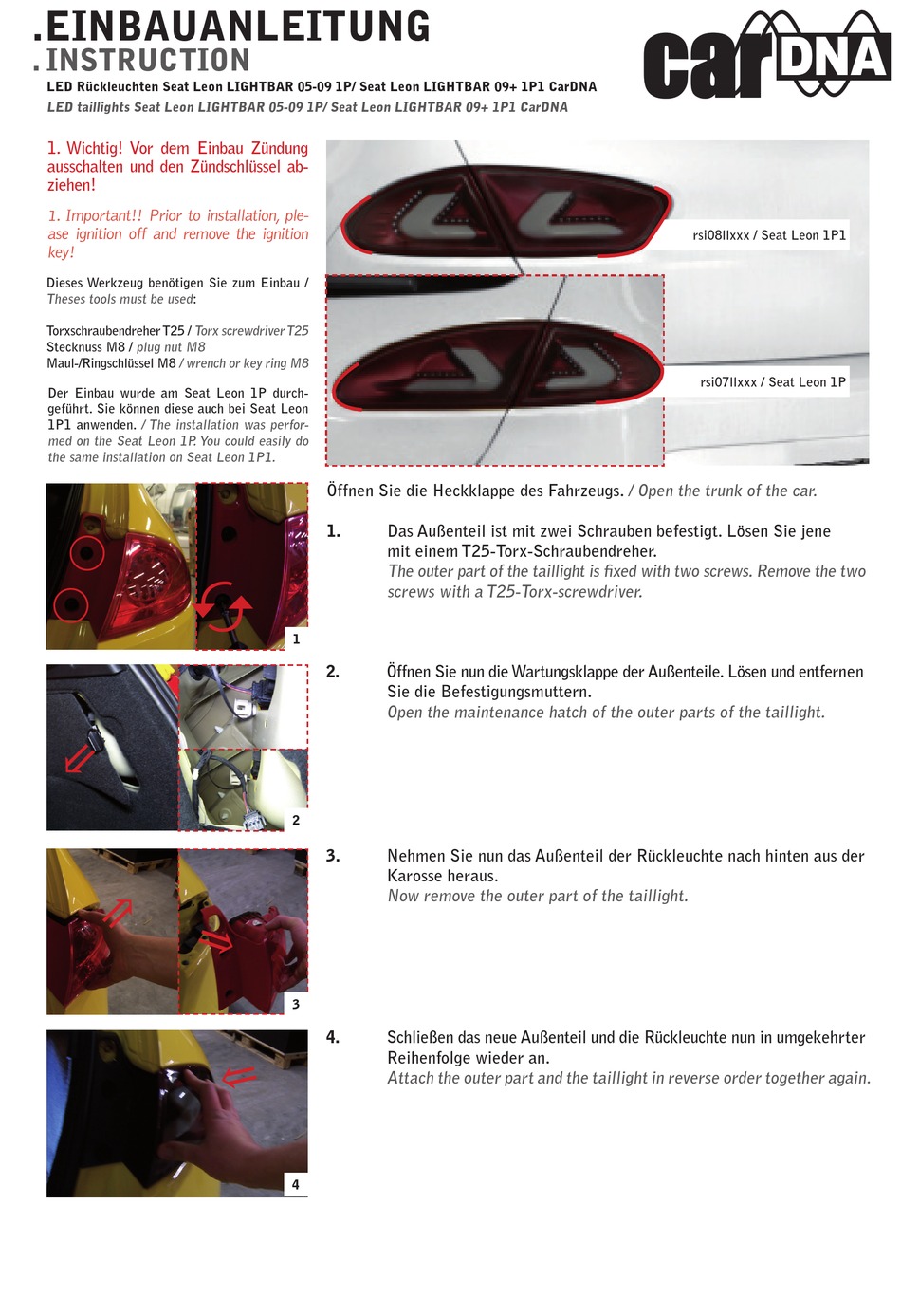

. EINBAUANLEITUNG
. INSTRUCTION
LED Rückleuchten Seat Leon LIGHTBAR 05-09 1P/ Seat Leon LIGHTBAR 09+ 1P1 CarDNA

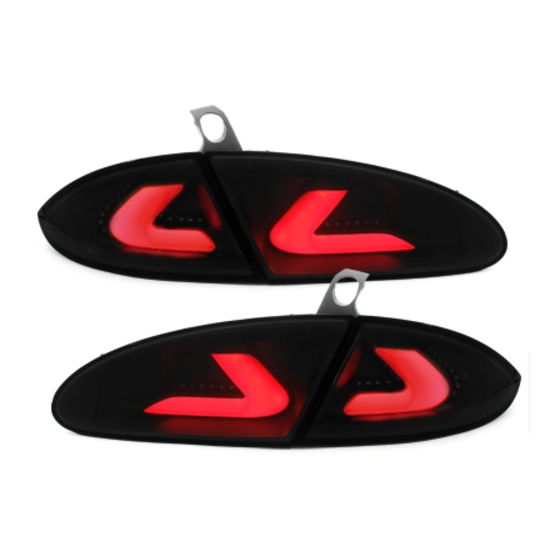

LED taillights Seat Leon LIGHTBAR 05-09 1P/ Seat Leon LIGHTBAR 09+ 1P1 CarDNA
1. Wichtig! Vor dem Einbau Zündung
ausschalten und den Zündschlüssel ab-
ziehen!
1. Important!! Prior to installation, ple-
ase ignition off and remove the ignition
key!
Dieses Werkzeug benötigen Sie zum Einbau /

Theses tools must be used

:
Torxschraubendreher T25 / Torx screwdriver T25
Stecknuss M8 / plug nut M8
Maul-/Ringschlüssel M8 / wrench or key ring M8
Der Einbau wurde am Seat Leon 1P durch-
geführt. Sie können diese auch bei Seat Leon
1P1 anwenden. / The installation was perfor-
med on the Seat Leon 1P . You could easily do
the same installation on Seat Leon 1P1.

⇙
Öffnen Sie die Heckklappe des Fahrzeugs.
1. Das Außenteil ist mit zwei Schrauben befestigt. Lösen Sie jene
mit einem T25-Torx-Schraubendreher.
The outer part of the taillight is fixed with two screws. Remove the two
screws with a T25-Torx-screwdriver.
1
Öffnen Sie nun die Wartungsklappe der Außenteile. Lösen und entfernen
2.
Sie die Befestigungsmuttern.

Open the maintenance hatch of the outer parts of the taillight.

2
3. Nehmen Sie nun das Außenteil der Rückleuchte nach hinten aus der
Karosse heraus.

Now remove the outer part of the taillight.

3
Schließen das neue Außenteil und die Rückleuchte nun in umgekehrter
4.
Reihenfolge wieder an.

Attach the outer part and the taillight in reverse order together again.

4
rsi08llxxx / Seat Leon 1P1
rsi07llxxx / Seat Leon 1P

/ Open the trunk of the car.
