INSTALLATION AND CARE GUIDE

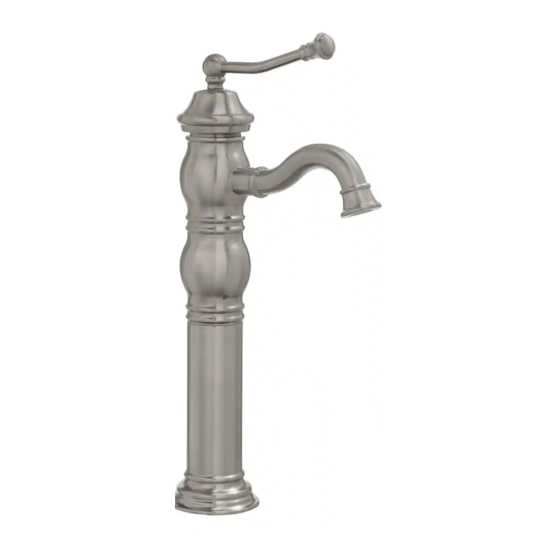

SINGLE-HANDLE LAVATORY FAUCET
Questions, problems, missing parts?
Before returning to the store, call Pegasus Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-877-580-5682
WWW.HOMEDEPOT.COM/PEGASUS
THANK YOU
We appreciate the trust and con dence you have placed in Pegasus through the purchase of this lavatory faucet.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full
line of products available for your home improvement needs. Thank you for choosing Pegasus!
YOW
8/2015 REV.01
Advertisement
Chapters
Table of Contents
Related Manuals for Pegasus 65202W-7004
Summary of Contents for Pegasus 65202W-7004
- Page 1 THANK YOU We appreciate the trust and con dence you have placed in Pegasus through the purchase of this lavatory faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
-
Page 2: Table Of Contents
Pegasus products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty. Pegasus products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective. -
Page 3: Pre-Installation
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package Contents section. If any part is missing or damaged, do not attempt to install the product. TOOLS REQUIRED Safety Hex wrench Adjustable goggles (Hex key) wrench Silicone Flashlight WWW.HOMEDEPOT.COM/PEGASUS Please contact 1-877-580-5682 for further assistance. -
Page 4: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Part Description Quantity Washer Faucet assembly Rubber washer Coupling nut Metal washer Washer Pop-up body Tail pipe Washer... -
Page 5: Installation
□ From underneath sink, secure the faucet assembly (A) with the rubber washer (C), metal washer (D) and nut (E). Use the wrench to tighten the nut (E). WWW.HOMEDEPOT.COM/PEGASUS Please contact 1-877-580-5682 for further assistance. - Page 6 Installation (continued) Preparing the pop-up drain Installing the pop-up body □ □ Remove the old pop-up drain and clear up the Place the washer (F) underneath the ange of hole in preparation for the new pop-up drain the pop-up body (E). Slide the pop-up body (E) installation.
-
Page 7: Operation
□ While the water is running, check for leaks. □ Turn off the water and replace the aerator. Care and Cleaning □ □ □ Do not use abrasive cleaners when cleaning this faucet. WWW.HOMEDEPOT.COM/PEGASUS Please contact 1-877-580-5682 for further assistance. -
Page 8: Service Parts
Service Parts *Specify Finish Part Description Part Number Part Description Part Number Handle RP13069* Washer RP64081 Rubber washer RP64045 Set screw RP50002 RP80028* Metal washer RP64046 Bonnet RP70215 RP56026 Press pop-up assembly RP40036* Cartridge RP20005 Aerator RP30220*... - Page 9 Questions, problems, missing parts? Before returning to the store, call Pegasus Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday 9 a.m. - 6 p.m., EST, Saturday 1-877-580-5682 WWW.HOMEDEPOT.COM/PEGASUS Retain this manual for future use.
- Page 10 WWW.HOMEDEPOT.COM/PEGASUS GRACIAS Agradecemos la con anza que has depositado en Pegasus al comprar este grifo para lavamanos. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por...
-
Page 11: Información De Seguridad
Garantía GARANTÍA LIMITADA DE POR VIDA Los productos de Pegasus están fabricados con normas y mano de obra de calidad superior y están respaldados por nuestra garantía de por vida limitada. Pegasus garantiza al comprador consumidor original que sus productos no presentan defectos materiales o de fabricación. -
Page 12: Pre-Instalación
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas con la sección de contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto. HERRAMIENTAS NECESARIAS Gafas de Llave hexagonal Llave ajustable seguridad Silicona Linterna WWW.HOMEDEPOT.COM/PEGASUS Para obtener asistencia, llama al 1-877-580-5682. -
Page 13: Contenido Del Paquete
Pre-instalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Pieza Descripción Cantidad Arandela Ensamblaje del grifo Arandela de goma Tuerca de acoplamiento Arandela metálica Tuerca Arandela Tuerca Cuerpo emergente Tubo de extensión Arandela... -
Page 14: Instalación
Desde abajo del lavamanos, ajusta el ensamblaje del grifo (A) con la arandela de goma (C), la arandela de metal (D) y las tuercas (E). Usa la llave para apretar las tuercas (E). WWW.HOMEDEPOT.COM/PEGASUS Para obtener asistencia, llama al 1-877-580-5682. - Page 15 Instalación (continuación) Cómo preparar el drenaje Cómo instalar el cuerpo emergente emergente □ □ Quita el drenaje emergente viejo y limpia el Coloca la arandela (F) debajo de la brida del ori cio para prepararlo para instalar el drenaje cuerpo emergente (E). Desliza el cuerpo emergente nuevo.
-
Page 16: Funcionamiento
Conserva el acabado del grifo aplicando cera no abrasiva. □ Cuando uses limpiadores no abrasivos, enjuaga de inmediato cuando termines de limpiar el grifo. □ No uses limpiadores abrasivos para limpiar este grifo. WWW.HOMEDEPOT.COM/PEGASUS Para obtener asistencia, llama al 1-877-580-5682. -
Page 17: Piezas De Repuesto
Piezas de repuesto *Especi car acabado Pieza Descripción Número de pieza Pieza Descripción Número de pieza Llave RP13069* Arandela RP64081 Arandela de goma RP64045 Tornillo de jación RP50002 Tapa RP80028* Arandela metálica RP64046 Bonete RP70215 Tuerca RP56026 Cartucho RP20005 Presiona el ensamblaje RP40036* emergente Aireador... - Page 18 ¿Problemas, preguntas o piezas faltantes? Antes de regresar a la tienda, llama al servicio al cliente de Pegasus de lunes a viernes entre 8 a.m. y 7 p.m. y los sábados entre 9 a.m. y 6 p.m.(hora estándar del Este) 1-877-580-5682 WWW.HOMEDEPOT.COM/PEGASUS...
- Page 19 WWW.HOMEDEPOT.COM/PEGASUS THANK YOU Nous vous remercions d'avoir fait con ance à Pegasus en achetant ce robinet de salle de bains. Nous efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation résidentielle.
-
Page 20: Consignes De Sécurité
Les produits Pegasus sont fabriqués selon des normes de qualité et une exécution supérieures et sont couverts par notre garantie à vie limitée. Les produits Pegasus sont garantis à l'acheteur original être exempts de vices de matériaux ou de fabrication. Nous remplacerons GRATUITEMENT tout produit ou pièce qui s’avèrera être défectueux. -
Page 21: Pré-Installation
Contenu de l’emballage. Si une pièce est manquante ou endommagée, ne tentez pas d’assembler ce produit. OUTILS REQUIS Lunettes de Clé hexagonale Clé à protection molette Silicone Lampe de poche WWW.HOMEDEPOT.COM/PEGASUS Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire. -
Page 22: Contenu De L'emballage
Pre-Installation (continued) PACKAGE CONTENTS Pièce Description Quantité Pièce Description Quantité Rondelle Robinet Rondelle Rondelle en caoutchouc Écrou d’accouplement Rondelle en métal Écrou Rondelle Écrou Corps d'évacuation mécanique Tuyère arrière... -
Page 23: Installation
Depuis le dessous du lavabo, xez solidement la robinetterie (A) à l’aide de la rondelle en caoutchouc (C), la rondelle en métal (D) et les écrous (E). Utilisez la clé pour serrer les écrous (E). WWW.HOMEDEPOT.COM/PEGASUS Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire. - Page 24 Installation (suite) Préparation de l’évacuation Installation du corps mécanique d’évacuation mécanique □ □ Retirez l’ancienne évacuation mécanique et Placez la rondelle (F) en dessous de la bride du nettoyez le trou pour le préparer à l’installation corps d’évacuation mécanique (E). Faites glisser de la nouvelle évacuation mécanique.
-
Page 25: Utilisation
□ □ Lors de l’utilisation de nettoyants non abrasifs, rincez immédiatement lorsque vous avez terminé de nettoyer le robinet. □ N’utilisez pas de produits abrasifs pour le nettoyage de ce robinet. WWW.HOMEDEPOT.COM/PEGASUS Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire. -
Page 26: Pièces De Rechange
Pièces de rechange *Spéci ez un ni Pièce Description Numéro de pièce Pièce Description Numéro de pièce Manette RP13069* Rondelle en RP64045 caoutchouc Vis de pression RP50002 Capuchon RP80028* Rondelle en métal RP64046 Chapeau RP70215 Écrou RP56026 Cartouche RP20005 Appuyez sur RP40036* l’évacuation mécanique Aérateur... - Page 27 Questions, problèmes, pièces manquantes? Avant de retourner au magasin, appelez le service à la clientèle Pegasus entre 8 h et 19 h, HNE, du lundi au vendredi au entre 9 h et 18 h, HNE, le samedi au 1-877-580-5682 WWW.HOMEDEPOT.COM/PEGASUS...
