- Page 1 Steel Pressure Tanks INSTALLATION AND OPERATION MANUAL ATS Series Owner’s Record Tank Model: Tank Date Code: Date of Installation: Owner: Installer: Installer Phone Number: AERMOTOR 293 Wright St., Delavan, WI 53115 1-262-728-9181 ©2003 AE490 (Rev. 10/6/08)
-
Page 2: Limited Warranty
LIMITED WARRANTY AERMOTOR warrants to the original consumer purchaser (“Purchaser” or “You”) of the products listed below, that they will be free from defects in material and workmanship for the Warranty Period shown below. -
Page 3: General Information
General Information GENERAL INFORMATION supply and three tanks will triple the supply. See Figures No. 1A and 1B for typical installations of All tanks are factory pre-charged with air. When this kind. installing tank, adjust pre-charge to 2 PSI below pump cut-in pressure setting. -
Page 4: Installation
Installation Connect system pipe to tank flange. Use plastic or TO CHECK TANK AIR CHARGE steel pipe as required. To prevent leaks, use Teflon If drawdown (amount of water that comes out of tape or Plasto-Joint Stik on male threads of all tank per pump cycle) decreases significantly, check threaded connections to tank. -
Page 5: Bladder Replacement
Installation B. Reconnect power supply to pump and pump Pull ends out flat up pressure in system. C. Disconnect power supply to pump again and re-check switch setting. D. Repeat until pressure switch starts pump within ±1 PSI of proper setting. E. -
Page 6: Air Valve Replacement
Installation NOTICE: Be sure discharge port lines up with 6. Remove flange from tank. hole in base. 7. Push bladder into tank far enough so that you 12. NOTICE: Tighten nuts as follows: can get into tank with a dowel rod. A. -
Page 7: Repair Parts
Repair Parts Model ATS6-2 2880 0797 REPAIR PARTS LIST – Tanks Part ATS6-2 Description Used 6 Gal. Bladder - Vinyl U20-7 Cover Flange U31-442P Flanged Nut - 5/16 - 18 Hex. U36-202BT Air Valve with Cap U212-160B Air Valve Cover U31-380P... - Page 8 Repair Parts Models ATS19-6 ATS35-11 ATS50-13 ATS62-18 ATS85-25 ATS119-35 4108 1101 REPAIR PARTS LIST – Tanks Part ATS19-6 ATS35-11 ATS50-13 Description Used 19 Gal. 35 Gal. 50 Gal. Air Valve Cover U31-380P U31-380P U31-380P Air Valve with Cap U212-160B U212-160B U212-160B Bladder - Vinyl U20-15S...
- Page 9 Dossier du propriétaire Modèle de la réservoir : Code de date de la réservoir : Date de l’installation : Propriétaire : Installateur : Numéro de téléphone de l’installateur : AERMOTOR 293 Wright St., Delavan, WI 53115 1-262-728-9181 ©2003 AE490 (Rev. 6/10/08)
-
Page 10: Garantie Limitée
Le seul recours de l’Acheteur et la seule responsabilité de AERMOTOR consistent à réparer ou à remplacer (au choix de AERMOTOR) les produits qui se révéleraient défectueux. L’Acheteur s’engage à payer tous les frais de main-d’œvre et d’expédition du produit couvert par sa garantie et de s’adresser au concessionnaire-installateur ayant procédé... -
Page 11: Cycle De Fonctionnement
Renseignements Généraux RENSEIGNEMENTS GÉNÉRAUX en eau utilisable (soutirage). Deux réservoirs de même contenance doubleront l'alimentation en eau alors que Tous les réservoirs sont préchargés à l’usine avec de trois réservoirs la tripleront. Voir les Figures n°s 1A et l’air. Lors de l’installation du réservoir, ajuster la 1B pour des installations typiques de ce genre. -
Page 12: Caractéristiques
Installation Brancher le tuyau du système sur la bride du réservoir. POUR VÉRIFIER LA CHARGE Utiliser un tuyau en plastique ou en acier selon le D'AIR DU RÉSERVOIR besoin. Pour empêcher toute fuite, envelopper les filets Si le soutirage (la quantité d'eau obtenue du réservoir mâles de tous les raccords à... - Page 13 Installation C. Couper de nouveau le courant parvenant à la Aplatir les extrémités pompe et revérifier le réglage du manostat. D. Répéter ces opérations jusqu'à ce que le manos- tat mette la pompe en marche à ±1 lb/po près du réglage adéquat. E.
- Page 14 Installation NOTA : S’assurer que l’orifice de refoulement 6. Déposer la bride du réservoir. s’aligne avec le trou de la base. 7. Pousser la vessie suffisamment loin dans le réser- 12. NOTA : Serrer les écrous en procédant comme suit : voir de façon à...
-
Page 15: Pièces De Rechange
Pièces de rechange Modèle ATS6-2 2880 0797 LISTE DES PIÈCES DE RECHANGE – Réservoirs Description ATS6-2 Réf. de la pièce utilisé 22,7 litres Réservoir souple - Vinyl U20-7 Couronne de protection U31-442P Écrou à bride - 5/16 - 18 U36-202BT Reniflard, chapeau incl. - Page 16 Pièces de rechange Modèles ATS19-6 ATS35-11 ATS50-13 ATS62-18 ATS85-25 ATS119-35 4108 1101 LISTE DES PIÈCES DE RECHANGE – Réservoirs Description ATS19-6 ATS35-11 ATS50-13 Réf. de la pièce utilisé 72 litres 132,5 litres 189,3 litres Bouchon de valve d’air U31-380P U31-380P U31-380P Reniflard, chapeau incl.
-
Page 17: Registro Del Propietario
Y DE OPERACIÓN Serie ATS Registro del propietario Modelo de la tanque: Código de fecha de la tanque: Fecha de instalación: Propietario: Instalador: Número de teléfono del instalador: AERMOTOR 293 Wright St., Delavan, WI 53115 1-262-728-9181 ©2003 AE490 (Rev. 10/6/08) -
Page 18: Garantía Limitada
Su único recurso, y la única obligación de AERMOTOR es que AERMOTOR repare o reemplace los productos defectuosos (a juicio de AER- MOTOR). Usted deberá pagar todos los cargos de mano de obra y de envío asociados con esta garantía y deberá solicitar el servicio bajo garantía a través del concesionario instalador tan pronto como se descubra un problema. -
Page 19: Información General
Información General INFORMACIÓN GENERAL agua utilizable (aspiración adicional). Dos tanques del mismo tamaño duplicarán el suministro y tres tanque Todos los tanques vienen precargados de aire desde la lo triplicarán. Consulte las figuras No. 1A y 1B para las fábrica. Cuando instale el tanque, ajuste la precarga a instalaciones típicas de este tipo. -
Page 20: Instalación
Instalación Conecte la tubería del sistema al reborde del tanque. CÓMO CHEQUEAR LA CARGA Use tuberías de plástico o de acero según se requiera. DE AIRE DEL TANQUE Para evitar fugas, use cinta de Teflón o Plasto-Joint Si la aspiración adicional (cantidad de agua que sale Stik* en las roscas macho de todas las conexiones del tanque por ciclo de bombeo), disminuye consider- fileteadas al tanque. - Page 21 Instalación B. Vuelva a conectar el suministro de corriente a al Tire de los extremos hasta que queden planos bomba y bombee presión en el sistema. C. Desconecte el suministro de corriente a la bomba nuevamente y vuelva a inspeccionar la graduación del conmutador.
- Page 22 Instalación AVISO: Asegúrese de que el orificio de descarga 7. Empuje la cisterna lo suficientemente hacia adentro del tanque como para que pueda llegar al interior quede alineado con el orificio en la base. del tanque con una barra de espiga. 12.
- Page 23 Plezas de repuesto Modelo ATS6-2 2880 0797 LISTA DE REPUESTOS PARA REPARACIONES – Tanques Código Descripción ATS6-2 del repuesto Usando 22,7 litros Cisterna - vinilo U20-7 Reborde de obturación U31-442P Tuerca con brida – 5/16 – 18 Hex. U36-202BT Válvula de aire con casquete U212-160B Tapa de la válvula de aire U31-380P...
- Page 24 Plezas de repuesto Modelos ATS19-6 ATS35-11 ATS50-13 ATS62-18 ATS85-25 ATS119-35 4108 1101 LISTA DE REPUESTOS PARA REPARACIONES – Tanques Código Descripción ATS19-6 ATS35-11 ATS50-13 del repuesto Usando 72 litros 132,5 litros 189,3 litros Tapa de la válvula de aire U31-380P U31-380P U31-380P Válvula de aire...
Need help?
Do you have a question about the ATS Series and is the answer not in the manual?
Questions and answers

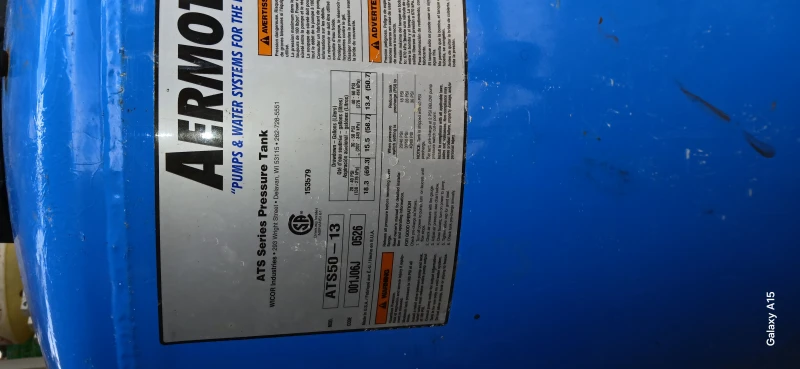

Good day. I am looking for a bladder for an ATS Series ATS50-13 pressure tank.
