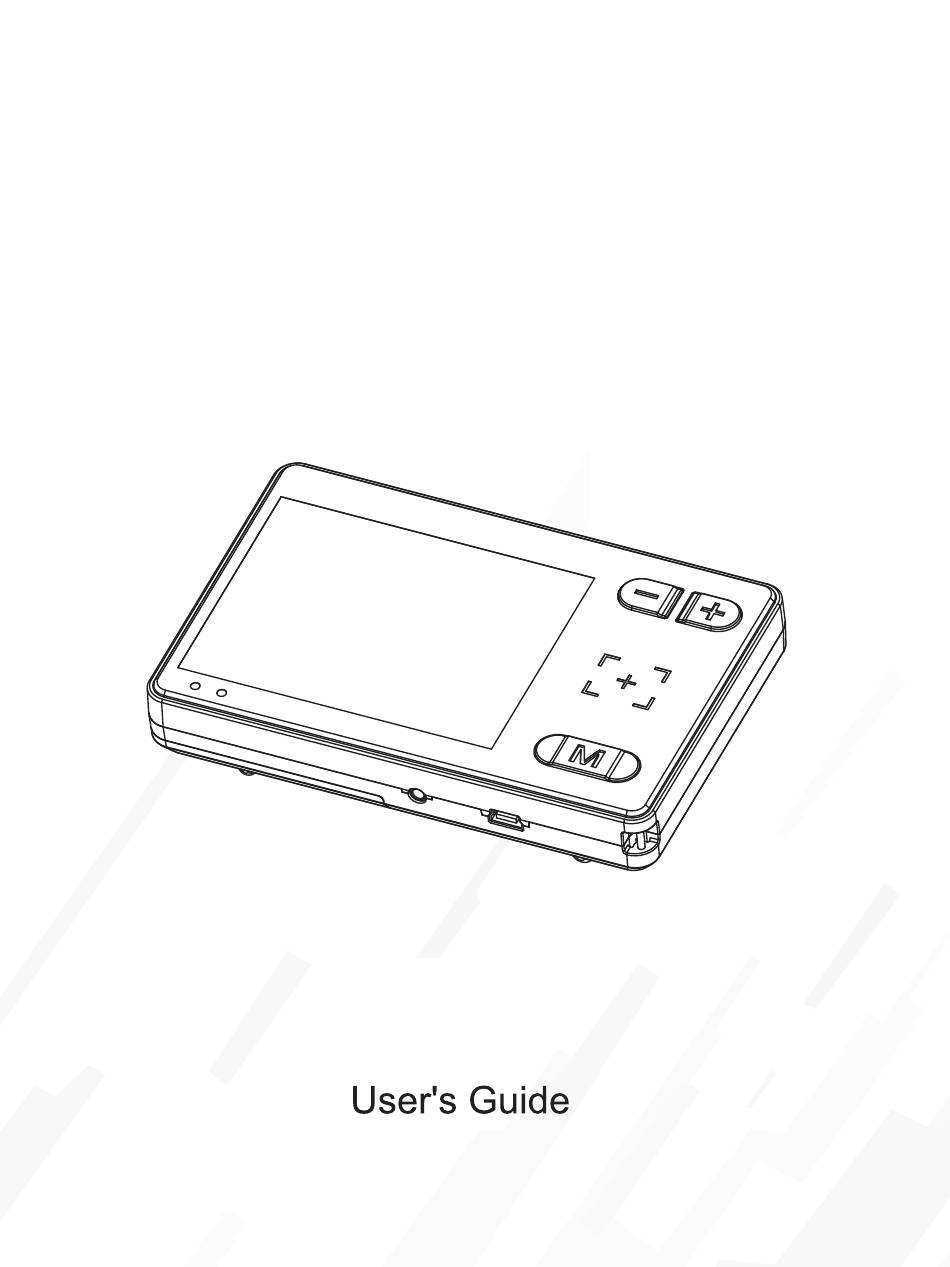

- Page 1 HD 3.5 Portable Digital Video Magnifier...
-
Page 2: Table Of Contents
Content Welcome To Use..............2 Product Features..............2 Packaging & Accessories............3 Technical Specifications............4 Product Structure..............5 Use Introduction..............6 1、Install battery................6 2、Battery charging..............6 3、Power on / off...............7 4、Use digital video magnifier ..........7 Functions Introduction............8 1、Color model switch..............8 2、Zoom rate adjustment............8 3、Image freeze/unfreeze............9 4、Reading line.................9 5、Flashlight................9 6、Memory function..............10 7、Power saving..............10... -
Page 3: Welcome To Use
HD 3.5 Inch Portable Digital Video Magnifier Welcome To Use Thank you for purchasing our company’s portable digital video magnifier! Please read and keep this manual carefully. It will help you to use the magnifier better and achieve the best magnifying effect. Product Features This Full HD 3.5 inch portable digital video magnifier is our company grand launch with high performance and high cost-effective performance. -
Page 4: Packaging & Accessories
● Support AV and connecting to HD TV to provide greater and clearer visual effects; ● Support external headphones to avoid the prompt tone affecting the surrounding environment ● Flashlight can supply temporary lighting; ● Large capacity removable battery, the ultimate power-saving design, 4 hours runtime;... -
Page 5: Technical Specifications
HD 3.5 Inch Portable Digital Video Magnifier Technical Specifications ● Screen size: 3.5 HD colorful LCD screen(960X240) ● Pixel size: 1 Mega pixel ( 720P60 ) ● Zoom rate: 2X～32X Infinite amplifying ● Color mode: 26 kinds ● Mode custom-made: Support ●... -
Page 6: Product Structure
Product Structure 10 11 1.Power button 7.Charging indicator(red) 13.Lens gobe 2.Freeze button 8.LCD gobe 14.White LED 3.Zoom out button 9.Lens focus 15.Handwriting bracket 4.Zoom in button 10.AV interface 16.Battery cover 5.Mode button 11.USB interface 17.Speaker 6.Power indicator(green) 12.Wrist strap shaft 18.Battery... -
Page 7: Use Introduction
HD 3.5 Inch Portable Digital Video Magnifier Use Introduction 1.Install battery Open battery cover Install battery Close battery cover ● Invert video magnifier; ● Hold the battery cover and push the cover towards edge to open; ● Install the battery according to the positive and negative tips; ●... -
Page 8: 3、Power On / Off
3.Power on/off Long press power button to switch on Long press power button again to switch off ● Keep pressing power button for 3 seconds while the power is off, the video magnifier will turn on, and the green indicator lights up, and video magnifier enters the vision aid mode. -
Page 9: Functions Introduction
HD 3.5 Inch Portable Digital Video Magnifier Functions Introduction 1.Color mode switch Switch the LCD screen image enhancement mode by Mode button to meet different needs. 26 kinds of image enhancement modes: 1)Color mode 14)White on green 2)Color enhancement mode 15)Orange on white 3)Negative mode 16)White on orange... -
Page 10: 3、Image Freeze/Unfreeze
3.Image freeze and unfreeze Freeze image after viewfinder View image after freezing Freeze button can freeze image and can observe the image at close distance, which is not easy to watch before freezing; Repress Freeze button to unfreeze image and recover real-time view. 4.Reading line Reading lines can help text positioning to help users read quickly and continuously. -
Page 11: 6、Memory Function
HD 3.5 Inch Portable Digital Video Magnifier Brightness adjustment: Zoom in or zoom out can brighten or dim flashlight brightness (except for the gradient mode) Turn off flashlight: Long press power button and flashlight will be off. 6.Memory function After turning off, memory function can save the user all the last settings automatically and remember the user's habits;... -
Page 12: 9、Handwriting Bracket
Low battery tips function: Screen will display the low power icon at low battery, and the power light flashes. When low battery tips, please charge the battery in time. 9.Handwriting bracket This magnifier supports handwriting function. Open the bracket to write. Writing on bracket Rotate the magnifier 180 degrees for left hand writing. -
Page 13: Menu Introduction
HD 3.5 Inch Portable Digital Video Magnifier Menu Introduction Long press Mode button to open Menu and set the parameters; Under menu open mode, the buttons are defined as follows: Pressing button Operation Next menu Mode button Short press Previous menu Zoom in Option setting Freeze button... -
Page 14: Computer Configuration Requirements
Computer configuration requirements This digital video magnifier requires the PC to meet the following requirements: ● Windows® Win7/Vista/XP operating system; ● Intel® Pentium 4, 2.8 GHz CPU or above; ● At least 1GB RAM; ● Standard USB 2.0 or above; ●... -
Page 15: Problem Solutions
HD 3.5 Inch Portable Digital Video Magnifier Problem solutions Problem Solutions Battery is exhausted. Please recharge. Black screen Make sure the lens focus on the reading. cannot power on Battery is exhausted. Please recharge. Confirm whether the volume at 1 to 5 in the menu No sound setting The image is too dark or too bright. - Page 16 目录 欢迎使用..................16 产品特点..................16 包装配件..................17 技术指标..................17 产品结构..................18 使用入门..................19 1、安装电池..................19 2、电池充电..................19 3、开机关机..................20 4、使用助视器...................20 功能介绍..................21 1、色彩模式切换................21 2、放大倍率调节................21 3、画面冻结解冻................22 4、阅读线功能...................22 5、手电筒功能...................22 6、记忆功能..................23 7、省电功能..................23 8、低电提示..................23 9、手写支架..................23 10、连接电视..................24 菜单介绍..................25 电脑配置需求................26 注意事项..................26 问题解答..................27...
-
Page 17: 欢迎使用
高清3.5寸便携式电子助视器 欢迎使用 感谢购买使用我司便携式电子助视器 务必请仔细阅读并妥善保管本手册，它将帮助你更好地使用助视器，达到 最佳的助视效果 产品特点 本产品是我司隆重推出的一款高性能、高性价比的高清3.5寸便携式助视器。 ● 采用720P60设计，无卡顿，无拖影，高清流畅 ● 采用专业级图像处理DSP，真实还原色彩和细节 ● 采用智能图像增强算法；智能适应图像场景，放大后细节可再现 ● 采用3.5寸防眩屏幕，分辩率达960x240，高清高亮 ● 采用定制高端镜头，大视野大景深，显示更多文字，保障连续完整阅读 ● 支持2X～32X无极放大，清晰流畅 ● 采用超薄外形，携带方便；零距离设计，使用舒适 ● 采用凹文按键设计，触摸手感清晰 ● 采用人体工学支架设计，阅读舒适，手写流畅 ● 支持26种色彩模式，适应不同人群需要 ● 支持色彩模式定制功能，可任意组合增强模式，个性化定制 ● 支持画面冻结，方便近距离观看 ● 支持阅读线功能，辅助连续阅读文字 ● 支持超大图标用户界面，清晰简明 ● 支持背光可调，舒适护眼；补光可调及关闭，适于阅读手机平板等读物 ● 支持记忆功能，自动保存用户最后的所有设置，记住用户的使用习惯 ● 支持AV外接高清电视，提供更大更清晰的视觉效果... -
Page 18: 包装配件
包装配件 ● ● 电子助视器 1台 说明书 1本 ● ● 视频输出线 1根 挂绳 1根 ● ● USB充电线 1根 保护套 1个 ● ● 电源适配器 1个 擦镜布 1块 ● 锂电池 1个 技术指标 ● 屏幕尺寸：3.5寸高清彩色液晶屏（960x240） ● 像素大小：100万（720P60） ● 放大倍数：2X～32X无极放大 ● 色彩模式：26种 ● 模式定制：支持 ● 补光调节：支持... -
Page 19: 产品结构
高清3.5寸便携式电子助视器 产品结构 10 11 1.电源键 7.充电灯（红色） 13.镜头护镜 2.锁定键 8.LCD护镜 14.LED补光灯 3.缩小键 9.镜头焦点 15.手写支架 4.放大键 10.AV接口 16.电池盖 5.模式键 11.USB接口 17.扬声器 6.电源灯（绿色） 12.腕带轴 18.电池... -
Page 20: 使用入门
使用入门 1.安装电池 打开电池盖 装入电池 合上电池盖 ● 将助视器倒置 ● 压住电池盖盒，往边上推滑打开盖子 ● 根据正负极提示安装电池 ● 盖上电池盒，往里推滑到位可听到“咔”的声音 2.电池充电 接入市电 连接适配器 连接助视器 ● 用USB线将助视器与电源适配器连接 ● 将电源适配器接入市电 ● 助视器充电灯（红灯）亮起表示正在充电 ● 充电完成时，充电灯（红灯）将熄灭 ● 首次使用，请将电池充电至满 ● 若机器提示低电，请及时对电池进行充电 注意：充电过程中，请保持充电器和助视器有良好的散热及通风，以免过 热引发危险... -
Page 21: 3、开机关机
高清3.5寸便携式电子助视器 3.开机关机 长按电源键开机 再次长按电源键关机 ● 关机状态下持续按住电源键3秒，助视器将开机，绿色指示灯亮起，进入 助视模式 ● 用镜头焦点对准阅读物即可使用 ● 可以通过调节放大倍率，增强模式，锁定画面等操作达到最佳阅读效果 ● 开机状态下持续按住电源键3秒，助视器将会关机 注意：为了达到最佳效果，使用前，请将LCD及镜头护镜的保护膜撕下 4.使用助视器 色彩模式切换：按下模式键 ，可进行色彩模式切换 放大缩小画面：按下放大键 ，可将图像放大，按下缩小键 ，可将图像缩小 冻结解冻画面：按下冻结键 ，可将画面冻结，再次按下冻结键 将解冻 画面 系统参数设置：长按模式键 ，可进入设置菜单，长按冻结键 可进入信 息菜单 更多详细内容请参阅功能介绍及菜单设置章节。... -
Page 22: 功能介绍
功能介绍 1.色彩模式切换 通过模式键，可以切换液晶屏的图像增强模式，以适应不同需求。 本机提供26种图像增强模式： 1)彩色模式 10)黄底黑字模式 19)黑底橙字模式 2)彩色增强 11)蓝底黄字模式 20)橙底黑字模式 3)负片模式 12)黄底蓝字模式 21)绿底黄字模式 4)黑白模式 13)白底绿字模式 22)黄底绿字模式 5)白底黑字模式 14)绿底白字模式 23)白底红字模式 6)黑底白字模式 15)白底橙字模式 24)红底白字模式 7)白底蓝字模式 16)橙底白字模式 25)白底黄字模式 8)蓝底白字模式 17)黑底红字模式 26)黄底白字模式 9)黑底黄字模式 18)红底黑字模式 可通过设置菜单 –> 色彩模式选项定制需要的色彩模式，具体参见色彩模 式设置章节 2.放大倍 率调节 32.0x 32.0x 2X放大 16X放大 32X放大... -
Page 23: 3、画面冻结解冻
高清3.5寸便携式电子助视器 3.画面冻结解冻 取景后冻结画面 冻结后观看画面 通过冻结键 ，可以冻结画面，将不易观察画面冻结后近距离观看 再次按下冻结键 ，可以解冻画面，恢复实时观看 4.阅读线功能 阅读线可以辅助文字定位，帮助用户快速连续的阅读。 水平阅读线 垂直阅读线 关闭阅读线 通过长按冻结键 ，可在水平阅读线、垂直阅读线、关闭阅读线三个状态 间切换。 移动阅读线：当阅读线闪烁过程中，通过按下放大键和缩小键来移动阅读线 5.手电筒功能 手电筒功能，可以在携带助视器时，起到临时照明的作用 开启手电：关机状态下，持续按住冻结键 ，再按住开机键开机，手电将 开启 模式切换：通过冻结键 可以在常亮、慢闪、快闪、渐变、关闭之间切换 亮度调节：通过放大键 或缩小键 可以调亮或调暗手电亮度（渐变模式 除外） 关闭手电：长按开机键，手电将关闭... -
Page 24: 6、记忆功能
6.记忆功能 本机关机后将自动保存用户最后的所有设置，记忆用户的使用习惯 7.省电功能 本机具备智能省电功能，当无按键操作且画面静止1分钟后，助视器将自动 进入休眠状态，屏幕显示电池电量以及当前日期时间： 2019/01/26 休眠后按任意键可唤醒助视器，2分钟后仍无操作，助视器将自动关机，以 节约电量。 8.低电提示 低电量提示 本机具备电池低电提示功能，低电时液晶屏将显示低电图标，并且电源灯闪烁 出现低电提示时，请及时对电池进行充电 9.手写支架 本机支持手写功能，将支架打开，即可进行书写。... -
Page 25: 10、连接电视
高清3.5寸便携式电子助视器 支架书写 若左手书写，将助视器旋转180度即可。 10.连接电视 ● AV连接电视 Video Audio L Audio R 使用AV视频线将机器与电视相连，可以得到更大，更清晰的显示效果 助视器进入视频输出模式后，液晶屏将会自动关闭... -
Page 26: 菜单介绍
菜单介绍 长按模式键 可以开启菜单，进行参数设置； 菜单开启状态下，按键定义如下： 按键 操作 模式键 短按 下一菜单 放大键 上一选项 冻结键 选项设置 缩小键 下一选项 模式键 长按 退出菜单 在预览模式下，长按模式键 可进入菜单，进行助视器参数设置： 屏幕亮度调节：可在1～5级之间调整； 补光灯亮度调节：可在0～5级之间调整，0级为关闭补光灯，主要适用于 阅读手机，平板等自发光设备上的文字； 提示音音量调节：可在0～5级之间调整，0级为关闭提示音； 日期时间设置：可设置当前的日期和时间； 色彩模式设置：可选择需要使用的色彩模式，彩色模式不可关闭； 电池电量显示：以百分比形式显示当前电池电量； 版本信息显示：显示产品型号、固件版本号及固件编译时间；... -
Page 27: 电脑配置需求
高清3.5寸便携式电子助视器 电脑配置需求 此助视器需要PC符合下列要求： ● Windows® Win7/Vista/XP操作系统 ● Intel® Pentium 4, 2.8 GHz CPU或以上 ● 至少1GB的RAM或以上 ● 标准USB 2.0端口或以上 ● 512MB或以上的视频卡 注意事项 为了保持你的助视器工作在最佳状态，请认真阅读以下注意项： ● 请不要将助视器直接暴晒在高温或阳光下 ● 请保证助视器远离潮湿，雨水，液体和化学品 ● 请不要在屏蔽不足的电子设备，医疗设备附近使用助视器 ● 请保证在温度10℃到40℃之间时使用助视器 ● 请保证在温度-20℃到65℃之间时储存助视器 ● 请不要尝试修理或打开助视器，以免损害保修 ● 请使用配套的电源配器及电池，否则可能带来危险或损失 ● 清理助视器前请拔出电源，取出电池，使用柔软的布，不要使用酒精溶 剂或其它清洁剂 警告： 充电过程中，请不要使用本机... -
Page 28: 问题解答
问题解答 问题 解决方法 电池没有电，请充电 助视器黑屏 确认镜头焦点对准了阅读物 助视器不开机 电池没有电，请充电 助视器没有声音 确认设置菜单中是否将音量设置为 1～5 助视器影像太暗或太亮 确认镜头焦点对准了阅读物 助视器影像模糊或脏污 擦拭液晶屏和镜头护镜 助视器阅读文字太小 按放大键调整放大倍率 确认电视已经开启 助视器连接到电视，但电视没有显示 使用 AV 线时请切换电视输入源为 AV 输入 确认视频线已正确连接到助视器和电视...
