CONSUMER HOT-LINE:
1-800-942-3343
Monday–Friday 7 AM to 5 PM EST
www.waterace.com
BEFORE YOU BEGIN, YOU SHOULD KNOW THE DEPTH OF YOUR WELL. WATER ACE SUGGESTS THE
FOLLOWING FOUR EASY STEPS IN DETERMINING YOUR WELL DEPTH.
Knowing Your Well Depth
STEP 1
Carefully tie a small but heavy weight to the end of a piece
of string (be sure there is enough string; some wells are very
deep). Lower weight into well until it reaches bottom.
STEP 2
Take up slack and mark string at ground level. Pull weight out
of well and measure from bottom of weight to ground level
mark. This is the depth of your well.
STEP 3
*Subtract ten feet from this depth. This number should not
exceed the pumping depth of your pump. If it does, it will
prevent the proper operation of the pump.
STEP 4
Subtract twelve feet from the depth of your well. This is the
approximate length of polytubing or piping needed to install
pump. Now you should know the depth of your well. Please read
the entire installation manual carefully before you begin the
well pump installation. If you require assistance with your
well pump installation, please call the Water Ace consumer
hot-line: 1-800-942-3343 or access www.waterace.com for
additional information.
Typical 3-4 bedroom home requires 8-12 GPM
WARNING! FAILURE TO FOLLOW THESE INSTRUCTIONS AND
COMPLY WITH ALL CODES MAY CAUSE SERIOUS BODILY
INJURY AND/OR PROPERTY DAMAGE.
23833A09
(Rev. /6/05)

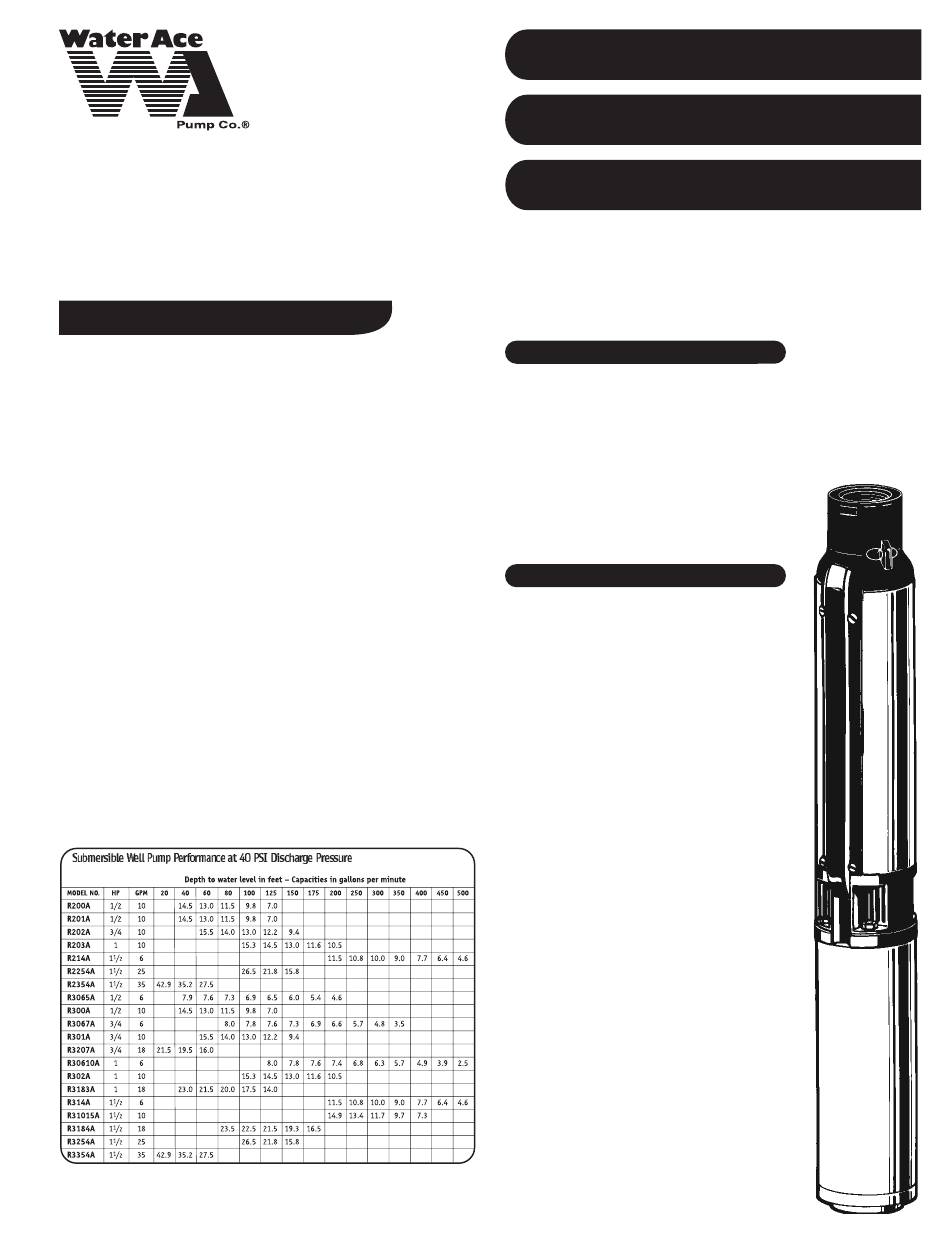

INSTALLATION MANUAL
SUBMERSIBLE WELL PUMPS
MANUEL D'INSTALLATION
POMPES SUBMERSIBLES DE PUISARD
MANUAL DE INSTALACIÓN
BOMBAS SUMERGIBLES PARA SUMIDEROS
2-WIRE MODELS
R200A PART NO. 2320D500, /2 HP, 0 GPM, 5 V
R201A PART NO. 2324D500, /2 HP, 0 GPM
R202A PART NO. 2328D500, 3/4 HP, 0 GPM
R203A PART NO. 23222D500, HP, 0 GPM
R214A PART NO. 23225D500,
R2254A PART NO. 24350D503,
R2354A PART NO. 24350D505,
3-WIRE MODELS
R300A PART NO. 23242D500, /2 HP, 0 GPM
R301A PART NO. 23246D500, 3/4 HP, 0 GPM
R302A PART NO. 23250D500, HP, 0 GPM
R3065A PART NO. 23240D500, /2 HP, 6 GPM
R3067A PART NO. 23244D500, 3/4 HP, 6 GPM
R30610A PART NO. 23248D500, HP, 6 GPM
R31015A PART NO. 23254D500,
R314A PART NO. 23253D500,
R3183A PART NO. 2325D500, HP, 8 GPM
R3184A PART NO. 23255D500,
R3207A PART NO. 23247D500, 3/4 HP, 8 GPM
R3254A PART NO. 24350D502,
R3354A PART NO. 24350D504,
Note: If your well depth is over 200 feet
deep you may want to consider contacting
a professional well pump installer to assist
you.
Piping filled with water in conjunction
with the weight of the pump can become
very heavy. Please seek assistance during
the well pump installation or dismantling.
*Ten feet above the bottom well is the
maximum setting. The draw down is the
lowest water level after the pump is turned
on. Well pumps can be set ten (0) feet
below the draw down, if the draw down
is known.
Pgs. 1–12
Pgs. 13–24
Pgs. 25–36
/
HP, 6 GPM
2
/
HP, 25 GPM
2
/
HP, 35 GPM
2
/
HP, 0 GPM
2
/
HP, 6 GPM
2
/
HP, 8 GPM
2
/
HP, 25 GPM
2
/
HP, 35 GPM
2
Bag #23834A004
