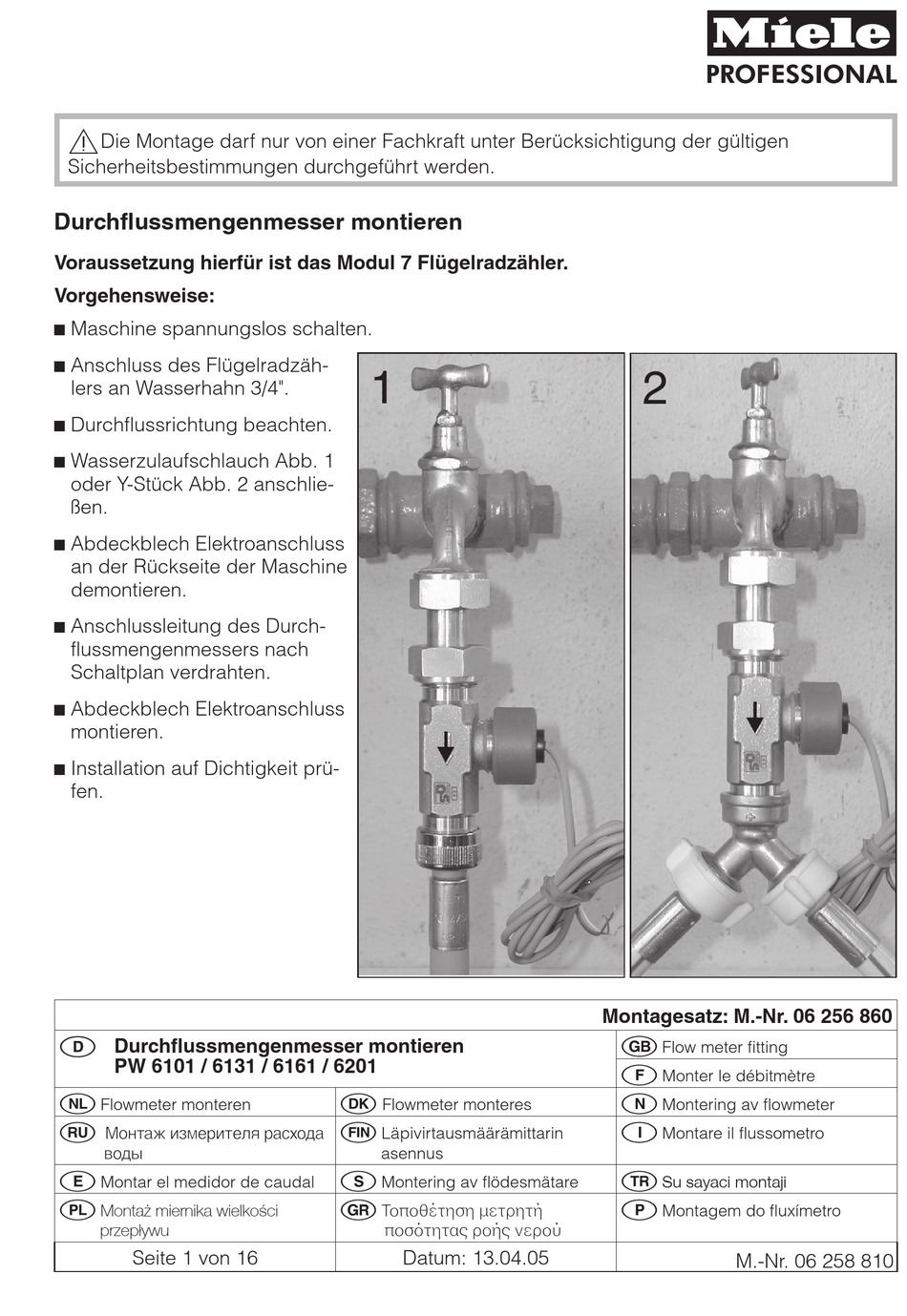

Die Montage darf nur von einer Fachkraft unter Berücksichtigung der gültigen
Sicherheitsbestimmungen durchgeführt werden.
Durchflussmengenmesser montieren
Voraussetzung hierfür ist das Modul 7 Flügelradzähler.
Vorgehensweise:
^ Maschine spannungslos schalten.
^ Anschluss des Flügelradzäh-
lers an Wasserhahn 3/4".
^ Durchflussrichtung beachten.
^ Wasserzulaufschlauch Abb. 1
oder Y-Stück Abb. 2 anschlie-
ßen.
^ Abdeckblech Elektroanschluss
an der Rückseite der Maschine
demontieren.
^ Anschlussleitung des Durch-
flussmengenmessers nach
Schaltplan verdrahten.
^ Abdeckblech Elektroanschluss
montieren.
^ Installation auf Dichtigkeit prü-
fen.
Durchflussmengenmesser montieren
PW 6101 / 6131 / 6161 / 6201
M
Flowmeter monteren
R
Монтаж измерителя расхода
воды
E
Montar el medidor de caudal
Q
Montaż miernika wielkości
przepływu
Seite 1 von 16
1
j
Flowmeter monteres
f
Läpivirtausmäärämittarin
asennus
S
Montering av flödesmätare
g
Τοποθέτηση µετρητή
ποσ τητας ροής νερού
Datum: 13.04.05
2
Montagesatz: M.-Nr. 06 256 860
G
Flow meter fitting
F
Monter le débitmètre
N
Montering av flowmeter
I
Montare il flussometro
T
Su sayaci montaji
P
Montagem do fluxímetro
M.-Nr. 06 258 810
