- Page 1 DEFA HOME Installatørveiledning Installationsmanual Installer manual Base Unit PRO Norsk Svenska English...
- Page 2 2 Norsk...
- Page 3 Norsk Svenska English Norsk...
- Page 4 4 Norsk...
- Page 5 FØR MONTERING (VIKTIG!) Aktivering av produktet Base Unit PRO må aktiveres for å gjøre det mulig å fjernstyre produktet. Så lenge produktet ikke er aktivert er det ikke mulig å teste at kommunikasjonen med DEFA sine servere fungerer. Hvis produktet ikke er aktivert vil det heller ikke kunne fjernstyres.
- Page 6 Velg testmetode, enten test via web eller test via SMS. Velger du test via SMS kan du utføre test senere ved å følge instruksjonene på skjermen, og anlegget trenger ikke være installert. Velger du test via web må anlegget være installert ved testtidspunkt. Følg testinstruksjonene på...
- Page 7 GJØR DEG KJENT MED PRODUKTET Produktskisse Koblingspunkter Spenningstilkobling NC/COM/NO Batteriluke Soneknapper Antenneinngang Temperaturinnganger Norsk...
- Page 8 Obligatoriske tilkoplinger Produktet strømforsynes med 230V AC. Tilkoplingen er merket N og L på produktet. Det må monteres bryter med 2-polet brudd på strøminntaket til produktet. Når produktet kobles til systemer hvor det eksisterer en N-nøytralleder, skal faseleder (L1) være sikret. Eksempel på slike systemer er TN-C-S systemer. De fleste hyttefelt i Norge har slike systemer.
- Page 9 Trinn 3: Kobler til GPRS via mobilnettet og tredje LED blinker grønt Første, andre og tredje LED lyser permanent Trinn 4: Kobler til DEFA-serveren grønn og fjerde LED blinker grønt Når oppstartsprosessen er ferdig vil indikatorene vise aktuell signalstyrke angitt i tabellen nedenfor.
- Page 10 Tilleggsmoduler Produktet har tilkoplingskontakt «EXT» for kommunikasjon mot eksterne skinnemonterte DEFA-moduler, f.eks. «Base Unit PRO Ext». Disse modulene utvider funksjonaliteten på produktet med flere reléutganger, temperaturinnganger, alarminnganger osv. Se våre nettsider for komplett oversikt over tilgjengelige tilleggsmoduler.
- Page 11 å varsle strømbrudd. Batteriet har en beregnet levetid på 2-3 år og kan byttes av kunden selv. Det er svært viktig at originalt DEFA-batteri benyttes. Bruk av uoriginale batterier kan skade produktet, og eventuelle skader vil ikke dekkes av garanti.
-
Page 12: Teknisk Spesifikasjon
248g uten backupbatteri, 293g med backupbatteri Type/modell Base Unit PRO Ext Strømtilkobling Gjennom extensionkabel fra Base Unit PRO Main Antall utganger/innganger 3 utganger/soner, 3 temperaturinnganger Max last pr. utgang (sone) 16A @ 230VAC / 10A @ 400VAC cos(φ) = 1.0... - Page 13 Norsk...
- Page 14 FÖRE MONTERING (OBS!) Aktivering av produkten Base Unit PRO skall aktiveras för att göra det möjligt att fjärrstyra produkten med appen via mobilnätet. Så länge produkten inte är aktiverad, är det inte möjligt att testa kommunikationen via DEFAs servrar. Om produkten inte är aktiverad, kommer det inte vara möjligt att fjärrmanövrera.
- Page 15 Välj testmetod, testa antingen via webben eller via SMS. Testar du via SMS, kan du utföra testet senare genom att följa instruktionerna på skärmen, och systemet behöver inte vara installert. Testar du via webben måste systemet vara installert. Följ testinstruktionerna på skärmen. Bekräfta installationen enligt vad som anges, och systemet är nu klart för användning.
- Page 16 BEKANTA DIG MED PRODUKTEN Kopplingsschema Kopplingspunkter Strömanslutning NC/COM/NO Batterilucka Zonknappar Antenningång Temperaturingångar 16 Svenska...
- Page 17 Inkoppling Produkten drivs med 230V AC. Anslutningen är märkt N och L på produkten. Det måste monteras en 2-polig strömbrytare på strömanslutningen till produkten. När produkten är ansluten och det finns en N-neutral, måste fasledaren (L1) säkras. Om det inte finns någon N-neutralledare, eller matning består av enfas 2 ledare (L1 och L2), måste båda fasledare säkras.
- Page 18 LED blinkar grönt över GPRS Första, andra och tredje LED lyser konstant Steg 4: Ansluter till DEFA server grönt och fjärde LED blinkar grönt När startprocessen slutförts, visar indikatorerna signalstyrkan som anges i tabellen nedan. Uppstartsprocessen kan ta upp till 2 minuter beroende på signalstyrkan.
- Page 19 Temperatursensor 1 styr relä 1, sensor 2 styr relä 2 osv. Alternativt kan temperaturingångar användas till vanlig läsning av temperaturen utan någon inverkan på reläerna (Brytarläge). Kabeln till temperaturgivare bör vara den av DEFA levererade för att inte störa eller ge felaktig temperaturavläsning. Extensionmoduler Produkten har anslutningen “EXT”...
- Page 20 Batteriet har en beräknad livslängd på 2-3 år och kan bytas ut av kunden. Det är mycket viktigt att det är ett original DEFA- batteri som används. Användning av icke-originalbatterier kan skada produkten, och eventuella skador täcks inte av garantin.
-
Page 21: Teknisk Specifikation
248g utan backupbatteri, 293g med backupbatteri Typ/modell Base Unit PRO Ext Strömanslutning Genom extensionkabel från Base Unit PRO Main Antall utganger/innganger 3 utgångar/zoner, 3 temperaturingångar Max last pr. utgang (sone) 16A @ 230VAC / 10A @ 400VAC cos(φ) = 1.0 Dimensioner 70mm x 90mm x 60mm / Passar på... - Page 23 BEFORE INSTALLING (IMPORTANT!) Product activation Base Unit PRO needs to be activated before the product can be used. As long as the product is not activated there will be no possibility to test communication with the DEFA servers, and you will not be able to use the remote control functionality.
- Page 24 Choose test method, either web test or SMS test. If you choose SMS test you can perform the test later by following the instructions on screen. The system doesn’t need to be installed. If you choose web test the system must be installed. Follow the test instructions on screen.
-
Page 25: Get To Know The Product

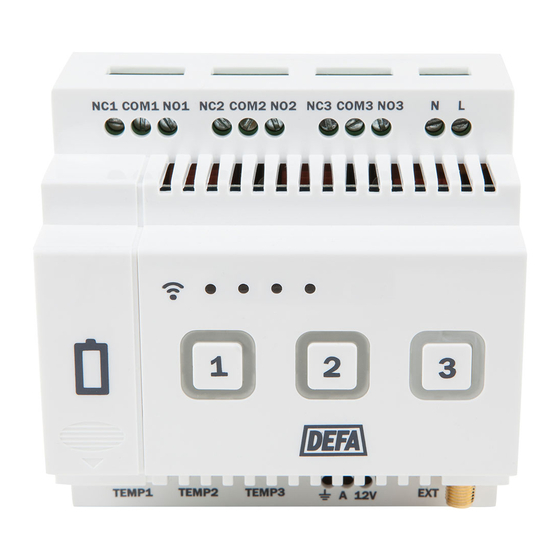

GET TO KNOW THE PRODUCT Product outline Connections Power connector NC/COM/NO Battery hatch Zone buttons Antenna input Temperature inputs English... - Page 26 Obligatory connections The product is served with 230V AC. The connection is marked with N and L on the product. One must install a 2-pole switch on the power intake of the product. When the product is connected to systems where an N-neutral conductor exists, the phase conductor (L1) must be fused.
- Page 27 Stage 3: Connecting to GPRS network 3rd LED is blinking green 1st, 2nd and 3rd LED are permanent green Stage 4: Connecting to the DEFA server and 4th LED is blinking green Når oppstartsprosessen er ferdig vil indikatorene vise aktuell signalstyrke angitt i tabellen nedenfor.
- Page 28 Extension modules The product has an extension connection contact “EXT” for communication with external rail mounted DEFA modules, eg. “Base Unit PRO Ext.” These modules extend the functionality of the product with additional relay outputs, temperature inputs, alarm inputs, etc. See our website for a complete list of available extensions.
-
Page 29: Test Procedure
The battery has an estimated life of 2-3 years and can be replaced by the customer. It is very important that the original DEFA battery is used. Use of non-original batteries may damage the product, and any damage will not be covered by warranty. -
Page 30: Technical Specification
248g without backup battery, 293g with backup battery Type/model Base Unit PRO Ext Power connection Through extension cable from Base Unit PRO Main Number of outputs/inputs 3 outputs/zones - expandable to tot. 6 outputs/zones Max. load pr output(zone) 16A @ 230VAC / 10A @ 400VAC cos(φ) = 1.0... - Page 31 English...
- Page 32 E00_InstallerManual DJH 030513...
