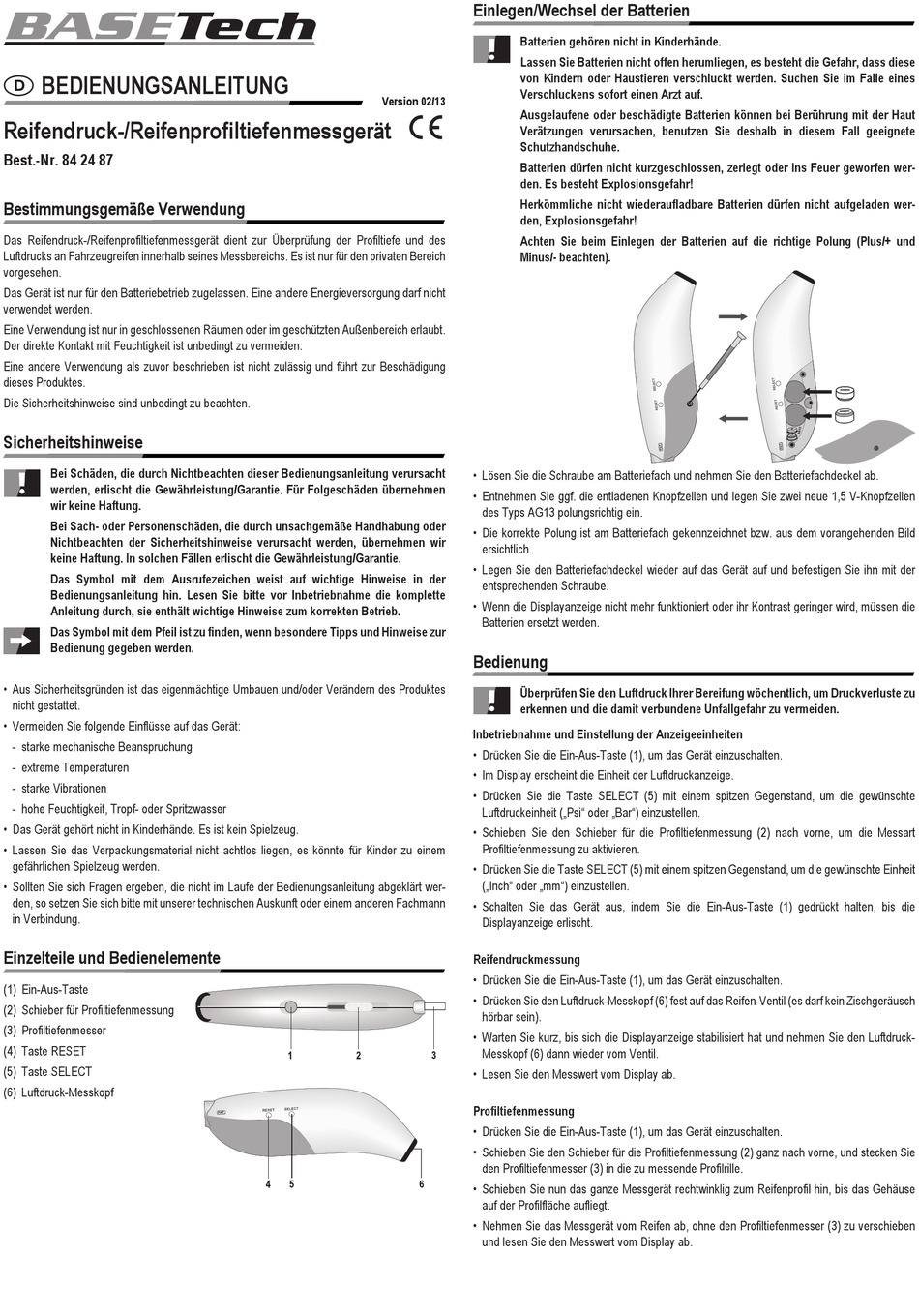

BASETech 84 24 87 Operating Instructions Manual

BEDIENUNGSANLEITUNG
Reifendruck-/Reifenprofiltiefenmessgerät
Best.-Nr. 84 24 87
Bestimmungsgemäße Verwendung
Das Reifendruck-/Reifenprofiltiefenmessgerät dient zur Überprüfung der Profiltiefe und des
Luftdrucks an Fahrzeugreifen innerhalb seines Messbereichs. Es ist nur für den privaten Bereich
vorgesehen.
Das Gerät ist nur für den Batteriebetrieb zugelassen. Eine andere Energieversorgung darf nicht
verwendet werden.
Eine Verwendung ist nur in geschlossenen Räumen oder im geschützten Außenbereich erlaubt.
Der direkte Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung
dieses Produktes.
Die Sicherheitshinweise sind unbedingt zu beachten.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen
wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
Das Symbol mit dem Ausrufezeichen weist auf wichtige Hinweise in der
Bedienungsanleitung hin. Lesen Sie bitte vor Inbetriebnahme die komplette
Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.
Das Symbol mit dem Pfeil ist zu finden, wenn besondere Tipps und Hinweise zur
Bedienung gegeben werden.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes
nicht gestattet.
• Vermeiden Sie folgende Einflüsse auf das Gerät:
- starke mechanische Beanspruchung
- extreme Temperaturen
- starke Vibrationen
- hohe Feuchtigkeit, Tropf- oder Spritzwasser
• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, es könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Sollten Sie sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt wer-
den, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann
in Verbindung.
Einzelteile und Bedienelemente
(1) Ein-Aus-Taste
(2) Schieber für Profiltiefenmessung
(3) Profiltiefenmesser
(4) Taste RESET
(5) Taste SELECT
(6) Luftdruck-Messkopf
Einlegen/Wechsel der Batterien
Batterien gehören nicht in Kinderhände.
Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese
von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines
Verschluckens sofort einen Arzt auf.
Version 02/13
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut
°
Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete
Schutzhandschuhe.
Batterien dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen wer-
den. Es besteht Explosionsgefahr!
Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen wer-
den, Explosionsgefahr!
Achten Sie beim Einlegen der Batterien auf die richtige Polung (Plus/+ und
Minus/- beachten).
• Lösen Sie die Schraube am Batteriefach und nehmen Sie den Batteriefachdeckel ab.
• Entnehmen Sie ggf. die entladenen Knopfzellen und legen Sie zwei neue 1,5 V-Knopfzellen
des Typs AG13 polungsrichtig ein.
• Die korrekte Polung ist am Batteriefach gekennzeichnet bzw. aus dem vorangehenden Bild
ersichtlich.
• Legen Sie den Batteriefachdeckel wieder auf das Gerät auf und befestigen Sie ihn mit der
entsprechenden Schraube.
• Wenn die Displayanzeige nicht mehr funktioniert oder ihr Kontrast geringer wird, müssen die
Batterien ersetzt werden.
Bedienung
Überprüfen Sie den Luftdruck Ihrer Bereifung wöchentlich, um Druckverluste zu
erkennen und die damit verbundene Unfallgefahr zu vermeiden.
Inbetriebnahme und Einstellung der Anzeigeeinheiten
• Drücken Sie die Ein-Aus-Taste (1), um das Gerät einzuschalten.
• Im Display erscheint die Einheit der Luftdruckanzeige.
• Drücken Sie die Taste SELECT (5) mit einem spitzen Gegenstand, um die gewünschte
Luftdruckeinheit („Psi" oder „Bar") einzustellen.
• Schieben Sie den Schieber für die Profiltiefenmessung (2) nach vorne, um die Messart
Profiltiefenmessung zu aktivieren.
• Drücken Sie die Taste SELECT (5) mit einem spitzen Gegenstand, um die gewünschte Einheit
(„Inch" oder „mm") einzustellen.
• Schalten Sie das Gerät aus, indem Sie die Ein-Aus-Taste (1) gedrückt halten, bis die
Displayanzeige erlischt.
Reifendruckmessung
• Drücken Sie die Ein-Aus-Taste (1), um das Gerät einzuschalten.
• Drücken Sie den Luftdruck-Messkopf (6) fest auf das Reifen-Ventil (es darf kein Zischgeräusch
hörbar sein).
• Warten Sie kurz, bis sich die Displayanzeige stabilisiert hat und nehmen Sie den Luftdruck-
Messkopf (6) dann wieder vom Ventil.
• Lesen Sie den Messwert vom Display ab.
Profiltiefenmessung
• Drücken Sie die Ein-Aus-Taste (1), um das Gerät einzuschalten.
• Schieben Sie den Schieber für die Profiltiefenmessung (2) ganz nach vorne, und stecken Sie
den Profiltiefenmesser (3) in die zu messende Profilrille.
• Schieben Sie nun das ganze Messgerät rechtwinklig zum Reifenprofil hin, bis das Gehäuse
auf der Profilfläche aufliegt.
• Nehmen Sie das Messgerät vom Reifen ab, ohne den Profiltiefenmesser (3) zu verschieben
und lesen Sie den Messwert vom Display ab.
