Basler C125-0418-5M Getting Started Manual

AW00160201099
Basler Lens 1/2.5" 5 MP
5 Megapixel C-Mount Fixed Focal Length Lens
GETTING STARTED GUIDE
入門ガイド
入门手册
Document Number / 文書番号 / 文档编号 : AW001602
Version / バージョン / 版本 : 01
Release Date / リリース日 / 发布日期 : 26 March 2020
Basler AG
An der Strusbek 60 62
–
22926 Ahrensburg, Germany
www.baslerweb.com
For detailed technical information, go to docs.baslerweb.com.
All material in this document is subject to change without notice.
本文書のすべての材料は予告なしに変更される場合があります。
本文档中的所有资料如有更改，恕不另行通知。
Specifications / 仕様 / 产品规格
English
Order number
注文番号
Image circle diameter
最大イメージサークル径 最大成像直径
Mount
マウント
Focal length
焦点距離
Iris range
絞り範囲
Focus range
フォーカス範囲
Iris control / Focus control
アイリス / フォーカ
ス操作
Angle of view horizontal /
画角 水平 / 垂直
vertical (1/2.5")
(1/2.5")
Angle of view horizontal /
画角 水平 / 垂直
vertical (1/3")
(1/3")
Wavelength range
波長域
TV distortion
TV ディストーション TV 畸变
Filter size
フィルターサイズ
Dimensions (max. lens
寸法 ( 最大レンズ鏡
barrel length (B) x diameter
筒長さ (B) および直
(C))
径 (C))
Max. intrusion depth (A)
最大装着深さ (A)
Operating temperature
動作温度
ENGLISH

1 Precautions

Do not look at the sun or other strong light sources through the lens.
It may cause injury to the eyes.
Basler Lens 1/2.5" 5 MP
日本語 中 文
订单号码
接口
焦距
光圈范围
焦距范围
光圈控制 / 焦距控制
水平视角 / 垂直
(1/2.5")
水平视角 / 垂直
(1/3")
波长范围
滤光镜尺寸
外形尺寸 （最大镜筒
长度 (B)× 直径 (C)）
最大内缩深度 (A)
工作温度
WARNING
Basler Lens 1/2.5" 5 MP Getting Started Guide
1
C
1 2
C

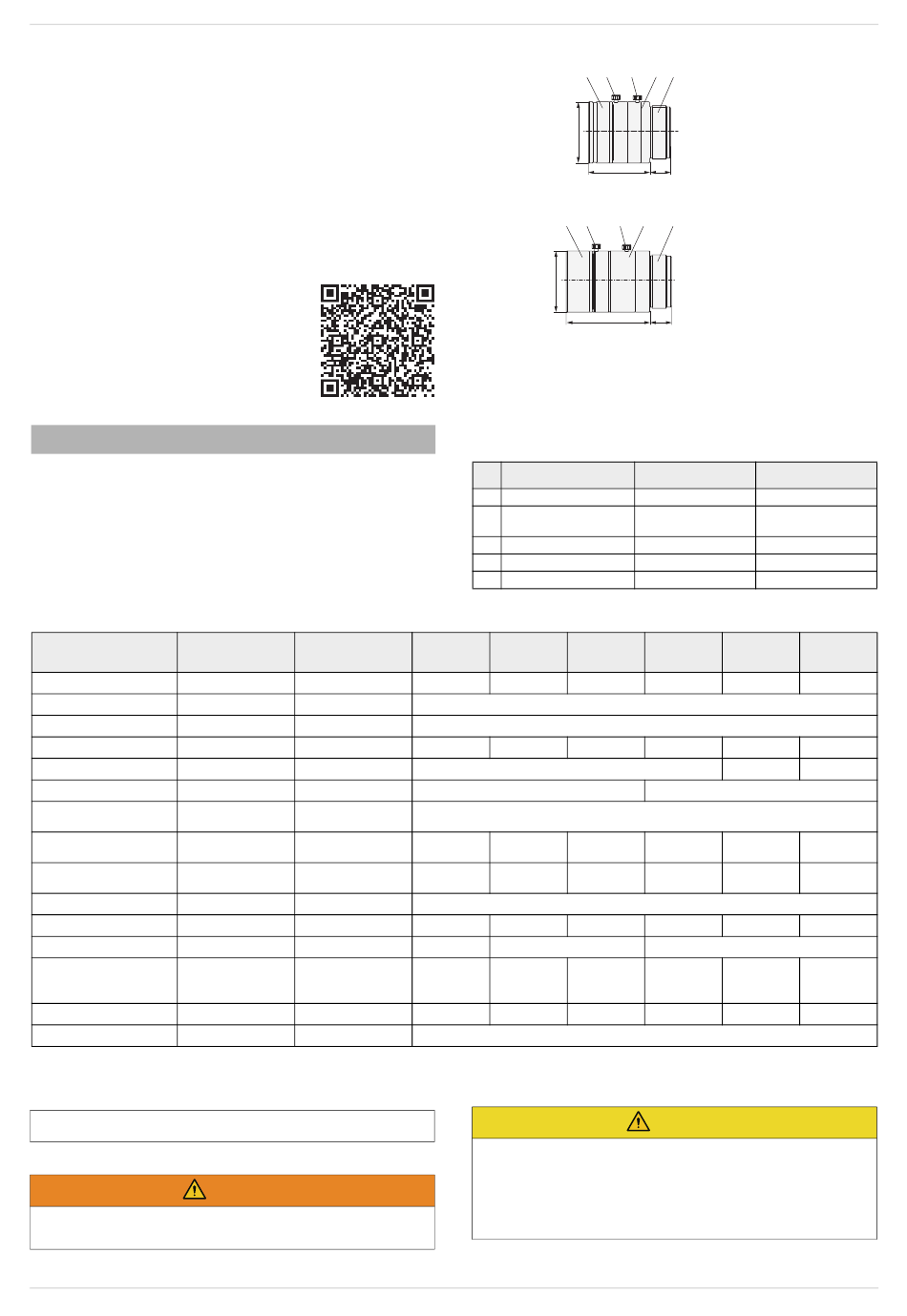

Fig. 1: Schematic Representation of the Lenses; Not to Scale
English
1 Focus ring
Focus locking
2
thumbscrew
3 Iris locking thumbscrew
4 Iris ring
5 C-mount
C125- C125-
0418-5M 0618-5M 0818-5M
2000034830 2000034831 2000034832
4 mm 6 mm
ƒ/1.8 – ƒ/22
0.1 m – ∞
76.4° / 58.5° 53.1° / 40.1° 39.6° / 29.9°
66.0° / 49.9° 45.5° / 34.1° 33.9° / 25.4°
-5.9 % -3.3 % -1.6 %
M46 x 0.75* M35.5 x 0.5*
31.3 mm x 30.6 mm x 29.8 mm x
29 mm 29 mm 29 mm
10.2 mm 9.8 mm 10.1 mm
-10–50 °C (14–122 °F)
* Filter adapter required / フィルターアダプターが必要です / 要求使用滤光镜适配器
Do not place the lens under direct sunlight. It may cause fire.

Do not disassemble or modify the lens. It may impair the

functions of the device.
The lens series is not intended for use in environments where

strong vibrations can occur.
入門ガイド
2 3 4 5
C125-0418-5M
C125-0618-5M
C125-0818-5M
B A
3 4 5
C125-1218-5M
C125-1620-5M
C125-2522-5M
B A
日本語
フォーカスリング 对焦环
フォーカス固定つまみ 焦距锁紧手紧螺钉
アイリス固定つまみ 光圈锁紧手紧螺钉
アイリスリング 光圈环
C マウント C 接口
C125- C125- C125-
1218-5M 1620-5M
2000034833 2000034834
1/2.5" (7.3 mm)
C-mount
8 mm 12 mm 16 mm
ƒ/2.0 – ƒ/22
0.2 m – ∞
Manual / Manual
27.0° / 20.3° 20.3° / 15.3°
23.1° / 17.2° 17.3° / 12.9°
400–700 nm
-0.7 % -0.3 %
M25.5 x 0.5
40.8 mm x 41.5 mm x
29 mm 29 mm
10.3 mm 9.9 mm
CAUTION
入门手册
中 文
C125-
2522-5M
2000034835
25 mm
ƒ/2.2 – ƒ/22
13.0° / 9.8°
11.1° / 8.3°
-0.2 %
41.4 mm x
29 mm
10 mm
