6.
Montera täckhatt (G) på samtliga synliga skruvar (detta görs efter eventuell koppling).
Mount cover cap (G) on all visible screws (this will be done after connection).
4x
A
Ø10 mm
4x
E
Kopplingsbeslag (beställs separat)
Connection fittings (must be ordered separately)
2x
4x
4x
8x
2x
B
C
D
Ø14 mm
1x
11-15x
F
G

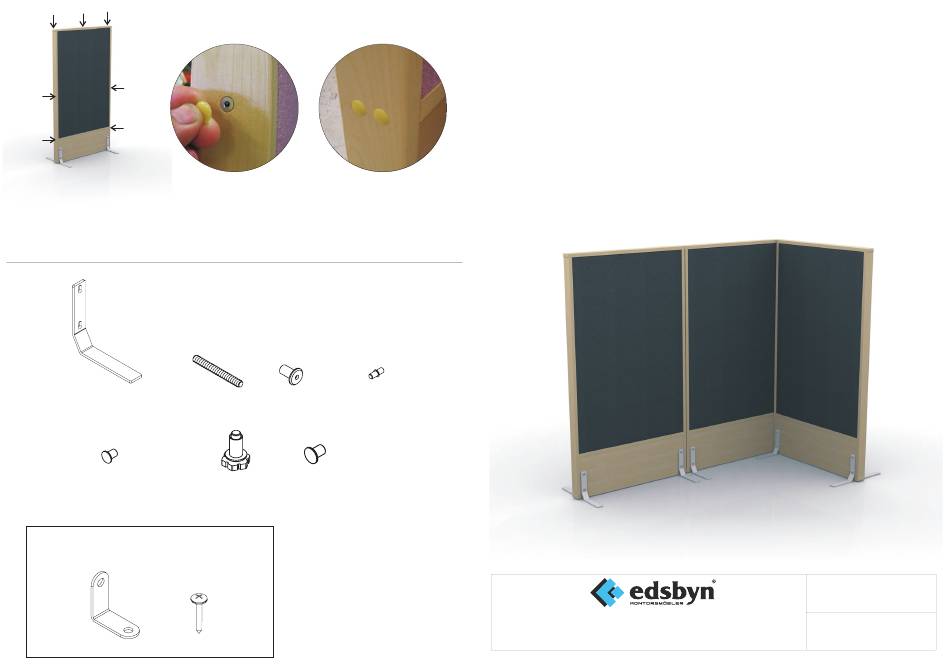

Monteringsanvisning - Assembly instruction
Contur skärmvägg
Contur partition
AB Edsbyverken, Box 300, SE-828 25 Edsbyn
Tel/Phone +46 (0)271-27500, Fax +46 (0)271-27501
www.edsbyn.com
Date:
2012-01-11
Nr:
00530169
