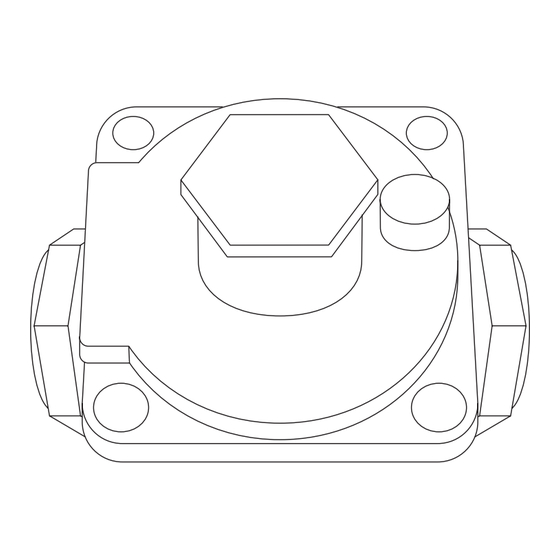

- Page 1 Gas Regulator User's Manual Charbroilers / Griddles / Hotplate / Stockpot Range PLEASE READ THIS MANUAL CAREFULLY BEFORE USING YOUR GAS REGULATOR AND KEEP IT FOR FUTURE REFERENCE.
- Page 2 MANDANTORY MARKINGS The following rating plate examples must be affixed to the rear of the unit upon conversion completion by the installer. • Example A Rating Plate • Example B Installation Plate • Example C Warning Label fixed to side of the unit...
- Page 3 CAUTION: Ensure the gas supply is shut off at the manual shut off valve before proceeding with the conversion. Product Model # Parts Included MCCCB24A Jet #54 drill (4) Charbroiler MCCCB36A Jet #54 drill (6)
- Page 4 To operate the appliance with LP gas, the regulator must be changed to operate at 10” WC. To do this, remove the converter cap and pin from the regulator, invert the pin and reinstall it into the cap. Replace the cap on the regulator, ensuring that the gasket is intact and in place on the cap.
-
Page 5: Burner Operation
INSTRUCTION FOR NORMAL OPERATING SEQUENCE The units are equipped with standing pilots and should be lit immediately after the gas is turned on. Turn off the main valve to the unit and wait 5 minutes to clear any gas. Turn off all knobs and pilot valves. Turn on main valve and light all pilots. - Page 6 CNA International, Inc. d/b/a MC Appliance Corporation. All rights reserved. Magic Chef® logo is a registered trademark of CNA International, Inc. www.mcappliance.com Printed in China...
- Page 7 Regulador de gas Manual del usuario Parrillas/Planchas/Hornillos/Estufas para ollas LEA ESTE MANUAL ANTES DE UTILIZAR SU REGULADOR DE GAS Y GUÁRDELO PARA FUTURA REFERENCIA.
- Page 8 MARCAS OBLIGATORIAS Los siguientes ejemplos de placas de clasificación deben colocarse en la parte posterior de la unidad cuando el instalador finalice la conversión. • Ejemplo A: placa de clasificación • Ejemplo B: placa de instalación • Ejemplo C: etiqueta de advertencia fija al costado de la unidad...
- Page 9 PRECAUCIÓN: Asegúrese de que el suministro de gas esté cerrado en la válvula de cierre manual antes de continuar con la conversión. Producto N.° de modelo Piezas incluidas MCCCB24A Jet #54 drill (4) Parrillas MCCCB36A Jet #54 drill (6) MCCCB48A...
- Page 10 Reemplace el quemador deslizando el extremo abierto por el orificio y luego asegure el perno M5 en el soporte angular. Para hacer funcionar el aparato con gas PL, el regulador debe ser cambiado para que funcione a 10” W.C. Para ello, retire la tapa del convertidor y el pasador del regulador, invierta el pasador y vuelva a instalarlo en la tapa.
- Page 11 Ajuste el tornillo de a poco mientras la llama piloto se quema hasta que se alcance una llama estable de ¼”. Vuelva a colocar el panel frontal y asegúrelo con los tornillos. Coloque de nuevo las perillas de control. INSTRUCCIONES PARA LA SECUENCIA OPERATIVA NORMAL Las unidades están equipadas con pilotos permanentes y deben encenderse inmediatamente después de activar el gas.
- Page 12 CNA International, Inc. realiza negocios bajo el nombre de MC Appliance Corporation. Derechos reservados. Magic Chef® es una marca registrada de CNA International, Inc. www.mcappliance.com Impreso en China...
- Page 13 Régulateur de gaz Manuel d’utilisation Gril / Plaque chauffante / Grilloirs / Bruleur portable LISEZ ATTENTION CE MANUEL AVANT D’UTILISER RÉGULATEUR DE GAZ É ET CONSERVEZ-LE POUR RÉFÉRENCE FUTUR.
- Page 14 ÉTIQUETTES OBLIGATOIRES Les exemples de plaques signalétiques suivantes doivent être apposés à l’arrière de l’appareil après le travail de conversion par l’installateur. • Exemple A de plaque signalétique • Exemple B plaque d’installation • Exemple C étiquette d’avertissement fixée sur le côté de l’appareil...
- Page 15 ATTENTION: Assurez-vous que l’alimentation en gaz est fermée directement à la valve manuelle avant de commencer la conversion. Produit # De modèle Pièces incluses MCCCB24A Jet #54 drill (4) Gril MCCCB36A Jet #54 drill (6) MCCCB48A Jet #54 drill (8)
- Page 16 Appliquez le scellant de filets de conduits ou un ruban de teflon pour gaz sur le filetage au bout de la valve pour assurer un sceau à gaz hermétique. Remplacez ensuite le vieil orifice avec le nouvel orifice de l’ensemble de conversion. Remplacez le bruleur en glissant l’...
- Page 17 Ajustez la vis peu à peu jusqu’à ce que la flamme de la veilleuse atteigne une flamme stable de 0.7 cm. Replacez le panneau frontal et fixez-le en le vissant. Replacez les boutons de commandes. INSTRUCTIONS POUR LA SÉQUENCE D’UTILISATION NORMALE Les appareils sont équipés de veilleuses permanentes qui devraient être allumées immédiatement après l’...
- Page 18 CNA International inc. d/b/a MC Appliance Corporation. Tout droits réservés. Magic Chef® est une marque enregistrée de CNA International inc. www.mcappliance.com Imprimé en Chine...
