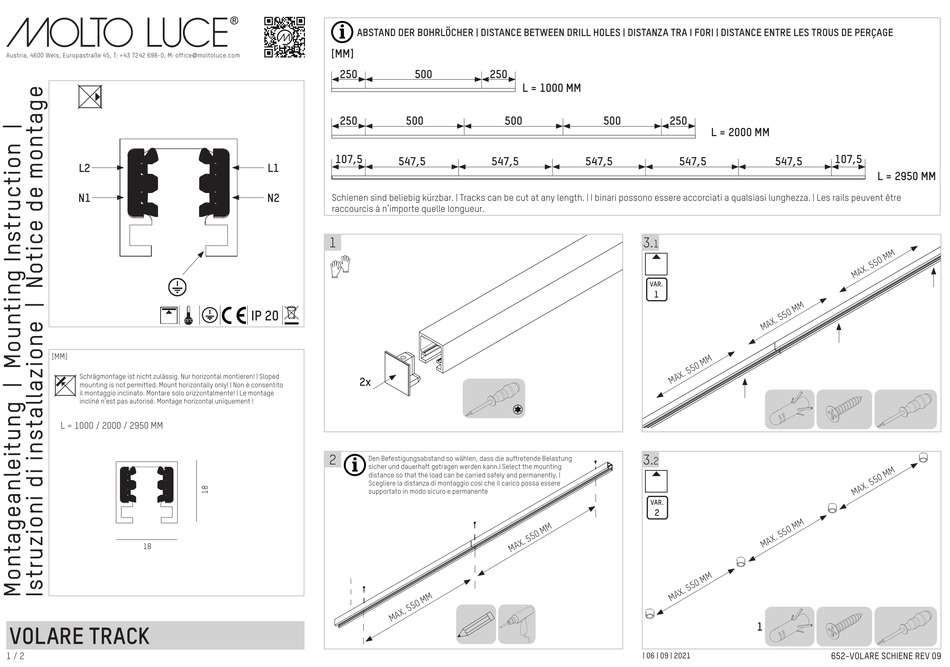

MOLTO LUCE VOLARE TRACK Mounting Instruction

Austria, 4600 Wels, Europastraße 45, T: +43 7242 698-0, M: office@moltoluce.com
L2
N1
25°C
[MM]
Schrägmontage ist nicht zulässig. Nur horizontal montieren! | Sloped
mounting is not permitted. Mount horizontally only! | Non è consentito
il montaggio inclinato. Montare solo orizzontalmente! | Le montage
incliné n'est pas autorisé. Montage horizontal uniquement !
L = 1000 / 2000 / 2950 MM
18

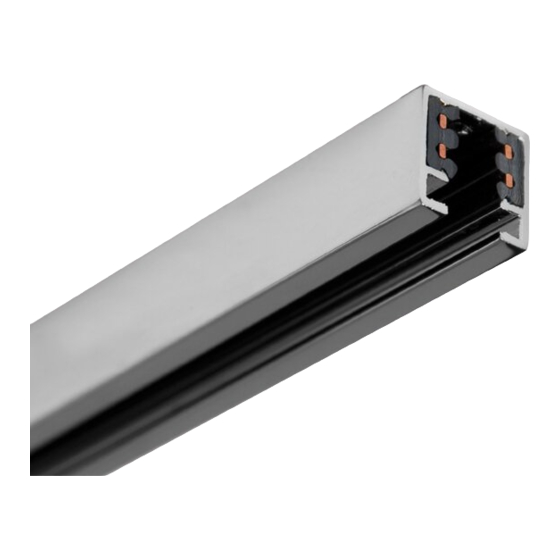

VOLARE TRACK
1 / 2
ABSTAND DER BOHRLÖCHER | DISTANCE BETWEEN DRILL HOLES | DISTANZA TRA I FORI | DISTANCE ENTRE LES TROUS DE PERÇAGE
[MM]
250 500
250 500
107,5
547,5
L1
N2
Schienen sind beliebig kürzbar. | Tracks can be cut at any length. | I binari possono essere accorciati a qualsiasi lunghezza. | Les rails peuvent être
raccourcis à n'importe quelle longueur.
1
IP 20
2x
2
Den Befestigungsabstand so wählen, dass die auftretende Belastung
sicher und dauerhaft getragen werden kann.| Select the mounting
distance so that the load can be carried safely and permanently. |
Scegliere la distanza di montaggio così che il carico possa essere
supportato in modo sicuro e permanente
250
L = 1000 MM
500 500
547,5 547,5
3.
1
VAR.
1
3.
2
VAR.
2
| 06 | 09 | 2021
250
L = 2000 MM
107,5
547,5 547,5
1
652-VOLARE SCHIENE REV 09
L = 2950 MM
