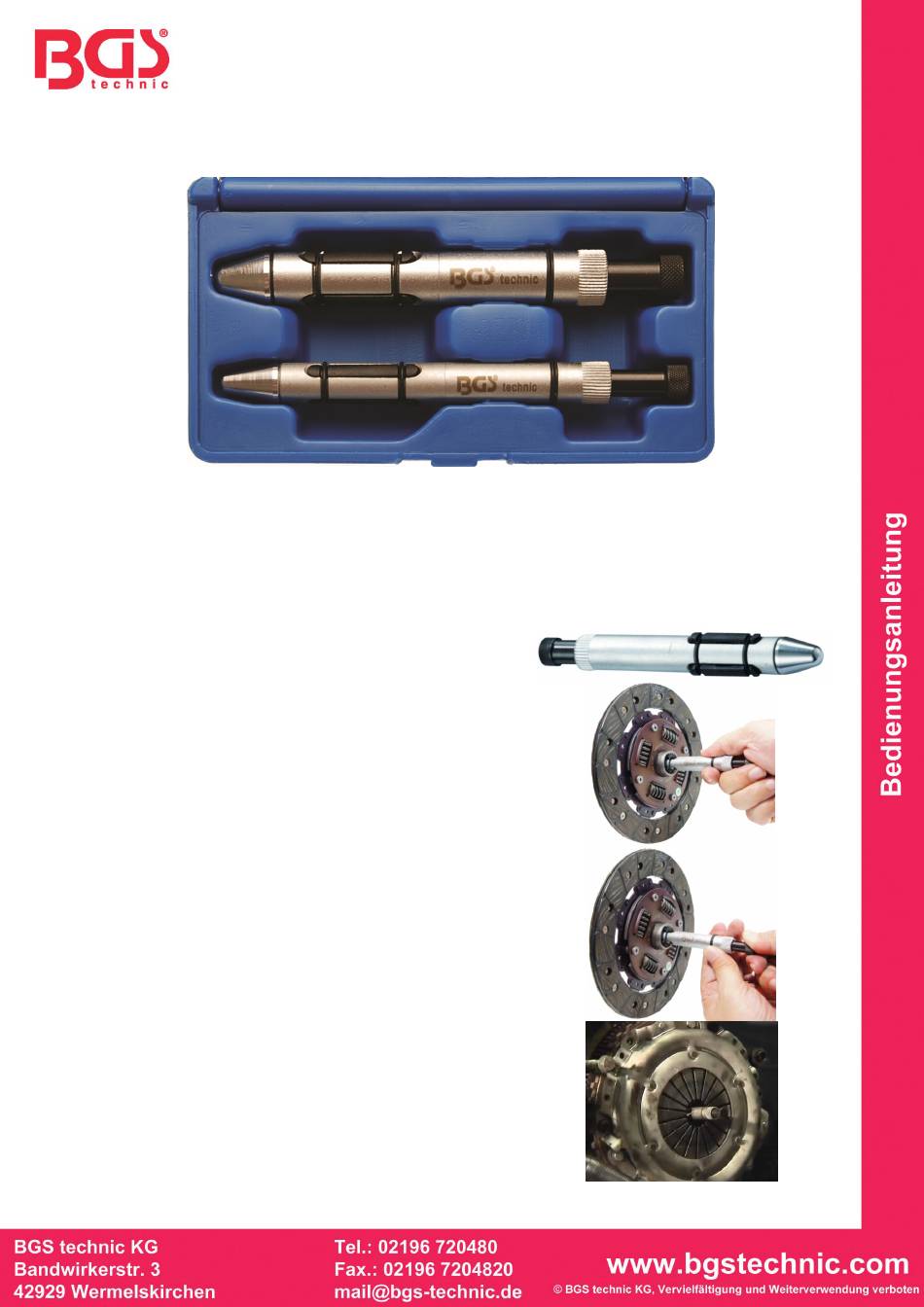

BGS technic 1709 Instruction Manual

ALLGEMEINE INFORMATION
Dieser Universal-Zentrierdornsatz dient dem leichten und genauen Zentrieren von
Kupplungsscheiben. Der Satz beinhaltet zwei Zentrierdorne für Nabeninnendurchmesser 15 – 19 mm
und 20 - 26,6 mm.
ANWENDUNG
Passenden Zentrierdorn auswählen.
Zentrierdorn in die Kupplungsnabe einführen.
Zentrierdorn durch Drehen der gerändelten Schraube im
Uhrzeigersinn leicht spreizen. Der Zentrierdorn muss
spielfrei in der Kupplungsnabe sitzen und sich leicht axial
bewegen lassen.
Kupplungsscheibe mit Kupplungsautomaten montieren.
Die Befestigungsschrauben vom Kupplungsautomaten nur
leicht anziehen. Kupplungsscheibe muss sich radial
bewegen lassen.
Zentrierdorn weiter in Richtung Motor schieben.
Der Kegel (vorne am Zentrierdorn) wird dadurch in die
Kurbelwellen-Bohrung gedrückt und die Kupplungsscheibe
zentriert. Gleichzeitig die gerändelte Schraube im
Uhrzeigersinn drehen und den Zentrierdorn dadurch in der
Kupplungsnabe fixieren.
Zentrierdorn mit Kupplungsscheibe in Richtung Motor
drücken und Befestigungsschrauben vom
Kupplungsautomaten gleichmäßig nacheinander
festschrauben. Zum Schluss die Schrauben mit
vorgeschriebenem Drehmoment anziehen.
Zentrierdorn durch Drehen der gerändelten Schraube
gegen den Uhrzeigersinn lösen und herausziehen.
Kupplungs-Zentrierdorn-Set
Art. 1709
