TE-Group Dymond UTLS50 User Manual

TV RGB LED STRIP
User's Manual
GB NL F
2x 50 CM - 2x 16 LED

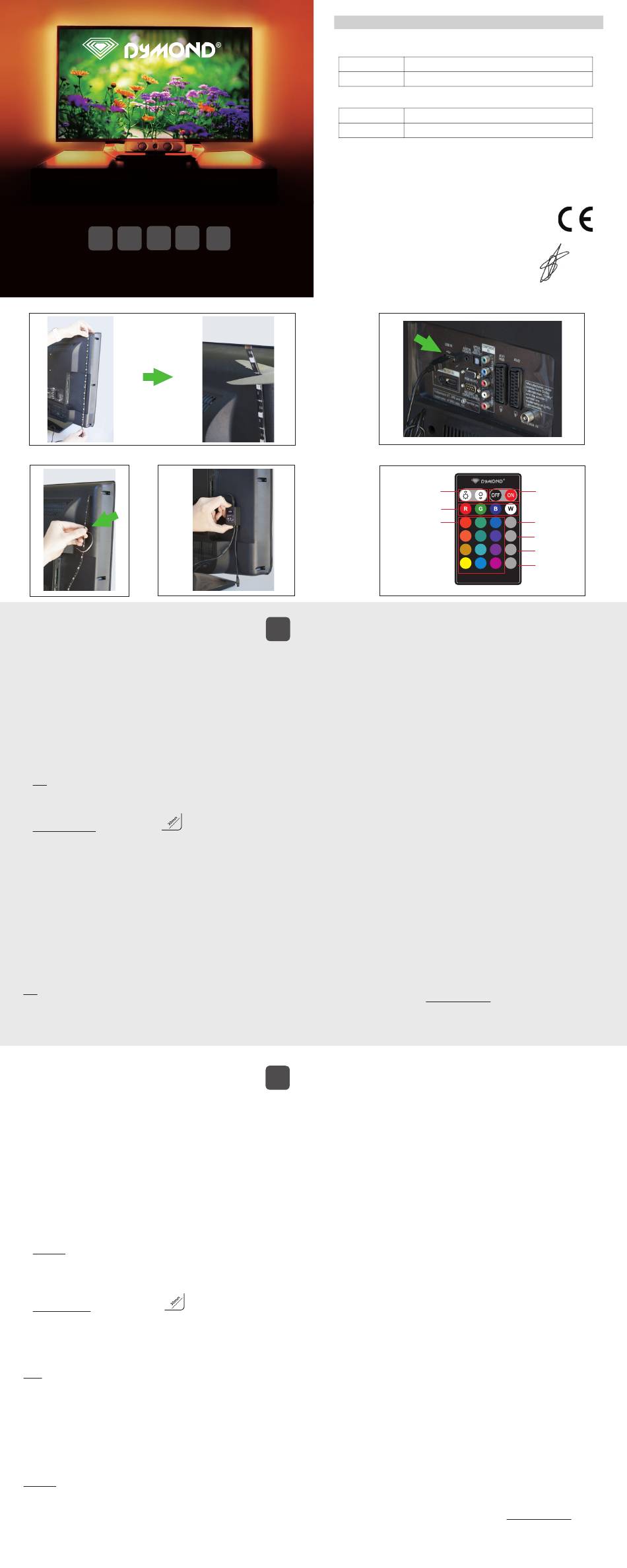

ILLUSTRATION 1
ILLUSTRATION 2
PACKAGE CONTENTS
* 2x 50cm TV RGB LED Strip + USB cable with plug
* RGB LED controller
* RGB Infrared remote control
* Tape for controller + IR eye
INSTALLATION
Before installing the strip, it is important to check the proper functioning of all parts. Unfold
the strip, make all necessary connections and do a test before choosing the final location
for the strip!
1. Switch off the TV. Clean the backside of the TV (or any other surface where you want to
put the strip) with pure alcohol for example. Make sure that the surface is dust and grease
free.
2. See illustration 1 & 4
Determine the correct LED strip position and make the strip shorter if needed. Also check
the USB port position.
3. See illustration 2
Remove the tape at the backside of the strip and stick it on the flat surface (of the TV).
4. See illustration 3
Fix the LED controller on the desired location and make sure the IR eye will be visible for
the remote control.
Note: The controller and IR eye can be fixed using tape (included).
5. See illustration 4
Connect the USB cable with the USB port of your TV (or any other 5V power source, like
a smartphone/tablet charger) and power on the TV.
Note:
• Do not fold the strip (max. 30mm folding
• If needed, the strip can be shortened every 3 LED's/10 cm, starting at the end of
the strip. The correct location for cutting is indicated by the scissors symbols on
the strip!
• The strip cannot be extended!
• Do not submerge any part of the LED strip set in/under water!
DESCRIPTION OF THE REMOTE CONTROL
Note: Take out the battery protection foil before use!
See illustration 5
1. ON/OFF: Turn the strip ON/OFF
2. DIM-keys: Brighten or darken the chosen color
3. Main colors: red, green, blue and white
4. Predefined colors: Change the main colors
5. STROBE: 7 colors of the strip will change quickly (*)
6. FLASH: The strip will flash in the chosen color (*)
7. ALL FADE: 7 colors of the strip will slowly change, from one color shade to another,
without flashing (*)
8. RGB FLASH: The strip changes into 3 RGB colors quickly (*)
(*) The speed of all these light effects can be adjusted using the DIM keys.
Note:
• Point the remote control to the RGB LED controller IR eye below/at the side of the TV.
Max. distance is 5~7 meters.
• If another button is pressed during the color setting process, the selected light effect will not be
saved!
INHOUD VERPAKKING
* 2x 50cm TV RGB LED Strip + USB-kabel met stekker
* RGB LED controller
* RGB infrarode afstandsbediening
* Tape voor controller + IR oog
INSTALLATIE
Voordat u de strip installeert, is het belangrijk om de goede werking van alle onderdelen te
controleren. Rol de strip uit, maak alle benodigde aansluitingen en doe een test voor u de
uiteindelijke locatie voor de strip kiest!
1. Schakel de TV uit. Maak de achterkant van de TV (of een ander oppervlak waar u de strip
wenst te plaatsen) proper met pure alcohol bijvoorbeeld. Zorg ervoor dat het oppervlak
stof- en vetvrij is.
2. Zie illustratie 1 & 4
Bepaal de juiste LED-strip positie en maak de strip korter indien nodig. Controleer ook de
USB-poort positie.
3. Zie illustratie 2
Verwijder de tape aan de achterzijde van de strip en plak de strip op het vlakke oppervlak
(van de TV).
4. Zie illustratie 3
Bevestig de LED-controller op de gewenste plaats en zorg ervoor dat het IR-oog
zichtbaar is voor de afstandsbediening.
Opmerking: De controller en IR-oog kunnen bevestigd worden met behulp van tape
(inbegrepen).
5. Zie illustratie 4
Sluit de USB-kabel aan op de USB-poort van uw TV (of een andere 5V bron, zoals
smartphone/tablet lader) en zet de TV aan.
Opmerking:
• Vouw de strip niet! (max. 30mm plooibaar
• Indien nodig kan de strip ingekort worden om de 3 LED's / 10 cm, te beginnen van
het einde van de strip. De juiste locatie voor het inkorten wordt aangegeven door
het schaar symbool op de strip!
• De strip kan niet verlengd worden!
• Dompel geen enkel onderdeel van de LED-strip set in / onder water!
BESCHRIJVING VAN DE AFSTANDSBEDIENING
Let op: Haal de beschermingsfolie van de batterij voor gebruik!
Zie illustratie 5
1. ON/OFF: Strip aan-/uitschakelen
2. DIM-toetsen: Gekozen kleur helderder of donkerder make
3. Hoofdkleuren: rood, groen, blauw en wit
4. Vooraf gedefinieerde kleuren: Maken het mogelijk de hoofdkleurtinten te wijzigen
5. STROBE: Laat 7 kleuren snel veranderen (*)
6. FLASH: Laat de LED strip knipperen in de gekozen kleur (*)
7. ALL FADE: Laat 7 kleuren van de strip langzaam veranderen, van de ene kleurtint naar
de andere, zonder te knipperen (*)
8. RGB FLASH: Laat de strip in 3 RGB kleuren veranderen (*)
(*) Voor alle lichteffecten kan de snelheid ingesteld worden met behulp van de DIM-toetsen.
Opmerking:
• Richt de afstandsbediening naar het IR oog van de RGB LED controller, onder/naast de
TV. Max. afstand 5 ~ 7 meter.
• Als u op een andere toets drukt tijdens het instellen van het gewenste kleureffect, zal het
geselecteerde effect niet worden opgeslagen!
D
CZ
ILLUSTRATION 3
GB
)
NL
)
DECLARATION OF CONFORMITY
Hereby,
Par la présente,
Company:
TE-Group NV
Entreprise:
Address:
Kapelsestraat 61, 2950 Kapellen, Belgium
Adresse:
declare that the following equipment:
déclare que le dispositif suivant :
Product name:
Dymond UTLS50
Nom du produit:
Product type:
2x50 cm TV RGB LED Strip
Type de produit:
conforms with the following safety requirements of the directives 2011/65/EU,
2014/30/EU & EC/1907/2006. Conformity is guaranteed by the CE-symbol.
est conforme aux exigences de sécurité suivantes des directives 2011/65/EU,
2014/30/EU & EC/1907/2006. La conformité est garantie par le symbole CE.
This product has been tested against following standards and specifications,
applying versions valid in June 2017.
Ce produit a été testé par rapport aux normes et spécifications suivantes,
appliquant les versions valides en Juin 2017.
EN 55032:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 55024:2010+A1:2015
EN 61000-4-2:2009
EN 61000-4-3:2006+A1:2008+A2:2010
Authorized Signature
S. Izaks, TE-Group NV, Product & Research Manager
June 2017, Kapellen
------------------------------Manual/UTLS50/05-17/V02 -----------------------------
Copyright © Dymond
ILLUSTRATION 4
ILLUSTRATION 5
2
3
4
SAFETY INSTRUCTIONS
• Installation should be performed only by a competent person.
• Never open the RGB controller.
• Never touch the plug contacts with sharp or metal objects.
• Make sure that cables cannot cause a trip hazard.
• Use only the original power supply and original accessories.
• Do not expose the unit to direct sunlight.
• Never place the device in the vicinity of direct heat sources.
• Unplug the unit before cleaning. Do not use any solvent based cleaning agents, only a
soft, dry anti-static cloth or a lightly moistened towel.
• Do not attempt repairs yourself.
• If the unit is not properly installed or operated Dymond
TECHNICAL DATA
- Operating voltage: 5V USB ~1000 mA max.
- Power supply: USB socket/connector
- Power consumption: max 4 watts
- Ambient operating temperature: -10 ~40 °C
- Humidity: 10% - 85% (none condensing)
- Storage temperature: -20 ~55 °C
- Storage humidity: 5% - 90% (none condensing)
- Protection class:
Strip: IP44 - Controller: IP20 - Remote control: IP20 - only for indoor use
- Dimensions (L*W*H):
Strip: 2x 500x10x3 mm - Controller: 50x35x22 mm
Strip (2x):
LED Flex Strip RGB
DC 5V
16x 5050 3-chip SMD LED
Max. 85 lumen
120° viewing angle
Length: 50cm, cuttable every 3 LED's/10 cm (The correct location for cutting is indicated by
the scissors symbol on the strip)
Controller:
DC 5V ~1000mA
16 color buttons + 4 different color-light programs + DIM/faster/slower function + CR2025
battery
GUARANTEE
Copyright © Dymond . Dymond is a registered trademark of TE-Group NV. The Dymond
® ®
brand stands for superior product quality and outstanding customer service. That is
why Dymond warrants this product against all defects in material and workmanship for
®
a period of two (2) years from the date of original purchase of the product. The terms
of this guarantee and the extent of responsibility of Dymond
downloaded from the website: www.dymond.nl.
For more information, technical questions and return requests concerning this
product, you should contact support@dymond.nl.
VEILIGHEIDSINSTRUCTIES
• De installatie dient enkel door een bevoegde persoon uitgevoerd te worden.
• Open nooit de RGB controller.
• Raak nooit de stekkercontacten met scherpe en metalen voorwerpen aan.
• Zorg ervoor dat kabels zo gelegd worden dat niemand erover kan struikelen of erop kan
trappen.
• Gebruik enkel origineel toebehoren.
• Stel het apparaat nooit aan rechtstreekse zonnestralen bloot.
• Zet het apparaat nooit in de nabijheid van directe warmtebronnen.
• Trek de strip uit voor het reinigen. Gebruik geen oplosmiddelen op basis van
reinigingsmiddelen, alleen een zachte, droge anti-statische doek of een licht vochtige
doek.
• Probeer niet om zelf reparaties uit te voeren.
• Als de strip niet goed geïnstalleerd is of gebruikt wordt, aanvaardt Dymond
aansprakelijkheid.
TECHNISCHE GEGEVENS
- Bedrijfsspanning: 5V USB ~1000 mA max.
- Voeding: USB stekker / connector
- Stroomverbruik: tot 4 watt
- Omgevingstemperatuur voor gebruik: -10 ~ 55 °C
- Luchtvochtigheid: 10% - 85% (niet condenserend)
- Temperatuur voor opberging: -20 ~ 60 °C
- Luchtvochtigheid voor opberging: 5% - 90% (niet condenserend)
- Veiligheidsklasse:
Strip: IP44 - Controller: IP20 - Afstandsbediening: IP20 - enkel voor gebruik
binnenshuis
- Afmetingen (L*B*H):
Strip: 2x 500x10x3 mm - Controller: 50x35x22 mm
Strip (2x):
LED Flex Strip RGB
DC 5V
16x 5050 3-chip SMD LED
Max. 85 Lumen
120° uitvalshoek
Lengte: 500mm, alle 3 LED's/10 cm inkortbaar (De juiste locatie voor het inkorten wordt
aangegeven door het schaarsymbool op de strip!)
Controller:
DC 5V ~1000mA
16 verschillende kleurtoetsen + 4 lichtprogramma's + DIM / sneller / trager functie + CR2025
batterij
GARANTIE
Copyright © Dymond . Dymond is een gedeponeerd handelsmerk van TE-Group N.V.
® ®
Het merk Dymond staat voor producten van superieure kwaliteit en een uitstekende
®
klantenservice. Daarom garandeert Dymond
en fabricagefouten gedurende een periode van twee (2) jaar na de oorspronkelijke
aankoopdatum van het product. De voorwaarden van deze garantie en de omvang van
de verantwoordelijkheid van Dymond onder deze garantie kunt u downloaden vanaf de
®
website: www.dymond.nl.
Voor meer informatie, technische vragen of retouraanvragen met betrekking tot dit
product dient u rechtstreeks contact op te nemen met support@dymond.nl.
EN 61000-4-4:2012
EN 61000-4-5:2014
EN 61000-4-6:2014
EN v61000-4-8:2010
EN 61000-4-11:2004
IEC62321
1
5
STROBE
6
Flash
All Fade 7
RGB Flash
8
Remote Control
cannot accept liability.
®
under this warranty can be
®
geen enkele
®
® dat dit product vrij is van materiaal-
®
