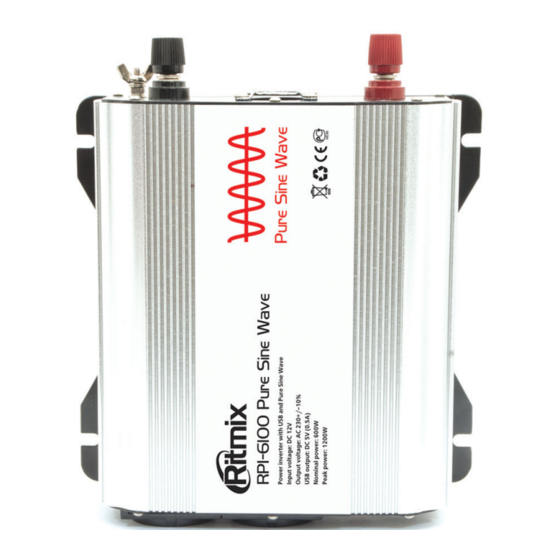

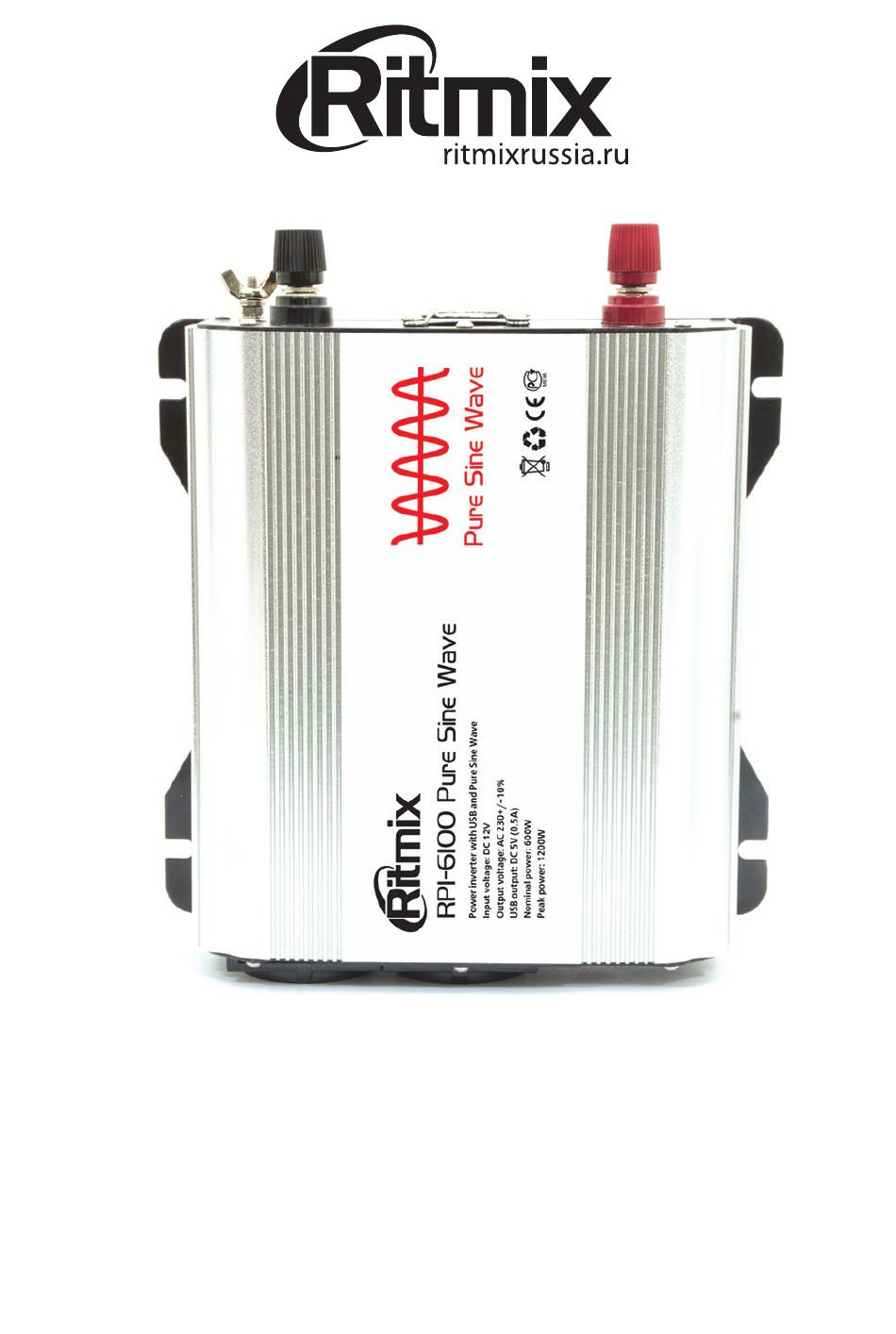

- Page 1 Руководство пользователя Автомобильный преобразователь напряжения RITMIX RPI-6100 Pure Sine Wave с чистой синусоидой...
- Page 2 Благодарим Вас за приобретение автомобильного преобразователя напряжения Ritmix RPI-6100 Pure Sine Wave с чистой синусоидой. Пожалуйста, внимательно прочитайте инструкцию перед первым использованием устройства. Автомобильный преобразователь напряжения служит для преобразования постоянного тока (DC) в переменный ток (АС). Схема устройства Передняя панель: 1.
- Page 3 3. Индикатор ошибки (Fault): при возникновении какой-либо проблемы, загорится индикатор ошибки. 4. USB выход ： 5В， 500 мA. 5. Вкл/Выкл переключатель: для запуска и выключения преобразователя. 6. Европейская розетка 230В +/- 10%, 50 Гц +/- 3 Гц. Задняя панель: • Интеллектуальная система контроля управления вентилятором: вентилятор...
- Page 4 Применение Электроинструменты: электрические пилы, дрели, шлифовальные машины, пескоструйные машины, воздушный компрессор; штамповочные устройства, газонокосилки, воздушные компрессоры. Офисное оборудование: компьютеры, принтеры, дисплеи, копировальная техника, сканнеры, факсимильное оборудование и оргтехника. Бытовая техника: пылесос, вентилятор, люминесцентные лампы, лампы накаливания, швейные машинки. Кухонное оборудование: микроволновые печи, холодильники, морозильные...
- Page 5 • нагрузка на преобразователь составляет 30% от номинальной нагрузки преобразователя; • температура внутри корпуса преобразователя превышает 60ºС. Использование удлинителей • Компания Ritmix не рекомендует использование удлинительных кабелей между преобразователем и автомобильным аккумулятором, так как это приведет к потере электрической энергии и повлияет на работу инвертора.
- Page 6 ВНИМАНИЕ! СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ, НЕСОБЛЮДЕНИЕ ПОЛЯРНОСТИ ПРИВЕДЕТ К ПОЛОМКЕ ИЗДЕЛИЯ. • Зафиксируйте соединения на полюсах, но не слишком туго. • Если соединения на полюсах слабо зафиксированы, то это приведет к потере тока, нагреванию проводов, поломке изделия или возникновению пожара. • Включите преобразователь напряжения, загорится индикатор питания...
- Page 7 Предупреждение 1. Перед использованием, пожалуйста, убедитесь, что входное напряжение преобразователя совпадает с выходным напряжением аккумулятора, а также, что номинальная мощность подключаемого внешнего устройства находится в допустимых пределах мощности преобразователя напряжения. 2. К преобразователю напряжения, имеющему входное напряжение 12 В. можно подключать аккумуляторы с выходным напряжением...
- Page 8 15. Во время извлечения вилки из розетки преобразователя, не дотрагивайтесь до металлических контактов, это может привести к поражению электрическим током. 16. Пожалуйста, не подавайте ток на евро розетки инвертора, это приведет к поломке изделия. Компания Ritmix оставляет за собой право изменять технические характеристики без предварительного уведомления.
- Page 9 Индикация работы устройства Описание статуса Выход Защита Состояние устройства Звуковой LED индикатор переменного сигнал тока Когда напряжение Низкое Зеленый индикатор возвращается в пределы, питающее горит, красный да да допустимые для нормальной напряжение индикатор не горит. работы устройства, сигнал прекратится автоматически. Когда...
- Page 10 Auto power inverter Ritmix RPI-6100 Pure Sine Wave. Thank you for choosing the Ritmix RPI-6100 Pure Sine Wave. Please carefully read the user manual before start using the device. Pure sine wave power inverter is a kind of products which change the DC electricity to AC electricity.
- Page 11 Back panel • Heat dissipation fan: intelligent control, only start work when the load reach 30% of the related load or the internal temperature reach 60degree. • “+” terminal /red connect this terminal with positive polar of the battery or other power supply use the red cable •...
- Page 12 • when the inside temperature of the inverter exceed 60 degree the fan will work. About use extended cable: • company Ritmix do not recommend use extended cable between the inverter and the battery, because it will cause lost of DC electric- ity and affect the effect of the inverter.
- Page 13 3. Connect the black clip to the negative pole of battery; connect the red clip to the positive pole. If it is too loosen, will result no current, wire heat, and damage the power inverter or cause the fire. 4. Turn on the power inverter; connect this device with the applicant to be used.
- Page 14 16. Please do not put the AC electric appliance into the AC outlet of the inverter as this will destroy the inverter and may cause electric shock. Company Ritmix has the right to change the specification without any noti cation. Features: •...
- Page 15 Protection and state instruction State description Function Restart work method LED light Alarm AC output When the voltage of the Input low battery return to the related voltage Green on range, alarm stop alarm Red off automatically. When the voltage of the Input low battery return to the related voltage shut...
- Page 16 Technical characteristics Характеристики Characteristics of преобразователя inverter напряжения Input voltage: DC 12 V Входное напряжение: 12 В Output voltage: AC 230 V ± 10% Выходное напряжение: 230 В ± 10% напрямую к directly to the battery Connection: Подключение: аккумулятору Electro appliances электроприборы...
