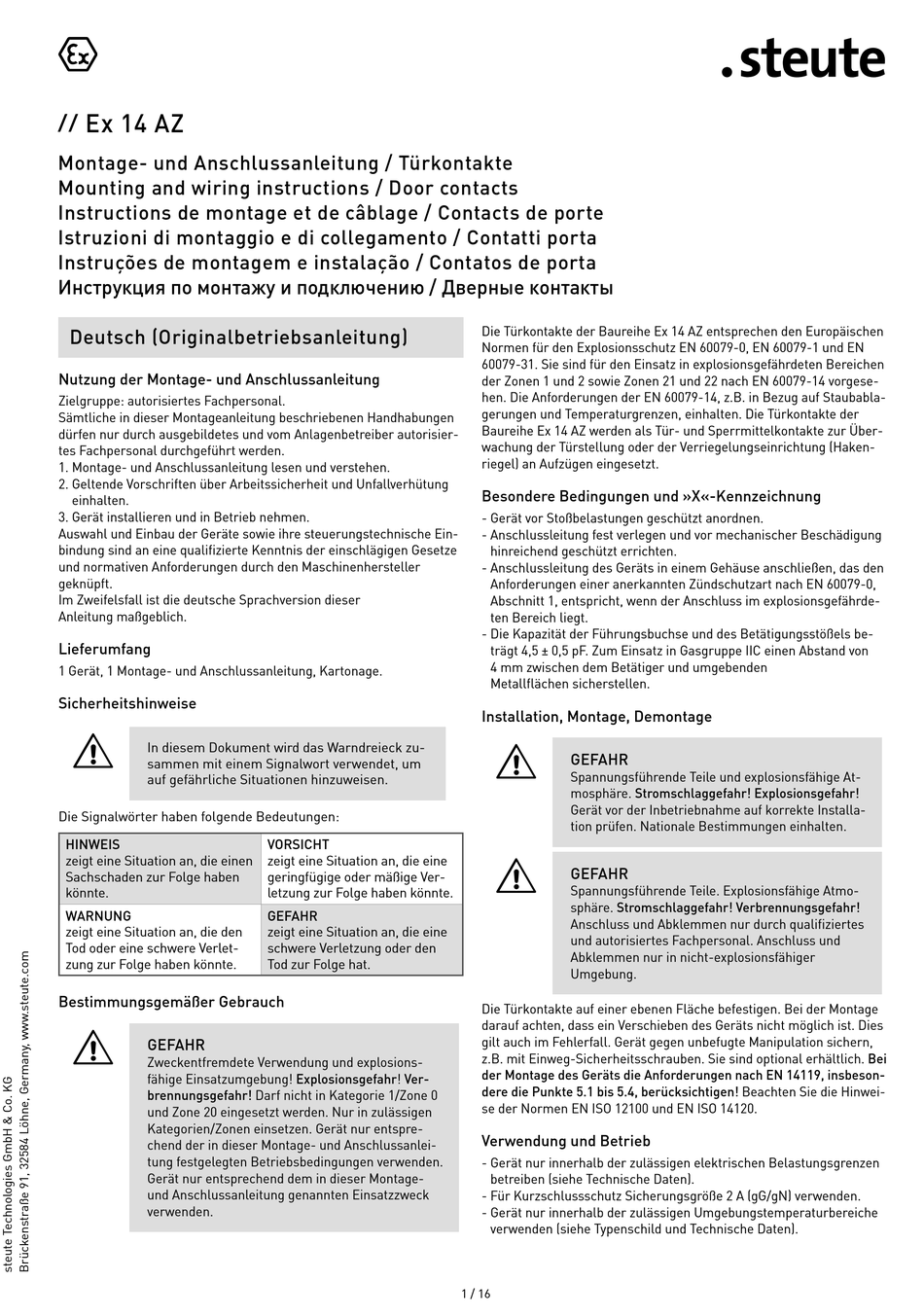

steute Ex 14 AZ Series Mounting And Wiring Instructions

Ex 14 AZ
//
Montage- und Anschlussanleitung / Türkontakte
Mounting and wiring instructions / Door contacts
Instructions de montage et de câblage / Contacts de porte
Istruzioni di montaggio e di collegamento / Contatti porta
Instruções de montagem e instalação / Contatos de porta
Инструкция по монтажу и подключению / Дверные контакты
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung! Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorie 1/Zone 0
und Zone 20 eingesetzt werden. Nur in zulässigen
Kategorien/Zonen einsetzen. Gerät nur entspre-
chend der in dieser Montage- und Anschlussanlei-
tung festgelegten Betriebsbedingungen verwenden.
Gerät nur entsprechend dem in dieser Montage-
und Anschlussanleitung genannten Einsatzzweck
verwenden.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Die Türkontakte der Baureihe Ex 14 AZ entsprechen den Europäischen
Normen für den Explosionsschutz EN 60079-0, EN 60079-1 und EN
60079-31. Sie sind für den Einsatz in explosionsgefährdeten Bereichen
der Zonen 1 und 2 sowie Zonen 21 und 22 nach EN 60079-14 vorgese-
hen. Die Anforderungen der EN 60079-14, z.B. in Bezug auf Staubabla-
gerungen und Temperaturgrenzen, einhalten. Die Türkontakte der
Baureihe Ex 14 AZ werden als Tür- und Sperrmittelkontakte zur Über-
wachung der Türstellung oder der Verriegelungseinrichtung (Haken-
riegel) an Aufzügen eingesetzt.
Besondere Bedingungen und »X«-Kennzeichnung
- Gerät vor Stoßbelastungen geschützt anordnen.
- Anschlussleitung fest verlegen und vor mechanischer Beschädigung
hinreichend geschützt errichten.
- Anschlussleitung des Geräts in einem Gehäuse anschließen, das den
Anforderungen einer anerkannten Zündschutzart nach EN 60079-0,
Abschnitt 1, entspricht, wenn der Anschluss im explosionsgefährde-
ten Bereich liegt.
- Die Kapazität der Führungsbuchse und des Betätigungsstößels be-
trägt 4,5 ± 0,5 pF. Zum Einsatz in Gasgruppe IIC einen Abstand von
4 mm zwischen dem Betätiger und umgebenden
Metallflächen sicherstellen.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Gerät vor der Inbetriebnahme auf korrekte Installa-
tion prüfen. Nationale Bestimmungen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Anschluss und Abklemmen nur durch qualifiziertes
und autorisiertes Fachpersonal. Anschluss und
Abklemmen nur in nicht-explosionsfähiger
Umgebung.
Die Türkontakte auf einer ebenen Fläche befestigen. Bei der Montage
darauf achten, dass ein Verschieben des Geräts nicht möglich ist. Dies
gilt auch im Fehlerfall. Gerät gegen unbefugte Manipulation sichern,
z.B. mit Einweg-Sicherheitsschrauben. Sie sind optional erhältlich. Bei
der Montage des Geräts die Anforderungen nach EN 14119, insbeson-
dere die Punkte 5.1 bis 5.4, berücksichtigen! Beachten Sie die Hinwei-
se der Normen EN ISO 12100 und EN ISO 14120.
Verwendung und Betrieb
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Für Kurzschlussschutz Sicherungsgröße 2 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
