ООО «Завод «Световые Технологии»»

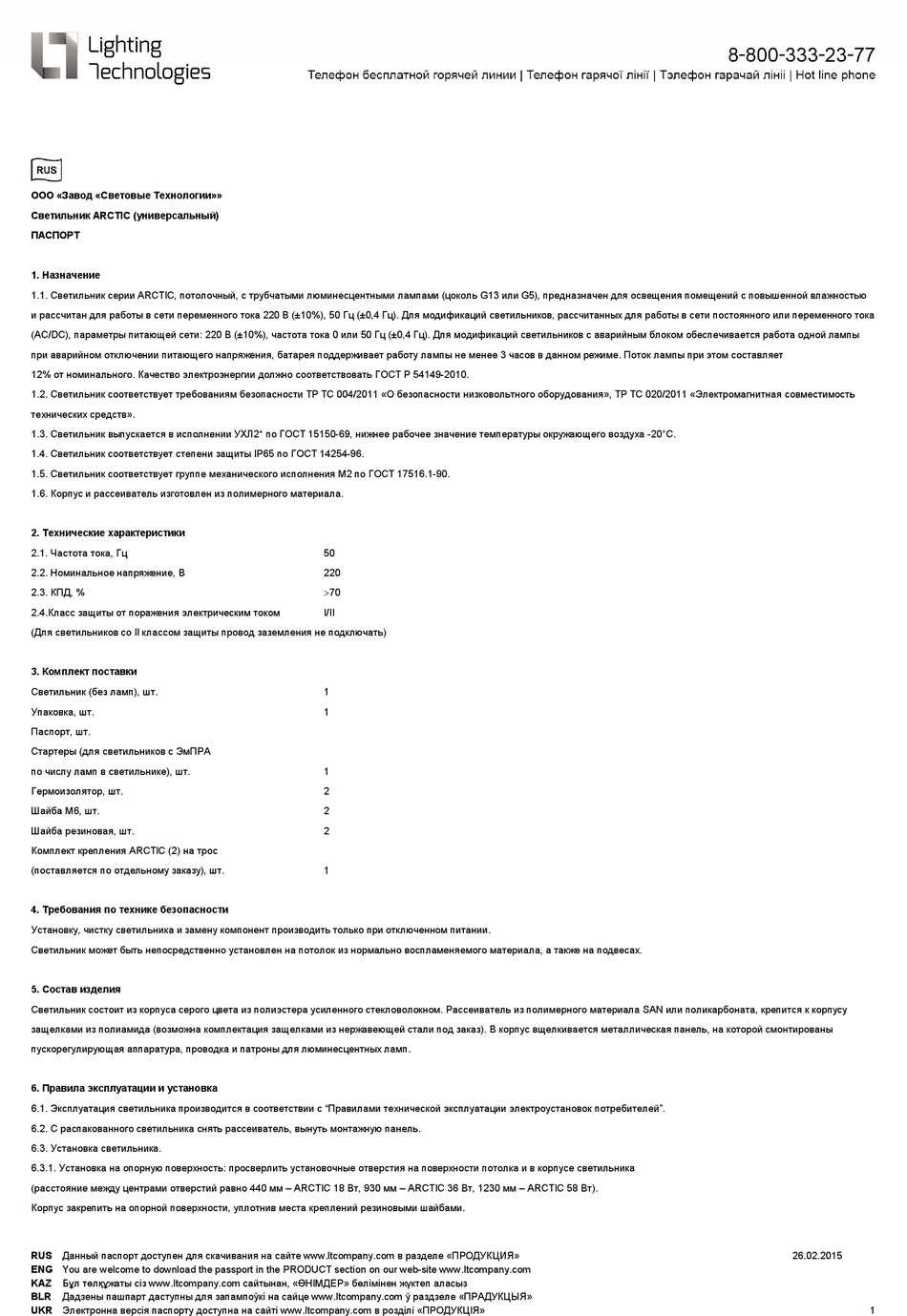

Светильник ARCTIC (универсальный)
ПАСПОРТ
1. Назначение
1.1. Светильник серии ARCTIC, потолочный, с трубчатыми люминесцентными лампами (цоколь G13 или G5), предназначен для освещения помещений c повышенной влажностью
и рассчитан для работы в сети переменного тока 220 В (±10%), 50 Гц (±0,4 Гц). Для модификаций светильников, рассчитанных для работы в сети постоянного или переменного тока
(AC/DC), параметры питающей сети: 220 В (±10%), частота тока 0 или 50 Гц (±0,4 Гц). Для модификаций светильников с аварийным блоком обеспечивается работа одной лампы
при аварийном отключении питающего напряжения, батарея поддерживает работу лампы не менее 3 часов в данном режиме. Поток лампы при этом составляет
12% от номинального. Качество электроэнергии должно соответствовать ГОСТ Р 54149-2010.
1.2. Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость
технических средств».
1.3. Светильник выпускается в исполнении УХЛ2* по ГОСТ 15150-69, нижнее рабочее значение температуры окружающего воздуха -20°С.
1.4. Светильник соответствует степени защиты IP65 по ГОСТ 14254-96.
1.5. Светильник соответствует группе механического исполнения М2 по ГОСТ 17516.1-90.
1.6. Корпус и рассеиватель изготовлен из полимерного материала.
2. Технические характеристики
2.1. Частота тока, Гц
2.2. Номинальное напряжение, В
2.3. КПД, %
2.4.Класс защиты от поражения электрическим током
(Для светильников со II классом защиты провод заземления не подключать)
3. Комплект поставки
Светильник (без ламп), шт.
Упаковка, шт.
Паспорт, шт.
Стартеры (для светильников с ЭмПРА
по числу ламп в светильнике), шт.
Гермоизолятор, шт.
Шайба M6, шт.
Шайба резиновая, шт.
Комплект крепления ARCTIC (2) на трос
(поставляется по отдельному заказу), шт.
4. Требования по технике безопасности
Установку, чистку светильника и замену компонент производить только при отключенном питании.
Светильник может быть непосредственно установлен на потолок из нормально воспламеняемого материала, а также на подвесах.
5. Состав изделия
Светильник состоит из корпуса серого цвета из полиэстера усиленного стекловолокном. Рассеиватель из полимерного материала SAN или поликарбоната, крепится к корпусу
защелками из полиамида (возможна комплектация защелками из нержавеющей стали под заказ). В корпус вщелкивается металлическая панель, на которой смонтированы
пускорегулирующая аппаратура, проводка и патроны для люминесцентных ламп.
6. Правила эксплуатации и установка
6.1. Эксплуатация светильника производится в соответствии с "Правилами технической эксплуатации электроустановок потребителей".
6.2. С распакованного светильника снять рассеиватель, вынуть монтажную панель.
6.3. Установка светильника.
6.3.1. Установка на опорную поверхность: просверлить установочные отверстия на поверхности потолка и в корпусе светильника
(расстояние между центрами отверстий равно 440 мм – ARCTIC 18 Вт, 930 мм – ARCTIC 36 Вт, 1230 мм – ARCTIC 58 Вт).
Корпус закрепить на опорной поверхности, уплотнив места креплений резиновыми шайбами.
RUS
Данный паспорт доступен для скачивания на сайте www.ltcompany.com в разделе «ПРОДУКЦИЯ»
ENG You are welcome to download the passport in the PRODUCT section on our web-site www.ltcompany.com
KAZ
Бұл төлқұжаты сiз www.ltcompany.com сайтынан, «ӨНІМДЕР» бөлімінен жүктеп аласыз
BLR
Дадзены пашпарт даступны для запампоўкі на сайце www.ltcompany.com ў раздзеле «ПРАДУКЦЫЯ»
UKR Электронна версія паспорту доступна на сайті www.ltcompany.com в розділі «ПРОДУКЦІЯ»
50
220
70
I/II
1
1
1
2
2
2
1
26.02.2015
1
