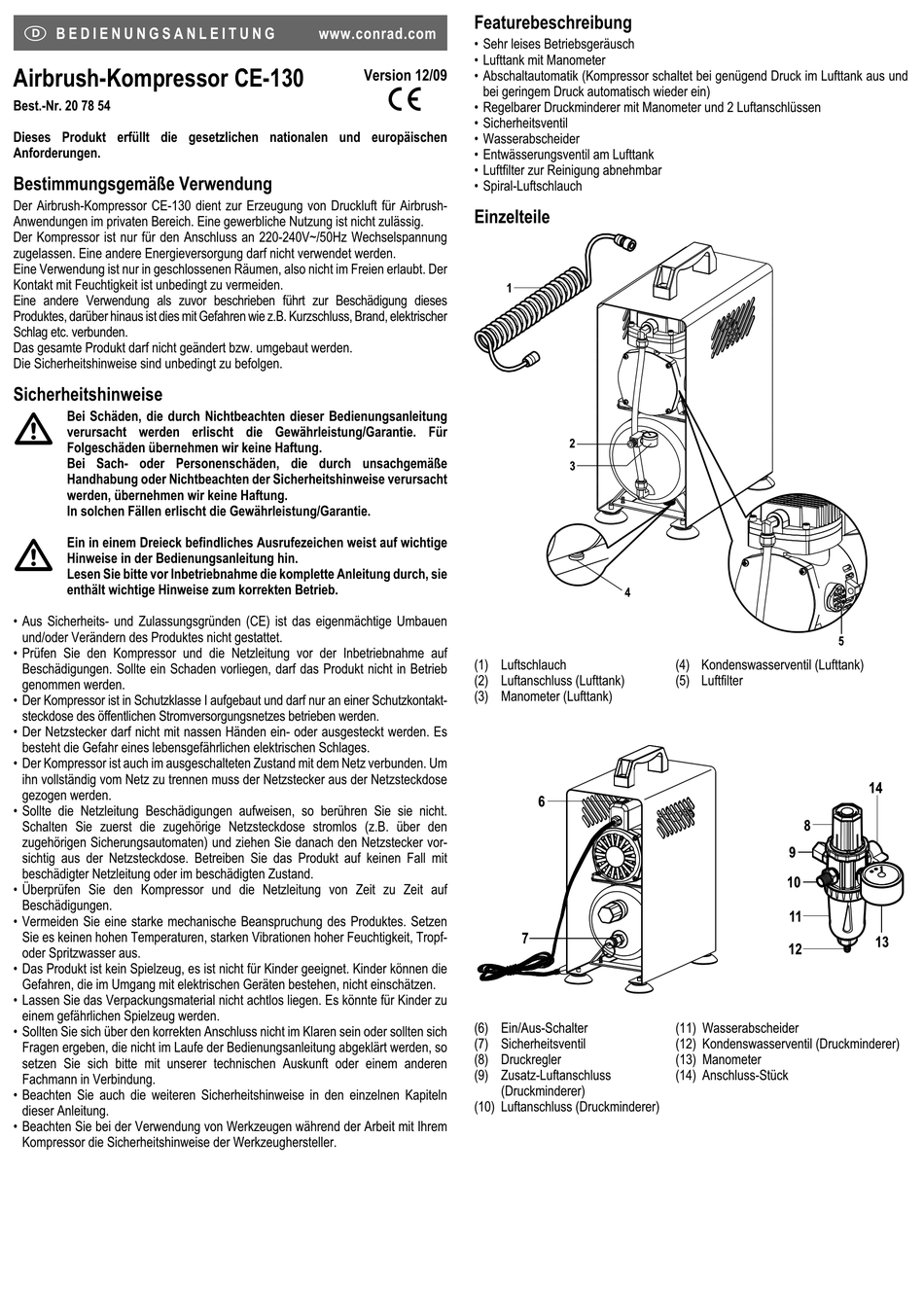

Conrad CE-130 Operating Instructions Manual

B E D I E N U N G S A N L E I T U N G
Airbrush-Kompressor CE-130
Best.-Nr. 20 78 54
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen
Anforderungen.
Bestimmungsgemäße Verwendung
Der Airbrush-Kompressor CE-130 dient zur Erzeugung von Druckluft für Airbrush-
Anwendungen im privaten Bereich. Eine gewerbliche Nutzung ist nicht zulässig.
Der Kompressor ist nur für den Anschluss an 220-240V~/50Hz Wechselspannung
zugelassen. Eine andere Energieversorgung darf nicht verwendet werden.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der
Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses
Produktes, darüber hinaus ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer
Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden erlischt die Gewährleistung/Garantie. Für
Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung.
In solchen Fällen erlischt die Gewährleistung/Garantie.
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige
Hinweise in der Bedienungsanleitung hin.
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie
enthält wichtige Hinweise zum korrekten Betrieb.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet.
• Prüfen Sie den Kompressor und die Netzleitung vor der Inbetriebnahme auf
Beschädigungen. Sollte ein Schaden vorliegen, darf das Produkt nicht in Betrieb
genommen werden.
• Der Kompressor ist in Schutzklasse I aufgebaut und darf nur an einer Schutzkontakt-
steckdose des öffentlichen Stromversorgungsnetzes betrieben werden.
• Der Netzstecker darf nicht mit nassen Händen ein- oder ausgesteckt werden. Es
besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.
• Der Kompressor ist auch im ausgeschalteten Zustand mit dem Netz verbunden. Um
ihn vollständig vom Netz zu trennen muss der Netzstecker aus der Netzsteckdose
gezogen werden.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht.
Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den
zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vor-
sichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit
beschädigter Netzleitung oder im beschädigten Zustand.
• Überprüfen Sie den Kompressor und die Netzleitung von Zeit zu Zeit auf
Beschädigungen.
• Vermeiden Sie eine starke mechanische Beanspruchung des Produktes. Setzen
Sie es keinen hohen Temperaturen, starken Vibrationen hoher Feuchtigkeit, Tropf-
oder Spritzwasser aus.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die
Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu
einem gefährlichen Spielzeug werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich
Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so
setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen
Fachmann in Verbindung.
• Beachten Sie auch die weiteren Sicherheitshinweise in den einzelnen Kapiteln
dieser Anleitung.
• Beachten Sie bei der Verwendung von Werkzeugen während der Arbeit mit Ihrem
Kompressor die Sicherheitshinweise der Werkzeughersteller.
Featurebeschreibung
www.conrad.com
• Sehr leises Betriebsgeräusch
• Lufttank mit Manometer
Version 12/09
• Abschaltautomatik (Kompressor schaltet bei genügend Druck im Lufttank aus und
°
bei geringem Druck automatisch wieder ein)
• Regelbarer Druckminderer mit Manometer und 2 Luftanschlüssen
• Sicherheitsventil
• Wasserabscheider
• Entwässerungsventil am Lufttank
• Luftfilter zur Reinigung abnehmbar
• Spiral-Luftschlauch
Einzelteile
(1) Luftschlauch
(2) Luftanschluss (Lufttank)
(3) Manometer (Lufttank)
(6) Ein/Aus-Schalter
(7) Sicherheitsventil
(8) Druckregler
(9) Zusatz-Luftanschluss
(10) Luftanschluss (Druckminderer)
(Druckminderer)
(4) Kondenswasserventil (Lufttank)
(5) Luftfilter
(11) Wasserabscheider
(12) Kondenswasserventil (Druckminderer)
(13) Manometer
(14) Anschluss-Stück
