DICHIARAZIONE DI CONFORMITA': SILENTRON s.r.l. dichiara che il materiale sopra descritto è conforme a quanto previsto dalla direttiva comunitaria 99 / 5 / CE (R & TTE) e che sono
state applicate le seguenti norme: EN 301 489-3, EN 300 220-3, EN 60950
DECLARATION DE CONFORMITE: SILENTRON s.r.l. déclare que le matériel sus-indiqué est conforme à la Directive Communautaire 99 / 5 / CE (R & TTE) en vigueur. Sont donc
appliquées les normes EN 301 489-3, EN 300 220-3, EN 60950
STATEMENT OF CONFORMITY: SILENTRON s.r.l. declares that the above mentioned equipment responds to the UE Regulation 99 / 5 / CE (R & TTE), according to EN 301 489-3,
EN 300 220-3, EN 60950
ÜBEREINSTIMMENDE ERKLÄRUNG: SILENTRON s.r.l.erklärt hiermit, dass das obige Material den UE Normative 99 / 5 / CE (R & TTE) entspricht und zwar: EN 301 489-3, EN 300 220-3,
EN 60950
DECLARACION DE CONFORMIDAD SILENTRON s.r.l. confirma que el aparato es conforme a la Normativa Comunitaria 99 / 5 / CE (R & TTE) y estan sumitide a las normas EN 301 489-
3, EN 300 220-3, EN 60950.
SILENTRON Srl - Via Sagra S. Michele 25 / 27 – 10139 TORINO - ITALIA

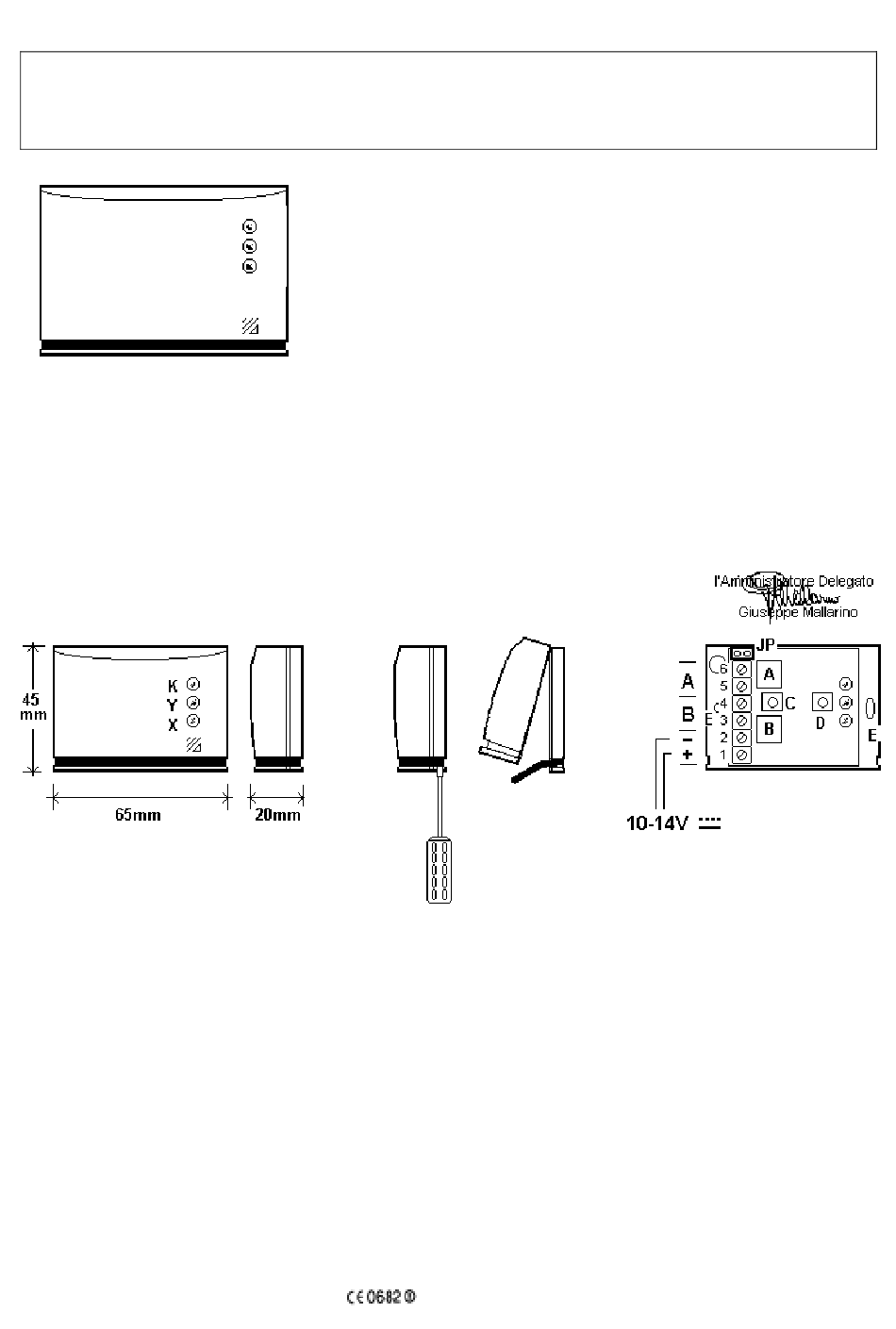

DIMENSIONI
APERTURA BOX
VISTA INTERNO
A
RELE' A
B
RELE' B
C
pulsante tamper
D
pulsante reset
E
fori fissaggio
K
led rosso
Y
led giallo
X
led alimentazione
JP ponticello
SILENTRON - ITALIA
5051
DIMENSIONS
OUVERTURE
VUE INTERIEURE
RELAIS A
RELAIS B
bouton autoprot.
bouton reset
troux de montage
led rouge
led jaune
led alimentation
cavalier
RX 1
ISTRUZIONI TECNICHE
NOTICE TECHNIQUE
TECHNICAL INSTRUCTIONS
BEDIENUNGSANLEITUNG
INSTRUCCIONES TECNICAS
Torino, 8 aprile 2001
DIMENSIONS
GRÖßE
BOX OPENING
ÖFFNUNG
INTERNAL VIEW INNENSICHT
RELAY A
RELAIS A
RELAY B
RELAIS B
tamper switch
Sabotageschalter
reset button
Reset Taste
fixing holes
Befestigungslöcher agujeros x fijaje
red led
LED rot
yellow led
LED gelb
power supply led Versorgung LED
shunt
JP Brücke
COPYRIGHT SILENTRON
DIMENSIONES
APERTURA
VISTA INTERIOR
RELAYS A
RELAYS B
antisabotaje
tecla RESET
led rojo
led amarillo
led alimentación
jumper
DF5051XC011204M
