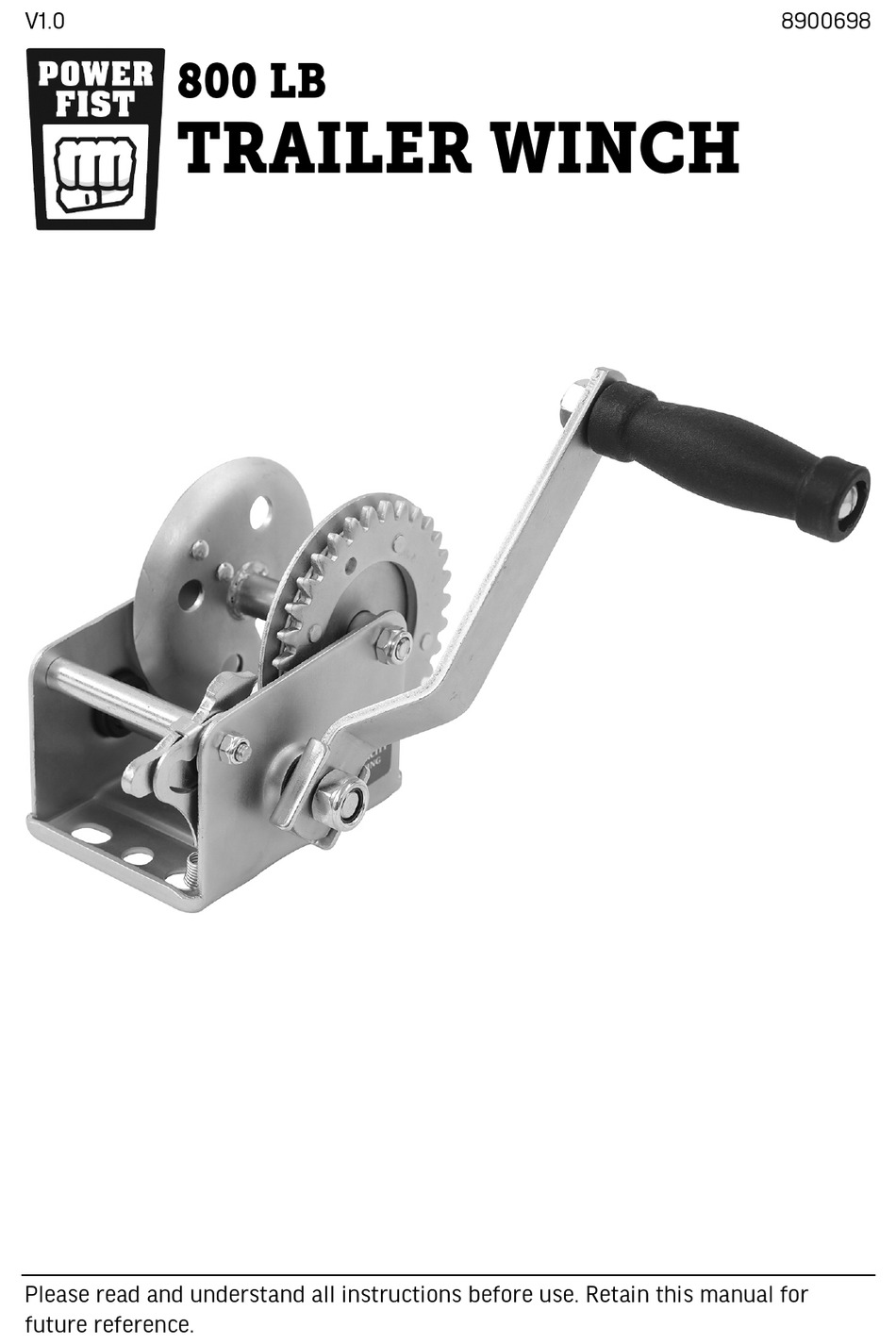

- Page 1 V1.0 8900698 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications

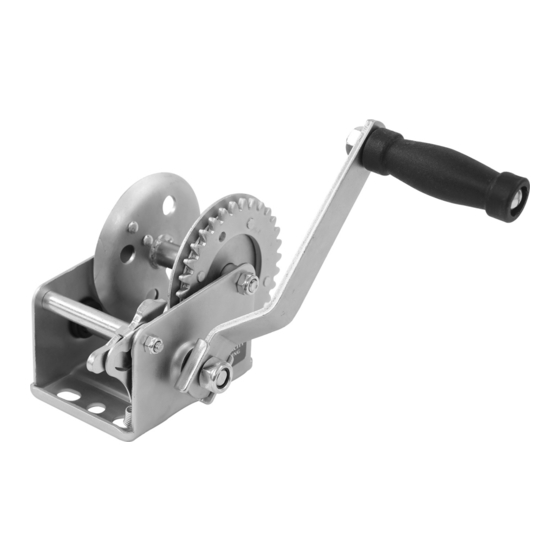

8900698 800 lb Trailer Winch V1.0 SPECIFICATIONS Max. Load Capacity 800 lb Capacity Cable 5/32 in. x 21 ft Strap 2 in. x 23 ft Material Cable Steel Strap Nylon Gear Ratio 3.1:1 Gear Type Tooth Braking Manual Hub Diameter 3.9 in. -
Page 3: Work Area
V1.0 800 lb Trailer Winch 8900698 INTRODUCTION The 800 lb Trailer Winch is ideal for mounting on a boat or utility trailer or installing in a garage to move materials. SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. -
Page 4: Personal Precautions
8900698 800 lb Trailer Winch V1.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications. -
Page 5: Assembly And Installation
V1.0 800 lb Trailer Winch 8900698 12. Never operate the winch if the cable shows any signs of weakening, is knotted or kinked. 13. Do not cross over or under the cable while under load. 14. Do not move vehicle with cable extended and attached to load to pull it. - Page 6 8900698 800 lb Trailer Winch V1.0 HANDLE Install the handle (#19) on the shaft bolt (#1) and secure with a lock nut. CABLE AND HOOK Select a winch cable with breaking strength that is at least 1-1 ⁄ 2 times the winch rating (see Specifications).
-
Page 7: Operation
V1.0 800 lb Trailer Winch 8900698 Thread the strap under the bushing (Fig. 3-1). Lay the strap loop between the oval slots. Insert the bolt through the drum sides and loop. Secure with a locknut on the gear side. Tighten the locknut enough so the bolt is snug, but can still slide in the slots. -
Page 8: Care And Maintenance
8900698 800 lb Trailer Winch V1.0 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. -
Page 9: Troubleshooting
V1.0 800 lb Trailer Winch 8900698 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. Problem(s) -
Page 10: Parts Breakdown
8900698 800 lb Trailer Winch V1.0 PARTS BREAKDOWN For technical questions call 1-800-665-8685... -
Page 11: Parts List
V1.0 800 lb Trailer Winch 8900698 PARTS LIST Pawl DESCRIPTION Shaft Bolt (M10x100) Flat Washer Lock Nut (M6) Ratchet Switch Cable Anchor Pulling Spring Bolt (M6x14) Circlip (10) Drum Assembly Sleeve Drum Bushing Flat Washer (8) Gear Spindle Crank Handle... - Page 12 8900698 800 lb Trailer Winch V1.0 For technical questions call 1-800-665-8685...
- Page 13 V1,0 8900698 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 14: Spécifications
8900698 Treuil manuel de 800 lb V1,0 SPÉCIFICATIONS Capacité de charge max 800 lb Capacité Câble 5/32 po x 21 pi Sangle 2 po x 23 pi Matériau Câble Acier Sangle Nylon Rapport d’engrenage 3,1:1 Type d’engrenage Dents Freinage Manuel Diamètre de moyeu... -
Page 15: Aire De Travail
V1,0 Treuil manuel de 800 lb 8900698 INTRODUCTION Le treuil de remorque de 800 lb se monte idéalement sur un bateau ou une remorque utilitaire ou s’installe dans un garage pour déplacer du matériel. SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. -
Page 16: Précautions Personnelles
8900698 Treuil manuel de 800 lb V1,0 Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux pieds dues à la chute d'objets. Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil. - Page 17 V1,0 Treuil manuel de 800 lb 8900698 N'appliquez pas de charge au treuil lorsque le câble est complètement étendu. Gardez au moins quatre tours de câble sur l'enrouleur. Après avoir déplacé un article avec le treuil, fixez l'article. Ne vous fiez pas au treuil pour le maintenir pendant une période prolongée.
-
Page 18: Assemblage Et Installation
8900698 Treuil manuel de 800 lb V1,0 GUIDE D’IDENTIFICATION Poignée de manivelle Levier de réglage à cliquet Boulon d’axe Base Tambour ASSEMBLAGE ET INSTALLATION Les numéros de référence entre parenthèses (n 1) se rapportent à la liste de pièces comprise. - Page 19 V1,0 Treuil manuel de 800 lb 8900698 Desserrez l’écrou (Fig. 3-1), puis retirez le câble (Fig. 3-4) usé d’en dessous du serre-câble (Fig. 3-2). Retirez le câble usé. Poursuivez à Montage d’un câble neuf ou Montage d’une sangle en nylon neuve, ci-dessous.
-
Page 20: Soin Et Entretien
8900698 Treuil manuel de 800 lb V1,0 ENROULEMENT/DÉROULEMENT (À VIDE) Placez le levier de réglage à cliquet à la position centrale. Le tambour peut se déplacer librement dans les deux sens. Saisissez le crochet et tirez sur le câble jusqu’à ce que le crochet puisse être fixé... -
Page 21: Mise Au Rebut
V1,0 Treuil manuel de 800 lb 8900698 Pour réparer un outil, il faut utiliser uniquement des pièces de rechange identiques. Employez seulement des pièces autorisées. Suivez les conseils donnés dans la section sur l'entretien que vous trouverez dans ce manuel. -
Page 22: Dépannage
8900698 Treuil manuel de 800 lb V1,0 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil. - Page 23 V1,0 Treuil manuel de 800 lb 8900698 RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...
-
Page 24: Liste Des Pièces
8900698 Treuil manuel de 800 lb V1,0 LISTE DES PIÈCES DESCRIPTION QTÉ Cliquet Boulon d’arbre (M10x100) Rondelle plate Contre-écrou (M6) Levier de réglage à cliquet Fixation du câble Ressort de traction Boulon (M6x14) Anneau élastique (10) Ensemble de tambour Manchon...
