Summary of Contents for PROPOINT TRUBLU LOPRO

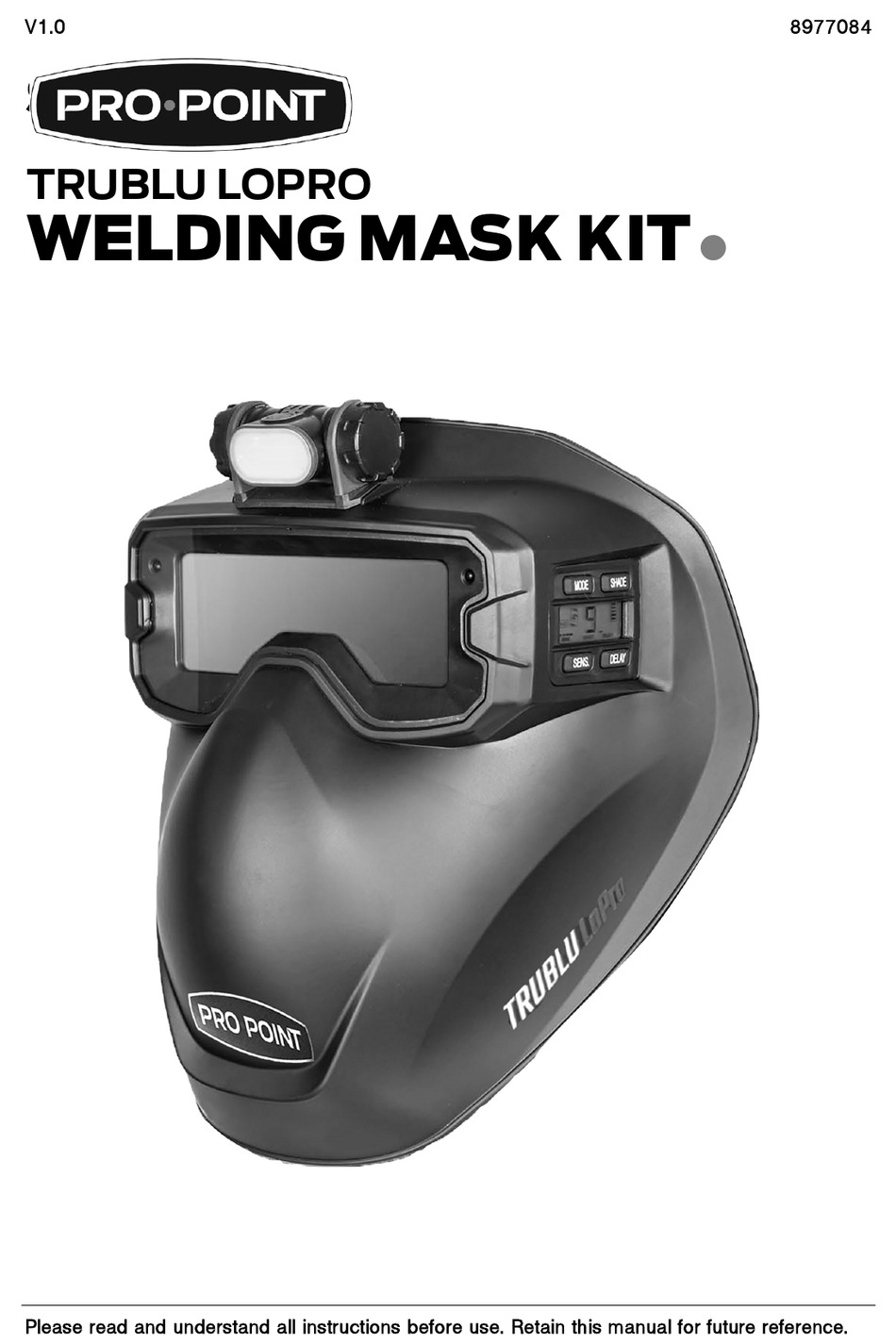

- Page 1 V1.0 8977084 TRUBLU LOPRO WELDING MASK KIT Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8977084 TRUBLU LoPro Welding Mask Kit V1.0 SPECIFICATIONS Viewing Area 4.33 x 1.57 in. Lens Shade Digital 5 to 9 / 9 to 13 Reaction Time 0.1 to 0.9 Optical Classification 1/1/1/2 Headgear Adjustable ratcheting type Grind Mode ADF Controls... -
Page 3: Work Area
TRUBLU LoPro Welding Mask Kit 8977084 INTRODUCTION The TRUBLU LoPro Welding Mask provides 5 to 13 shade protection for your eyes while the faceplate stops welding spatters and ultraviolet and infrared radiation. The grind function can be activated or deactivated without removing the goggles. -
Page 4: Specific Safety Precautions
8977084 TRUBLU LoPro Welding Mask Kit V1.0 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury. -
Page 5: Display Icons
V1.0 TRUBLU LoPro Welding Mask Kit 8977084 12. The reaction of the filter’s liquid crystal will be slower if the ambient temperature is low, but it will not affect protective functions. 13. Replace the protective lenses immediately if broken or scratched. -
Page 6: Assembly And Installation
8977084 TRUBLU LoPro Welding Mask Kit V1.0 ASSEMBLY & INSTALLATION Letter references in parenthesis (A) refer to the included Identification Key. The welding mask is preassembled. Remove the protective film from both lenses before use. SWITCHING HEADBANDS The welding mask has two headbands: plastic (F) and elastic (G). -
Page 7: Before Welding
V1.0 TRUBLU LoPro Welding Mask Kit 8977084 BEFORE WELDING 1. Ensure that the internal and external protective films are removed from the lenses. 2. Check that the batteries have sufficient power to operate the welding mask. 3. Check that the arc sensors are clean and not blocked by dust or debris. -
Page 8: Cut Mode
8977084 TRUBLU LoPro Welding Mask Kit V1.0 DELAY TIME Delay time refers to the time the cartridge filter is set to change from the dark to bright state after welding stops. The delay can be adjusted up to a 0.9 second delay. -
Page 9: Led Light
V1.0 TRUBLU LoPro Welding Mask Kit 8977084 Press the SHADE button until the icon (Q) is flashing. Press the button to select the DIN shade. GRINDING MODE You can also use the welding mask to protect your face during grinding. -
Page 10: Care And Maintenance
8977084 TRUBLU LoPro Welding Mask Kit V1.0 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing. -
Page 11: Battery Replacement
V1.0 TRUBLU LoPro Welding Mask Kit 8977084 Position the new lens into the left hook by aligning the lens tab with the hook opening (Fig. 11). Bend the lens towards yourself and slip the right side of the lens under the right hook, Fig. - Page 12 8977084 TRUBLU LoPro Welding Mask Kit V1.0 REMOVING AND REINSTALLING THE FACEPLATE The faceplate is held in place by a lock and tab system on either side of the goggles, just behind the control panel and grind button. Press the left tab outward to free it from the lock and hold it there.
-
Page 13: Troubleshooting
V1.0 TRUBLU LoPro Welding Mask Kit 8977084 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. - Page 14 8977084 TRUBLU LoPro Welding Mask Kit V1.0 APPENDIX A For technical questions call 1-800-665-8685...
- Page 15 V1.0 TRUBLU LoPro Welding Mask Kit 8977084 Visit www.princessauto.com for more information...
- Page 16 8977084 TRUBLU LoPro Welding Mask Kit V1.0 For technical questions call 1-800-665-8685...
- Page 17 V1,0 8977084 TROUSSE POUR CASQUE DE SOUDAGE TRUBLU LOPRO Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 18: Spécifications
8977084 Trousse pour casque de soudage TRUBLU LoPro V1,0 SPÉCIFICATIONS Zone de visibilité 4,33 x 1,57 po Teinte de lentille Numérique 5 à 9 / 9 à 13 Temps de réaction 0,1 à 0,9 Classification optique 1/1/1/2 Couvre-chef Type à cliquet réglable Mode de meulage Commandes du filtre à... -
Page 19: Aire De Travail
Trousse pour casque de soudage TRUBLU LoPro 8977084 INTRODUCTION Le casque de soudage TRUBLU LoPro offre une protection de teintes 5 à 13, tandis que la visière protège contre les projections de soudure, les rayons ultraviolets et le rayonnement infrarouge. La fonction de meulage peut être activée ou désactivée sans retirer les lunettes de... -
Page 20: Consignes De Sécurité Spécifiques
8977084 Trousse pour casque de soudage TRUBLU LoPro V1,0 Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments. - Page 21 V1,0 Trousse pour casque de soudage TRUBLU LoPro 8977084 Assurez-vous que la lentille est propre et qu’aucune saleté ou éclaboussure ne recouvre les quatre capteurs sur l’avant de la cartouche du filtre. Inspectez toutes les pièces afin de détecter les signes d’usure ou de dommages.
-
Page 22: Assemblage Et Installation
8977084 Trousse pour casque de soudage TRUBLU LoPro V1,0 GUIDE D’IDENTIFICATION Coquille Lentille extérieure Lunettes de sécurité à assombrissement automatique Lentille intérieure Rembourrure en silicone Bandeau en plastique Bandeau élastique Cagoule de soudage (peut Fig. 1 différer de l’illustration) Lampe à DÉL ICÔNES D’AFFICHAGE... - Page 23 V1,0 Trousse pour casque de soudage TRUBLU LoPro 8977084 Changez le bandeau en appuyant sur le loquet de verrouillage du bandeau jusqu’à ce qu’il se détache. Répétez de l’autre côté. Poussez les butées d’arrêt contre les Fig. 3 loquets de chaque côté des lunettes de sécurité...
- Page 24 8977084 Trousse pour casque de soudage TRUBLU LoPro V1,0 Vérifiez si les piles sont suffisamment puissantes pour alimenter le masque. Vérifiez si les capteurs d'arc sont propres et s'ils ne sont pas obstrués par la poussière ou des débris. Vérifiez si le bandeau est bien serré avant chaque utilisation.
- Page 25 V1,0 Trousse pour casque de soudage TRUBLU LoPro 8977084 TEMPS DE DÉLAI Le délai concerne le moment où le filtre à cartouche doit passer du foncé au pâle après avoir cessé le soudage. Ce délai peut être ajusté (L) jusqu’à...
- Page 26 8977084 Trousse pour casque de soudage TRUBLU LoPro V1,0 Appuyez sur le bouton « MODE » jusqu’à ce que l’icône de coupe (R) s’affiche à l’écran ACL. L’icône de la teinte DIN 5-9 (M) s’affichera également. Appuyez sur le bouton « SHADE » (teinte) jusqu’à ce que l’icône (Q) clignote.
-
Page 27: Soin Et Entretien
V1,0 Trousse pour casque de soudage TRUBLU LoPro 8977084 LAMPE À DEL Appuyez sur le bouton d’alimentation sur le dessus pour activer la lampe. Desserrez légèrement l’un des boutons latéraux. Réglez la lampe dans la position désirée. Serrez le bouton latéral pour immobiliser la lampe. - Page 28 8977084 Trousse pour casque de soudage TRUBLU LoPro V1,0 Insérez le côté droit de la lentille dans le crochet de droit, puis relâchez la lentille. Poussez soigneusement la lentille dans les lunettes de sécurité pour qu’elle repose solidement dans l’ouverture Fig.
-
Page 29: Remplacement Des Piles
V1,0 Trousse pour casque de soudage TRUBLU LoPro 8977084 languettes latérales se verrouillent en place (fig. 13). Passez vos doigts sur le pourtour intérieur de la rembourrure pour forcer le verrouillage des languettes. Tirez légèrement le bord de la rembourrure pour vous assurer qu’elle est fixée solidement. -
Page 30: Mise Au Rebut
8977084 Trousse pour casque de soudage TRUBLU LoPro V1,0 Poussez les lunettes de sécurité vers le bas jusqu’à ce que les languettes se verrouillent en place dans les loquets. Assurez-vous que le lien est solide de chaque côté. Nettoyez les traces de doigts sur les lentilles après avoir retiré ou installé... - Page 31 V1,0 Trousse pour casque de soudage TRUBLU LoPro 8977084 Vision faible 1. Vérifiez si les lentilles 1. Nettoyez les lentilles du transparentes du couvercle et la lentille du filtre couvercle et si la lentille du électrique. filtre électronique 2. Retirez la pellicule de protection.
- Page 32 8977084 Trousse pour casque de soudage TRUBLU LoPro V1,0 APPENDICE A En cas de questions techniques, appelez le 1-800-665-8685...
